ZS3-2 autonome avec étagères de disques DE2-24

ZS3-2 autonome avec étagères de disques DE2-24 (1 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS3-2 avec un HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

Figure 3-49  Contrôleur ZS3-2 autonome avec un HBA connecté à une étagère de disques DE2-24 dans une chaîne unique

Figure 3-50  Contrôleur ZS3-2 autonome avec un HBA connecté à deux étagères de disques DE2-24 dans deux chaînes

Figure 3-51  Contrôleur ZS3-2 autonome avec un HBA connecté à six étagères de disques DE2-24 dans deux chaînes

ZS3-2 autonome avec étagères de disques DE2-24 (2 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS3-2 avec deux HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

Figure 3-52  Contrôleur ZS3-2 autonome avec deux HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

Figure 3-53   Contrôleur ZS3-2 autonome avec deux HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

Figure 3-54  Contrôleur ZS3-2 autonome avec deux HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

Figure 3-55  Contrôleur ZS3-2 autonome avec deux HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

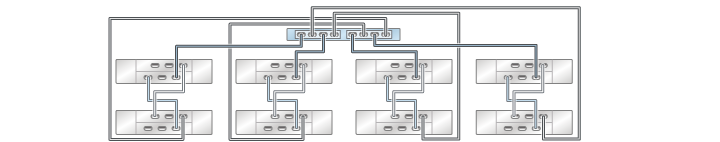

Figure 3-56  Contrôleur ZS3-2 autonome avec deux HBA connectés à huit étagères de disques DE2-24 dans quatre chaînes

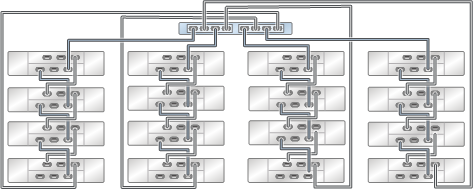

Figure 3-57  Contrôleur ZS3-2 autonome avec deux HBA connectés à seize étagères de disques DE2-24 dans quatre chaînes
