ZS3-4 autonome avec étagères de disques DE2-24

ZS3-4 autonome avec étagères de disques DE2-24 (2 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS3-4 avec deux HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

Figure 3-67  Contrôleur ZS3-4 autonome avec deux HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

Figure 3-68  Contrôleur ZS3-4 autonome avec deux HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

Figure 3-69  Contrôleur ZS3-4 autonome avec deux HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

Figure 3-70  Contrôleur ZS3-4 autonome avec deux HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

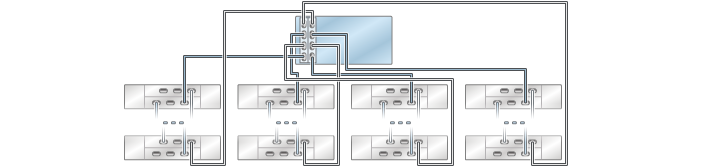

Figure 3-71  Contrôleur ZS3-4 autonome avec deux HBA connectés à plusieurs étagères de disques DE2-24 dans quatre chaînes

ZS3-4 autonome avec étagères de disques DE2-24 (3 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS3-4 avec trois HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

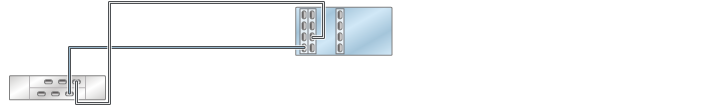

Figure 3-72  Contrôleur ZS3-4 autonome avec trois HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

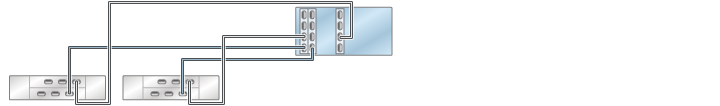

Figure 3-73  Contrôleur ZS3-4 autonome avec trois HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

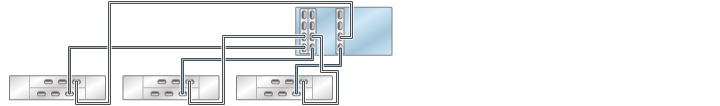

Figure 3-74  Contrôleur ZS3-4 autonome avec trois HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

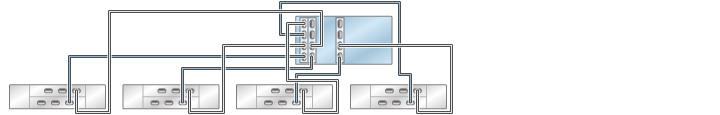

Figure 3-75  Contrôleur ZS3-4 autonome avec trois HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

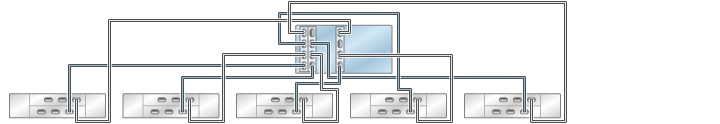

Figure 3-76  Contrôleur ZS3-4 autonome avec trois HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

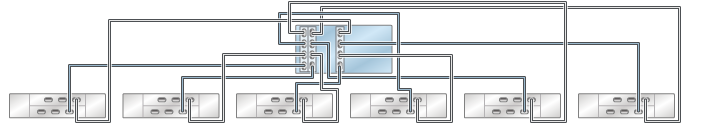

Figure 3-77  Contrôleur ZS3-4 autonome avec trois HBA connectés à six étagères de disques DE2-24 dans six chaînes

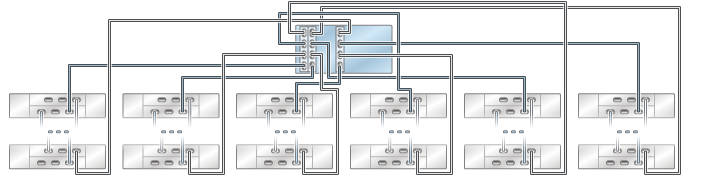

Figure 3-78  Contrôleur ZS3-4 autonome avec trois HBA connectés à plusieurs étagères de disques DE2-24 dans six chaînes

ZS3-4 autonome avec étagères de disques DE2-24 (4 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage ZS3-4 avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

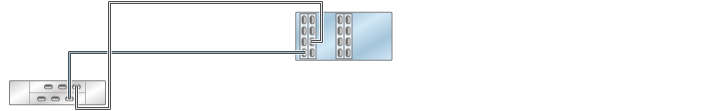

Figure 3-79  Contrôleur ZS3-4 autonome avec quatre HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

Figure 3-80  Contrôleur ZS3-4 autonome avec quatre HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

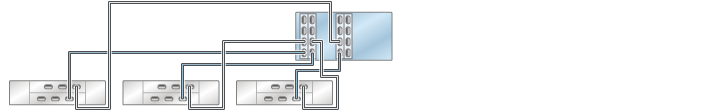

Figure 3-81  Contrôleur ZS3-4 autonome avec quatre HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

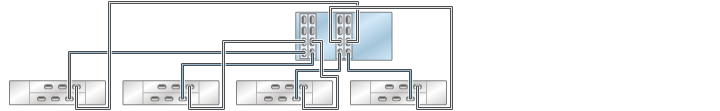

Figure 3-82  Contrôleur ZS3-4 autonome avec quatre HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

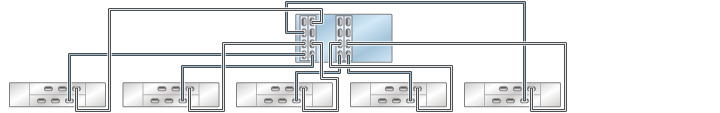

Figure 3-83  Contrôleur ZS3-4 autonome avec quatre HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

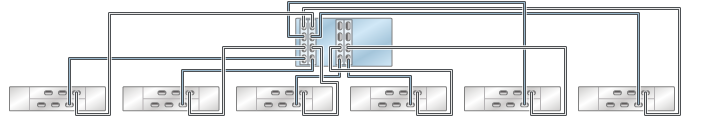

Figure 3-84  Contrôleur ZS3-4 autonome avec quatre HBA connectés à six étagères de disques DE2-24 dans six chaînes

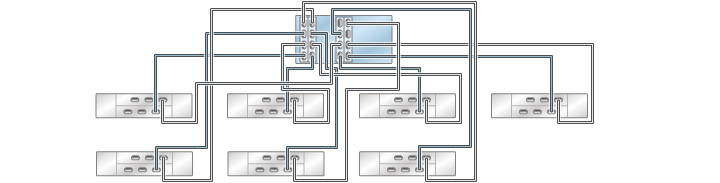

Figure 3-85  Contrôleur ZS3-4 autonome avec quatre HBA connectés à sept étagères de disques DE2-24 dans sept chaînes

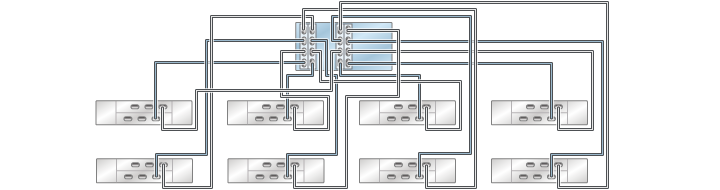

Figure 3-86  Contrôleur ZS3-4 autonome avec quatre HBA connectés à huit étagères de disques DE2-24 dans huit chaînes

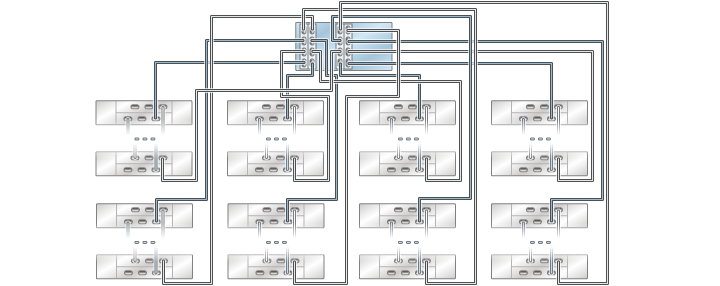

Figure 3-87  Contrôleur ZS3-4 autonome avec quatre HBA connectés à plusieurs étagères de disques DE2-24 dans huit chaînes
