ZS3-4 inclus dans un cluster avec étagères de disques DE2-24

ZS3-4 inclus dans un cluster avec étagères de disques DE2-24 (2 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage ZS3-4 inclus dans un cluster avec deux HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

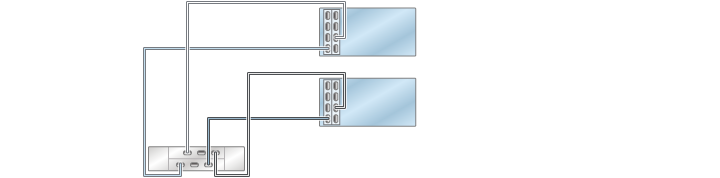

Figure 3-88   Contrôleurs ZS3-4 inclus dans un cluster avec deux HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

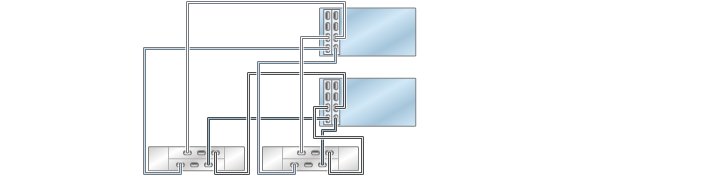

Figure 3-89  Contrôleurs ZS3-4 inclus dans un cluster avec deux HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

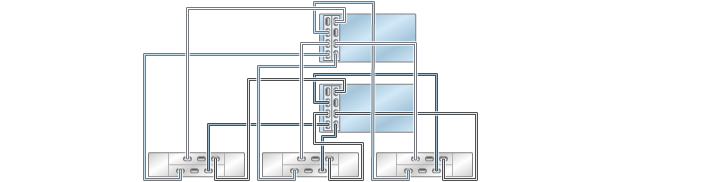

Figure 3-90  Contrôleurs ZS3-4 inclus dans un cluster avec deux HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

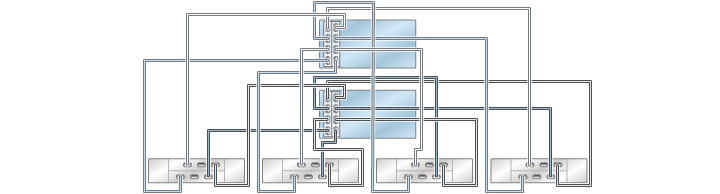

Figure 3-91  Contrôleurs ZS3-4 inclus dans un cluster avec deux HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

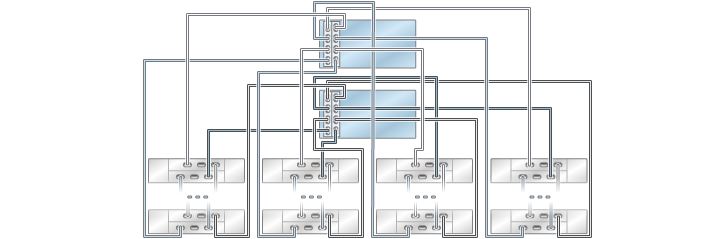

Figure 3-92  Contrôleurs ZS3-4 inclus dans un cluster avec deux HBA connectés à plusieurs étagères de disques DE2-24 dans quatre chaînes

ZS3-4 inclus dans un cluster avec étagères de disques DE2-24 (3 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage ZS3-4 inclus dans un cluster avec trois HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

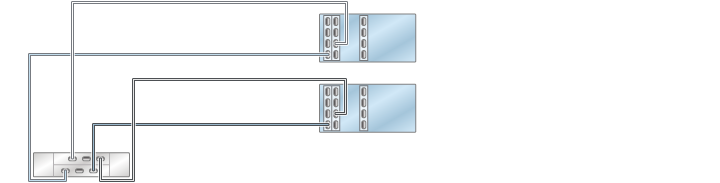

Figure 3-93  Contrôleurs ZS3-4 inclus dans un cluster avec trois HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

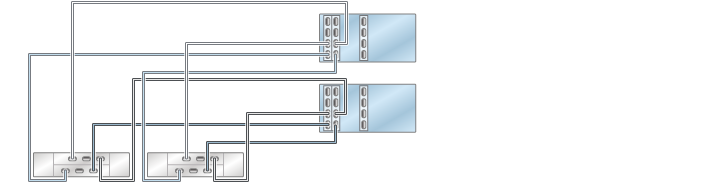

Figure 3-94  Contrôleurs ZS3-4 inclus dans un cluster avec trois HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

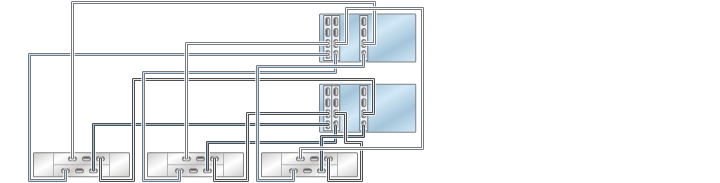

Figure 3-95  Contrôleurs ZS3-4 inclus dans un cluster avec trois HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

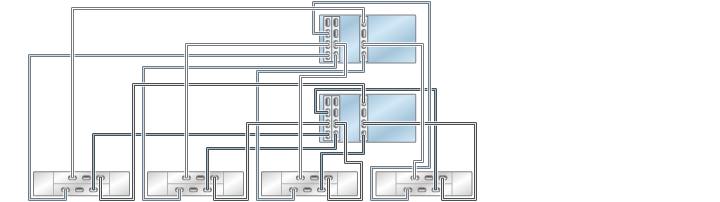

Figure 3-96  Contrôleurs ZS3-4 inclus dans un cluster avec trois HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

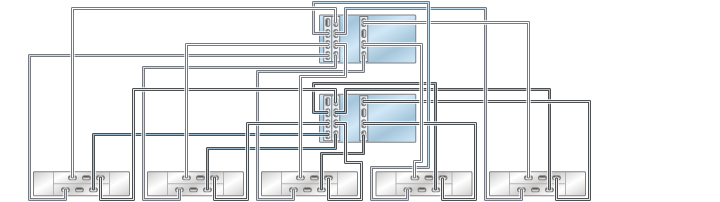

Figure 3-97  Contrôleurs ZS3-4 inclus dans un cluster avec trois HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

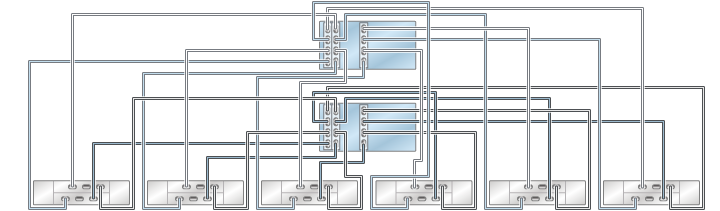

Figure 3-98  Contrôleurs ZS3-4 inclus dans un cluster avec trois HBA connectés à six étagères de disques DE2-24 dans six chaînes

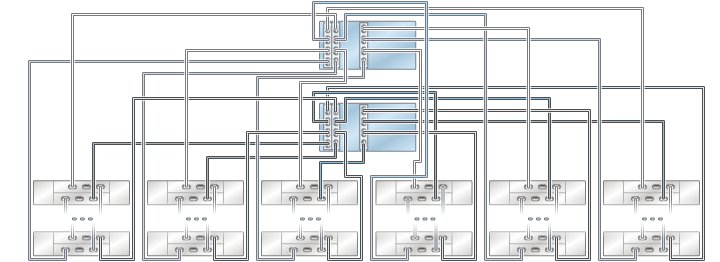

Figure 3-99  Contrôleurs ZS3-4 inclus dans un cluster avec trois HBA connectés à plusieurs étagères de disques DE2-24 dans six chaînes

ZS3-4 inclus dans un cluster avec étagères de disques DE2-24 (4 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage ZS3-4 inclus dans un cluster avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

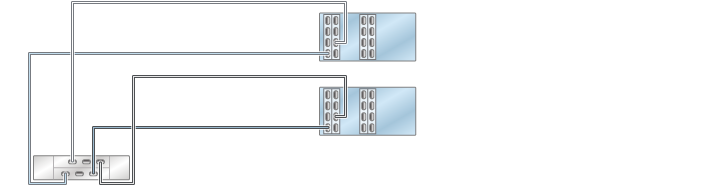

Figure 3-100  Contrôleurs ZS3-4 inclus dans un cluster avec quatre HBA connectés à une étagère de disques DE2-24 dans une chaîne unique

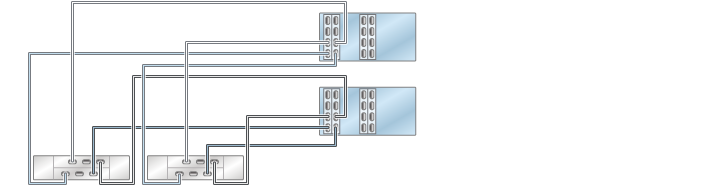

Figure 3-101  Contrôleurs ZS3-4 inclus dans un cluster avec quatre HBA connectés à deux étagères de disques DE2-24 dans deux chaînes

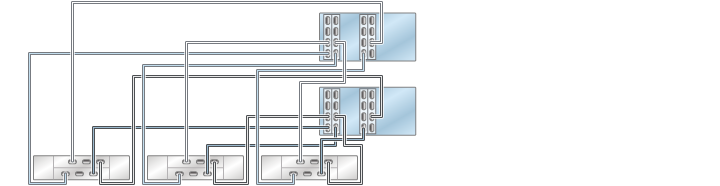

Figure 3-102  Contrôleurs ZS3-4 inclus dans un cluster avec quatre HBA connectés à trois étagères de disques DE2-24 dans trois chaînes

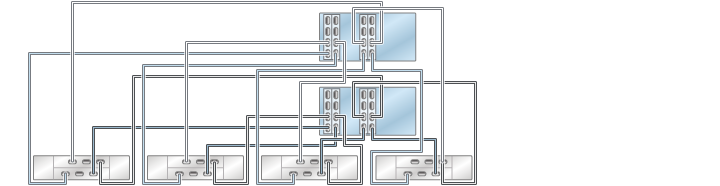

Figure 3-103  Contrôleurs ZS3-4 inclus dans un cluster avec quatre HBA connectés à quatre étagères de disques DE2-24 dans quatre chaînes

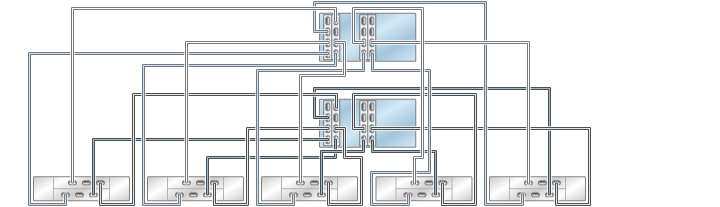

Figure 3-104  Contrôleurs ZS3-4 inclus dans un cluster avec quatre HBA connectés à cinq étagères de disques DE2-24 dans cinq chaînes

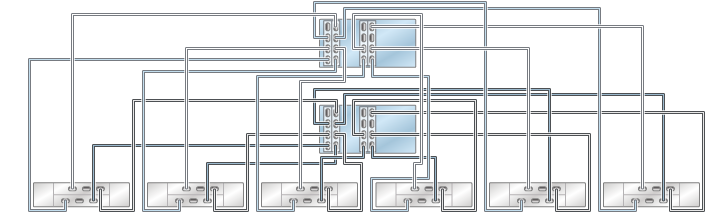

Figure 3-105  Contrôleurs ZS3-4 inclus dans un cluster avec quatre HBA connectés à six étagères de disques DE2-24 dans six chaînes

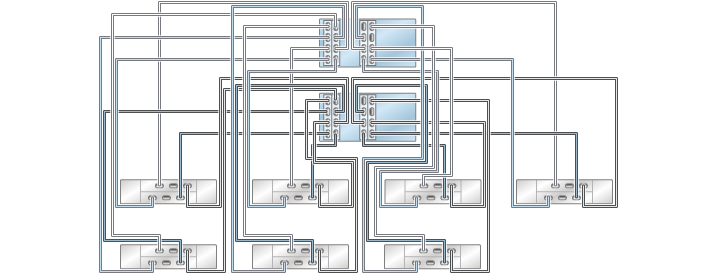

Figure 3-106  Contrôleurs ZS3-4 inclus dans un cluster avec quatre HBA connectés à sept étagères de disques DE2-24 dans sept chaînes

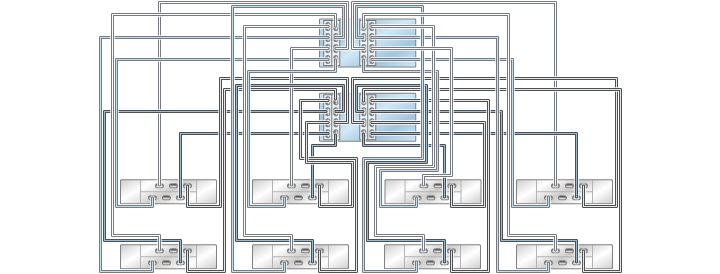

Figure 3-107  Contrôleurs ZS3-4 inclus dans un cluster avec quatre HBA connectés à huit étagères de disques DE2-24 dans huit chaînes

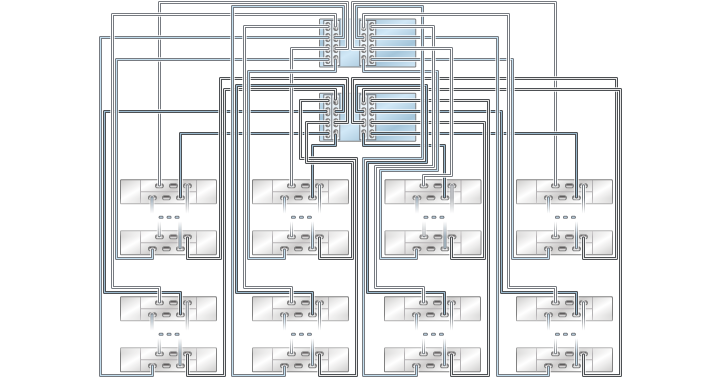

Figure 3-108  Contrôleurs ZS3-4 inclus dans un cluster avec quatre HBA connectés à plusieurs étagères de disques DE2-24 dans huit chaînes
