工作表

这是 Analytics 的主界面。有关 Analytics 的概述，请参见概念。

在工作表视图中，可以用图形表示多种统计信息。此页顶部的屏幕抓图显示了两种统计信息：

• CPU: percent utilization broken down by CPU identifier（CPU：按 CPU 标识符细分的利用率百分比）－以曲线图的形式显示

• Protocol: NFSv3 operations per second broken down by latency（Protocol：按延迟细分的每秒 NFSv3 操作数）－以量化图的形式显示

单击该屏幕抓图可查看放大的图。以下各节基于该屏幕抓图介绍 Analytics 的各项功能。

图形

在该屏幕抓图中，CPU 利用率统计信息以曲线图的形式显示。曲线图提供以下功能：

• 左侧面板列出曲线图的组成元素（如果有）。由于此曲线图是 "... broken down by CPU identifier"（按 CPU 标识符细分），因此左侧面板会列出 CPU 标识符。左侧面板仅列出在可见时段（即选定时间）内具有活动的组件。

• 单击左侧面板中的组件可以在主绘图窗口中突出显示其数据。

• 按住 Shift 键并单击左侧面板中的组件可以一次突出显示多个组件（例如，本例中突出显示了所有四个 CPU 标识符）。

• 右键单击左侧面板中的组件可以显示提供的详细信息。

• 左侧面板中只显示十个组件，之前和之后的均显示为 "..."。您可以单击 "..." 以显示更多组件。继续单击可完全展开该列表。

• 单击右侧的曲线图窗口可以突出显示某个时间点。在此示例屏幕抓图中，已选择 15:52:26。单击暂停按钮，然后单击缩放图标可放大选定的时间。单击时间文本可删除垂直时间线。

• 如果突出显示了某个时间点，则左侧的组件面板将仅列出该时间点的详细信息。请注意，左侧框上面的文本为 "At 15:52:26:"，指明组件详细信息所属的时间点。如果未选择时间，则该文本将为 "Range average:"。

• Y 轴将自动缩放以便最高点可以显示在曲线图中（但利用率统计信息除外，其最高点固定为 100%）。

• 通过折线图按钮 可将该曲线图更改为仅绘制线条，而没有水迹填充。出于某些原因，此更改可能非常有用：线性图中某些有用的详细信息可能会在水迹填充中丢失，因此选择折线图可以提高分辨率。还可以使用此功能在垂直方向放大组件曲线图：首先，从左侧选择一个或多个组件，然后切换至折线图。

量化图

该屏幕抓图中的 NFS 延迟统计信息以量化图的形式显示。“量化图”这个名称表示了它收集和显示数据的方式。每次更新统计信息时，数据都将量化到存储桶（在图上被绘制为块）中。某个时间存储桶中的事件越多，块的颜色就绘制得越深。

示例屏幕抓图中显示，NFSv3 操作延迟达到 9 毫秒甚至更长时间（y 轴表示延迟），直至某事件中途退出，然后延迟下降至不到 1 毫秒。可以绘制其他统计信息以解释延迟缩短（文件系统高速缓存命中率显示稳定的未命中数此时降至 0－之前一直是从磁盘随机读取工作负荷（0 至 9+ 毫秒的延迟），现已切换为读取缓存在 DRAM 中的文件）。

量化图用于显示 I/O 延迟、I/O 偏移和 I/O 大小，可提供以下功能：

• 详细了解数据概况（不仅仅是平均值、最大值或最小值），从而可直观了解所有事件并提升模式识别。

• 消除垂直异常值。如果没有此功能，会一直压缩 y 轴以包括最高的事件。单击剔除异常值图标 可在不同的异常值消除比例之间进行切换。将鼠标悬停在此图标上方可查看当前值。

• 垂直缩放：在左侧框中单击列表中的某个较低点，然后按住 Shift 键并单击较高点。现在，单击剔除异常值图标可缩放至此范围。

显示分层结构

按文件名绘制的曲线图有一个特殊功能－左侧会显示 "Show hierarchy"（显示分层结构）文本。单击后，将会显示跟踪的文件名的饼图和树视图。

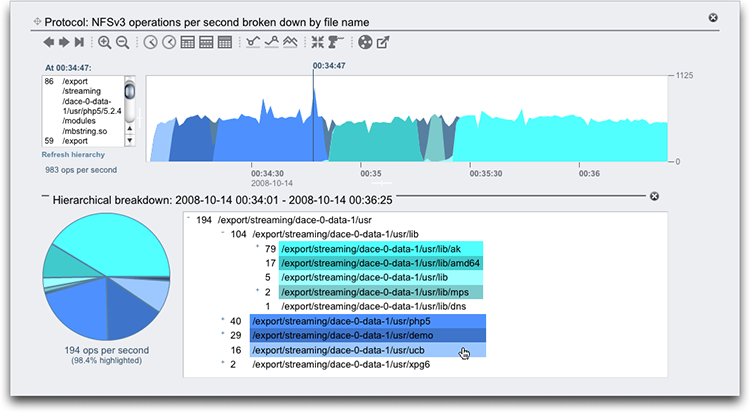

以下屏幕抓图显示了分层结构视图：

图 2-1   分层结构视图

在曲线图中，左侧面板会基于统计信息细目（在本示例中是文件名）显示各组件。文件名可能较长而无法在左侧面板中全部显示－请尝试通过单击并拖动该面板与曲线图之间的分隔条来进行扩展；也可以使用分层结构视图。

分层结构视图提供了以下功能：

• 可以通过单击文件名和目录名称旁边的 "+" 和 "-" 来浏览文件系统。

• 可以单击文件名和目录名称，然后会在主曲线图中显示其组件。

• 按住 Shift 键并单击路径名可同时显示多个组件，如本屏幕抓图中所示。

• 左侧的饼图显示了各个组件占总量的比例。

• 可以单击饼图的各分片以使其突出显示。

• 如果没有暂停曲线图，则数据将一直滚动。通过单击 "Refresh hierarchy"（刷新分层结构），可以刷新分层结构视图以反映曲线图中显示的数据。

在右侧有一个关闭按钮，可关闭分层结构视图。

常用

以下功能是曲线图和量化图共有的：

• 可以扩展高度。在曲线图中部寻找下面的白色线条，单击并向下拖动。

• 宽度将扩展至与浏览器大小一致。

• 单击并拖动移动图标 可切换统计信息的垂直位置。

背景图案

通常，曲线图会在白色背景上以各种颜色显示。如果由于某种原因没有数据，则曲线图的填充图案会指示没有数据的具体原因：

• 灰色图案表示在指示的时间段内未记录给定的统计信息。这可能是因为用户尚未指定该统计信息，也可能是因为显式暂停了数据收集。

• 红色图案表示在该时间段内未收集数据。出现这种图案最常见的原因是，在指示的时间段内关闭了系统。

• 橙色图案表示在收集给定的统计信息时出现意外故障。这可能由一些异常状况引起。如果持续出现此图案或者在紧急情况下出现此图案，请联系您的授权支持资源和/或提交Oracle ZFS Storage Appliance 客户服务手册 中的支持包。
