Oracle® ZFS Storage Appliance 布线指南 适用于 ZS3-x、7x20 控制器和 DE2-24、Sun Disk Shelf |
2 Oracle DE2-24 磁盘机框到 2X4 端口 SAS-2 HBA
7420 单机控制器到 DE2-24 磁盘机框（2 个 HBA）
7420 单机控制器到 DE2-24 磁盘机框（3 个 HBA）
7420 单机控制器到 DE2-24 磁盘机框（4 个 HBA）
7420 单机控制器到 DE2-24 磁盘机框（5 个 HBA）
7420 单机控制器到 DE2-24 磁盘机框（6 个 HBA）
7420 群集控制器到 DE2-24 磁盘机框（2 个 HBA）
7420 群集控制器到 DE2-24 磁盘机框（3 个 HBA）
7420 群集控制器到 DE2-24 磁盘机框（4 个 HBA）
下图显示了安装有两个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。
图 2-39 具有两个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 群集控制器
图 2-40 具有两个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 群集控制器
图 2-41 具有两个 HBA 且通过两个链连接到四个 DE2-24 磁盘机框的 7420 群集控制器
图 2-42 具有两个 HBA 且通过两个链连接到十二个 DE2-24 磁盘机框的 7420 群集控制器
下图显示了安装有三个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。
图 2-43 具有三个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 群集控制器
图 2-44 具有三个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 群集控制器
图 2-45 具有三个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 群集控制器

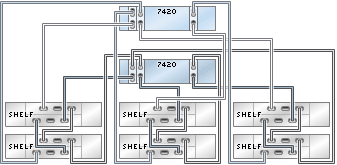

图 2-46 具有三个 HBA 且通过三个链连接到六个 DE2-24 磁盘机框的 7420 群集控制器
图 2-47 具有三个 HBA 且通过三个链连接到十八个 DE2-24 磁盘机框的 7420 群集控制器
下图显示了安装有四个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。
图 2-48 具有四个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 群集控制器
图 2-49 具有四个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 群集控制器
图 2-50 具有四个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 群集控制器
图 2-51 具有四个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 7420 群集控制器
图 2-52 具有四个 HBA 且通过四个链连接到八个 DE2-24 磁盘机框的 7420 群集控制器
图 2-53 具有四个 HBA 且通过四个链连接到二十四个 DE2-24 磁盘机框的 7420 群集控制器
下图显示了安装有五个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。

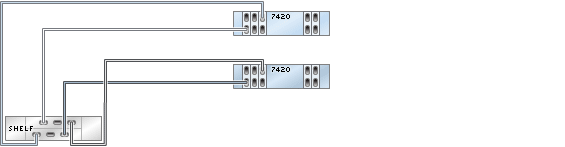

图 2-54 具有五个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 群集控制器

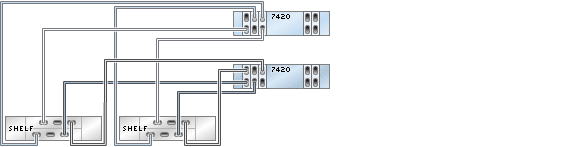

图 2-55 具有五个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 群集控制器

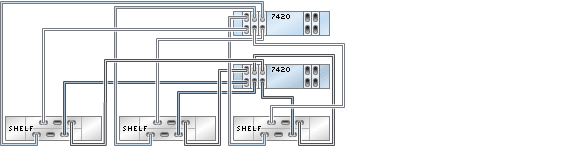

图 2-56 具有五个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 群集控制器
图 2-57 具有五个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 7420 群集控制器

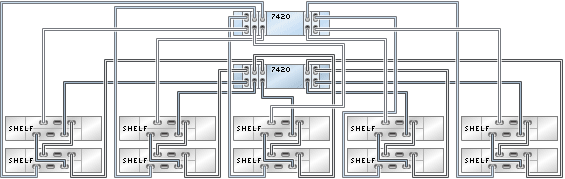

图 2-58 具有五个 HBA 且通过五个链连接到十个 DE2-24 磁盘机框的 7420 群集控制器
图 2-59 具有五个 HBA 且通过五个链连接到十个 DE2-24 磁盘机框的 7420 群集控制器
图 2-60 具有五个 HBA 且通过五个链连接到三十个 DE2-24 磁盘机框的 7420 群集控制器
下图显示了安装有六个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线准则，其中包括每个控制器配置的最大磁盘机框数。
图 2-61 具有六个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 群集控制器
图 2-62 具有六个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 群集控制器
图 2-63 具有六个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 群集控制器
图 2-64 具有六个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 7420 群集控制器
图 2-65 具有六个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的 7420 群集控制器
图 2-66 具有六个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的 7420 群集控制器
图 2-67 具有六个 HBA 且通过六个链连接到十二个 DE2-24 磁盘机框的 7420 群集控制器
图 2-68 具有六个 HBA 且通过六个链连接到三十六个 DE2-24 磁盘机框的 7420 群集控制器
|
