7420 单机控制器到 DE2-24 磁盘机框

下图显示了安装有两个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框,请遵循布线准则,其中包括每个控制器配置的最大磁盘机框数


注 -  有关硬件端口位置,请参见适用于您的控制器型号的“硬件维护概述”中的“PCIe 选件”部分。

7420 单机控制器到 DE2-24 磁盘机框(2 个 HBA)

图 2-9  具有两个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有两个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器

图 2-10  具有两个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有两个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器

图 2-11  具有两个 HBA 且通过两个链连接到四个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有两个 HBA 且通过两个链连接到四个 DE2-24 磁盘机框的 7420 单机控制器

图 2-12  具有两个 HBA 且通过两个链连接到十二个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有两个 HBA 且通过两个链连接到十二个 DE2-24 磁盘机框的 7420 单机控制器

7420 单机控制器到 DE2-24 磁盘机框(3 个 HBA)

下图显示了安装有三个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框,请遵循布线准则,其中包括每个控制器配置的最大磁盘机框数


注 -  有关硬件端口位置,请参见适用于您的控制器型号的“硬件维护概述”中的“PCIe 选件”部分。

图 2-13  具有三个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有三个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器

图 2-14  具有三个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有三个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器

图 2-15  具有三个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有三个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 单机控制器

图 2-16  具有三个 HBA 且通过三个链连接到六个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有三个 HBA 且通过三个链连接到六个 DE2-24 磁盘机框的 7420 单机控制器

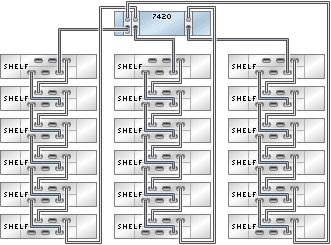

图 2-17  具有三个 HBA 且通过三个链连接到十八个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有三个 HBA 且通过三个链连接到十八个 DE2-24 磁盘机框的 7420 单机控制器

7420 单机控制器到 DE2-24 磁盘机框(4 个 HBA)

下图显示了安装有四个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框,请遵循布线准则,其中包括每个控制器配置的最大磁盘机框数


注 -  有关硬件端口位置,请参见适用于您的控制器型号的“硬件维护概述”中的“PCIe 选件”部分。

图 2-18  具有四个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有四个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器

图 2-19  具有四个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有四个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器

图 2-20  具有四个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有四个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 单机控制器

图 2-21  具有四个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有四个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 7420 单机控制器

图 2-22  具有四个 HBA 且通过四个链连接到八个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有四个 HBA 且通过四个链连接到八个 DE2-24 磁盘机框的 7420 单机控制器

图 2-23  具有四个 HBA 且通过四个链连接到二十四个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有四个 HBA 且通过四个链连接到二十四个 DE2-24 磁盘机框的 7420 单机控制器

7420 单机控制器到 DE2-24 磁盘机框(5 个 HBA)

下图显示了安装有五个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框,请遵循布线准则,其中包括每个控制器配置的最大磁盘机框数


注 -  有关硬件端口位置,请参见适用于您的控制器型号的“硬件维护概述”中的“PCIe 选件”部分。

图 2-24  具有五个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有五个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器

图 2-25  具有五个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有五个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器

图 2-26  具有五个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有五个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 单机控制器

图 2-27  具有五个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有五个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 7420 单机控制器

图 2-28  具有五个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有五个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的 7420 单机控制器

图 2-29  具有五个 HBA 且通过五个链连接到十个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有五个 HBA 且通过五个链连接到十个 DE2-24 磁盘机框的 7420 单机控制器

图 2-30  具有五个 HBA 且通过五个链连接到三十个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有五个 HBA 且通过五个链连接到三十个 DE2-24 磁盘机框的 7420 单机控制器

7420 单机控制器到 DE2-24 磁盘机框(6 个 HBA)

下图显示了安装有六个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框,请遵循布线准则,其中包括每个控制器配置的最大磁盘机框数


注 -  有关硬件端口位置,请参见适用于您的控制器型号的“硬件维护概述”中的“PCIe 选件”部分。

图 2-31  具有六个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有六个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的 7420 单机控制器

图 2-32  具有六个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有六个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的 7420 单机控制器

图 2-33  具有六个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有六个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的 7420 单机控制器

图 2-34  具有六个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有六个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的 7420 单机控制器

图 2-35  具有六个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有六个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的 7420 单机控制器

图 2-36  具有六个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有六个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的 7420 单机控制器

图 2-37  具有六个 HBA 且通过六个链连接到十二个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有六个 HBA 且通过六个链连接到十二个 DE2-24 磁盘机框的 7420 单机控制器

图 2-38  具有六个 HBA 且通过六个链连接到三十六个 DE2-24 磁盘机框的 7420 单机控制器

image:图中显示了具有六个 HBA 且通过六个链连接到三十六个 DE2-24 磁盘机框的 7420 单机控制器
