7420 en cluster con estantes de discos DE2-24

7420 en cluster con estantes de discos DE2-24 (2 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con dos HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 2-95  Controladores en cluster con dos HBA conectados a un estante de discos DE2-24 en una sola cadena

Figura 2-96  Controladores en clusters con dos HBA conectados a dos estantes de discos DE2-24 en dos cadenas

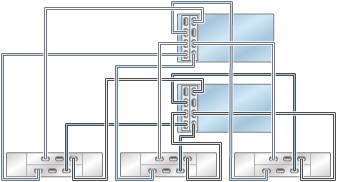

Figura 2-97  Controladores en clusters con dos HBA conectados a tres estantes de discos DE2-24 en tres cadenas

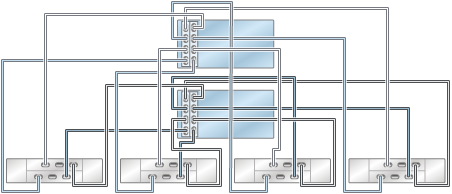

Figura 2-98  Controladores en clusters con dos HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

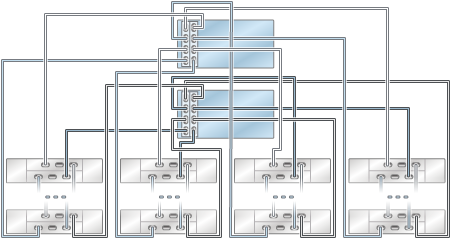

Figura 2-99  Controladores en cluster con dos HBA conectados a varios estantes de discos DE2-24 en cuatro cadenas

Figura 2-100  Varios estantes de discos en una sola cadena

7420 en cluster con estantes de discos DE2-24 (3 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con tres HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 2-101  Controladores en cluster con tres HBA conectados a un estante de discos DE2-24 en una sola cadena

Figura 2-102  Controladores en clusters con tres HBA conectados a dos estantes de discos DE2-24 en dos cadenas

Figura 2-103  Controladores en clusters con tres HBA conectados a tres estantes de discos DE2-24 en tres cadenas

Figura 2-104  Controladores en clusters con tres HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

Figura 2-105  Controladores en clusters con tres HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

Figura 2-106  Controladores en clusters con tres HBA conectados a seis estantes de discos DE2-24 en seis cadenas

Figura 2-107  Controladores en cluster con tres HBA conectados a varios estantes de discos DE2-24 en seis cadenas

Figura 2-108  Varios estantes de discos en una sola cadena

7420 en cluster con estantes de discos DE2-24 (4 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con cuatro HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 2-109  Controladores en cluster con cuatro HBA conectados a un estante de discos DE2-24 en una sola cadena

Figura 2-110  Controladores en clusters con cuatro HBA conectados a dos estantes de discos DE2-24 en dos cadenas

Figura 2-111  Controladores en clusters con cuatro HBA conectados a tres estantes de discos DE2-24 en tres cadenas

Figura 2-112  Controladores en clusters con cuatro HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

Figura 2-113  Controladores en clusters con cuatro HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

Figura 2-114  Controladores en clusters con cuatro HBA conectados a seis estantes de discos DE2-24 en seis cadenas

Figura 2-115  Controladores en clusters con cuatro HBA conectados a siete estantes de discos DE2-24 en siete cadenas

Figura 2-116  Controladores en clusters con cuatro HBA conectados a ocho estantes de discos DE2-24 en ocho cadenas

Figura 2-117  Controladores en cluster con cuatro HBA conectados a varios estantes de discos DE2-24 en ocho cadenas

Figura 2-118  Varios estantes de discos en una sola cadena
