ZS3-2 en cluster con estantes de discos DE2-24

ZS3-2 en cluster con estantes de discos DE2-24 (1 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 en cluster con un HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 2-60  Controladores en cluster con un HBA conectados a un estante de discos DE2-24 en una sola cadena

Figura 2-61  Controladores en clusters con un HBA conectados a dos estantes de discos DE2-24 en dos cadenas

Figura 2-62  Controladores en cluster con un HBA conectados a seis estantes de discos DE2-24 en dos cadenas

Figura 2-63  Varios estantes de discos en una sola cadena

ZS3-2 en cluster con estantes de discos DE2-24 (2 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 en cluster con dos HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

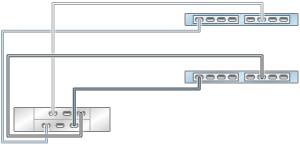

Figura 2-64  Controladores en cluster con dos HBA conectados a un estante de discos DE2-24 en una sola cadena

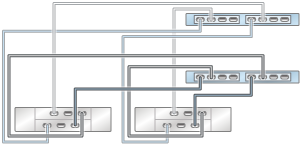

Figura 2-65  Controladores en clusters con dos HBA conectados a dos estantes de discos DE2-24 en dos cadenas

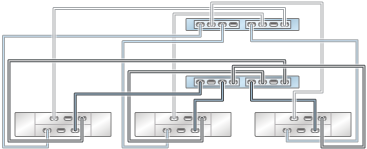

Figura 2-66  Controladores en clusters con dos HBA conectados a tres estantes de discos DE2-24 en tres cadenas

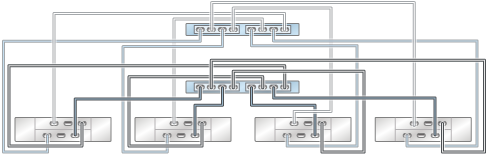

Figura 2-67  Controladores en clusters con dos HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

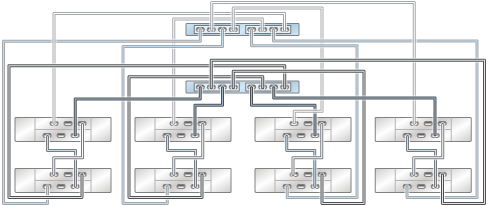

Figura 2-68  Controladores en clusters con dos HBA conectados a ocho estantes de discos DE2-24 en cuatro cadenas

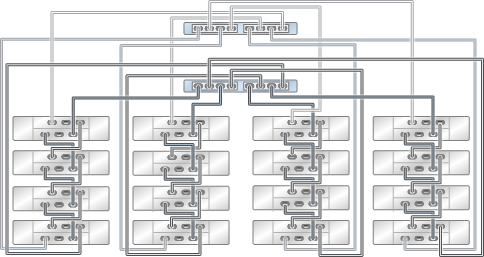

Figura 2-69   Controladores en cluster con dos HBA conectados a 16 estantes de discos DE2-24 en cuatro cadenas

Figura 2-70  Varios estantes de discos en una sola cadena
