7420 independiente con estantes de discos Sun Disk Shelf

7420 independiente con estantes de discos Sun Disk Shelf (2 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 independientes con dos HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 3-1  Controlador independiente con dos HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena

Figura 3-2  Controlador independiente con dos HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas

Figura 3-3  Controlador independiente con dos HBA conectado a cuatro estantes de discos Sun Disk Shelf en dos cadenas

Figura 3-4  Controlador independiente con dos HBA conectado 12 estantes de discos Sun Disk Shelf en dos cadenas

7420 independiente con estantes de discos Sun Disk Shelf (3 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 independientes con tres HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 3-5  Controlador independiente con tres HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena

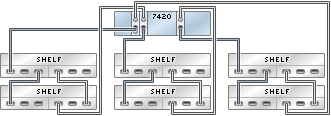

Figura 3-6  Controlador independiente con tres HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas

Figura 3-7  Controlador independiente con tres HBA conectado a tres estantes de discos Sun Disk Shelf en tres cadenas

Figura 3-8  Controlador independiente con tres HBA conectado a seis estantes de discos Sun Disk Shelf en tres cadenas

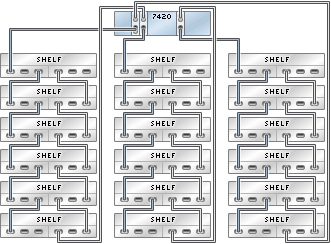

Figura 3-9  Controlador independiente con tres HBA conectado a 18 estantes de discos Sun Disk Shelf en tres cadenas

7420 independiente con estantes de discos Sun Disk Shelf (4 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 independientes con cuatro HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 3-10  Controlador independiente con cuatro HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena

Figura 3-11  Controlador independiente con cuatro HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas

Figura 3-12  Controlador independiente con cuatro HBA conectado a tres estantes de discos Sun Disk Shelf en tres cadenas

Figura 3-13  Controlador independiente con cuatro HBA conectado a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas

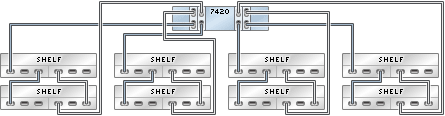

Figura 3-14  Controlador independiente con cuatro HBA conectado a ocho estantes de discos Sun Disk Shelf en cuatro cadenas

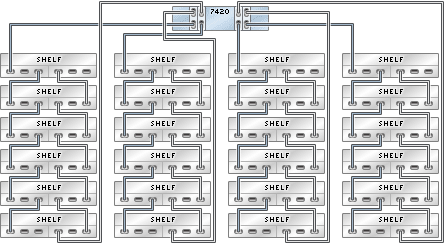

Figura 3-15  Controlador independiente con cuatro HBA conectado a 24 estantes de discos Sun Disk Shelf en cuatro cadenas

7420 independiente con estantes de discos Sun Disk Shelf (5 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 independientes con cinco HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 3-16  Controlador independiente con cinco HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena

Figura 3-17  Controlador independiente con cinco HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas

Figura 3-18  Controlador independiente con cinco HBA conectado a tres estantes de discos Sun Disk Shelf en tres cadenas

Figura 3-19  Controlador independiente con cinco HBA conectado a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas

Figura 3-20  Controlador independiente con cinco HBA conectado a cinco estantes de discos Sun Disk Shelf en cinco cadenas

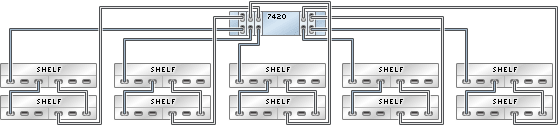

Figura 3-21  Controlador independiente con cinco HBA conectado a diez estantes de discos Sun Disk Shelf en cinco cadenas

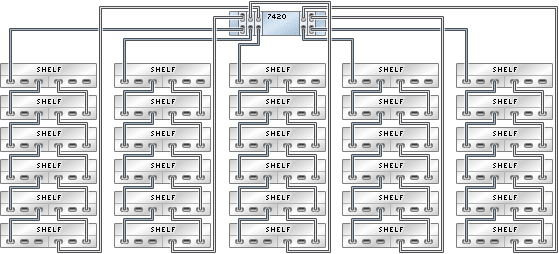

Figura 3-22  Controlador independiente con cinco HBA conectado a 30 estantes de discos Sun Disk Shelf en cinco cadenas

7420 independiente con estantes de discos Sun Disk Shelf (6 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 independientes con seis HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 3-23  Controlador independiente con seis HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena

Figura 3-24  Controlador independiente con seis HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas

Figura 3-25  Controlador independiente con seis HBA conectado a tres estantes de discos Sun Disk Shelf en tres cadenas

Figura 3-26  Controlador independiente con seis HBA conectado a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas

Figura 3-27  Controlador independiente con seis HBA conectado a cinco estantes de discos Sun Disk Shelf en cinco cadenas

Figura 3-28  Controlador independiente con seis HBA conectado a seis estantes de discos Sun Disk Shelf en seis cadenas

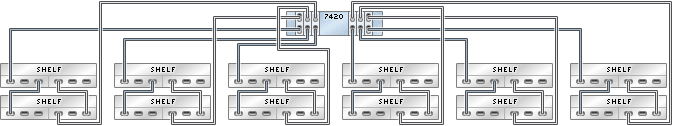

Figura 3-29  Controlador independiente con seis HBA conectado a 12 estantes de discos Sun Disk Shelf en seis cadenas

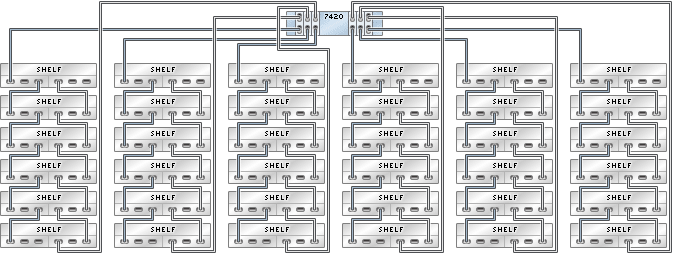

Figura 3-30  Controlador independiente con seis HBA conectado a 36 estantes de discos Sun Disk Shelf en seis cadenas
