7420 en cluster con estantes de discos Sun Disk Shelf

7420 en cluster con estantes de discos Sun Disk Shelf (2 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con dos HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 3-31  Controladores en cluster con dos HBA conectados a un estante de discos Sun Disk Shelf en una sola cadena

Figura 3-32  Controladores en cluster con dos HBA conectados a dos estantes de discos Sun Disk Shelf en dos cadenas

Figura 3-33  Controladores en cluster con dos HBA conectados a cuatro estantes de discos Sun Disk Shelf en dos cadenas

Figura 3-34  Controladores en cluster con dos HBA conectados a 12 estantes de discos Sun Disk Shelf en dos cadenas

7420 en cluster con estantes de discos Sun Disk Shelf (3 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con tres HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

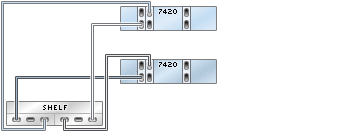

Figura 3-35  Controladores en cluster con tres HBA conectados a un estante de discos Sun Disk Shelf en una sola cadena

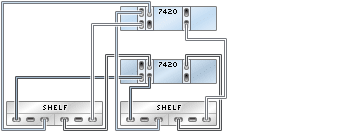

Figura 3-36  Controladores en cluster con tres HBA conectados a dos estantes de discos Sun Disk Shelf en dos cadenas

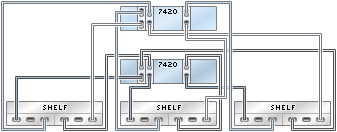

Figura 3-37  Controladores en cluster con tres HBA conectados a tres estantes de discos Sun Disk Shelf en tres cadenas

Figura 3-38  Controladores en cluster con tres HBA conectados a seis estantes de discos Sun Disk Shelf en tres cadenas

Figura 3-39  Controladores en cluster con tres HBA conectados a 18 estantes de discos Sun Disk Shelf en tres cadenas

7420 en cluster con estantes de discos Sun Disk Shelf (4 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con cuatro HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 3-40  Controladores en cluster con cuatro HBA conectados a un estante de discos Sun Disk Shelf en una sola cadena

Figura 3-41  Controladores en cluster con cuatro HBA conectados a dos estantes de discos Sun Disk Shelf en dos cadenas

Figura 3-42  Controladores en cluster con cuatro HBA conectados a tres estantes de discos Sun Disk Shelf en tres cadenas

Figura 3-43  Controladores en cluster con cuatro HBA conectados a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas

Figura 3-44  Controladores en cluster con cuatro HBA conectados a ocho estantes de discos Sun Disk Shelf en cuatro cadenas

Figura 3-45  Controladores en cluster con cuatro HBA conectados a 24 estantes de discos Sun Disk Shelf en cuatro cadenas

7420 en cluster con estantes de discos Sun Disk Shelf (5 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con cinco HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 3-46  Controladores en cluster con cinco HBA conectados a un estante de discos Sun Disk Shelf en una sola cadena

Figura 3-47  Controladores en cluster con cinco HBA conectados a dos estantes de discos Sun Disk Shelf en dos cadenas

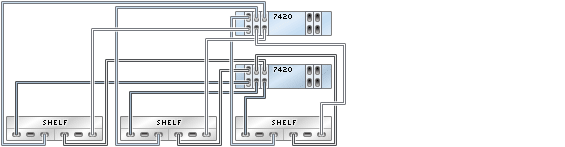

Figura 3-48  Controladores en cluster con cinco HBA conectados a tres estantes de discos Sun Disk Shelf en tres cadenas

Figura 3-49  Controladores en cluster con cinco HBA conectados a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas

Figura 3-50  Controladores en cluster con cinco HBA conectados a cinco estantes de discos Sun Disk Shelf en cinco cadenas

Figura 3-51  Controladores en cluster con cinco HBA conectados a diez estantes de discos Sun Disk Shelf en cinco cadenas

Figura 3-52  Controladores en cluster con cinco HBA conectados a 30 estantes de discos Sun Disk Shelf en cinco cadenas

7420 en cluster con estantes de discos Sun Disk Shelf (6 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con seis HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Figura 3-53  Controladores en cluster con seis HBA conectados a un estante de discos Sun Disk Shelf en una sola cadena

Figura 3-54  Controladores en cluster con seis HBA conectados a dos estantes de discos Sun Disk Shelf en dos cadenas

Figura 3-55  Controladores en cluster con seis HBA conectados a tres estantes de discos Sun Disk Shelf en tres cadenas

Figura 3-56  Controladores en cluster con seis HBA conectados a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas

Figura 3-57  Controladores en cluster con seis HBA conectados a cinco estantes de discos Sun Disk Shelf en cinco cadenas

Figura 3-58  Controladores en cluster con seis HBA conectados a seis estantes de discos Sun Disk Shelf en seis cadenas

Figura 3-59  Controladores en cluster con seis HBA conectados a 12 estantes de discos Sun Disk Shelf en seis cadenas

Figura 3-60  Controladores en cluster con seis HBA conectados a 36 estantes de discos Sun Disk Shelf en seis cadenas
