ZS3-2 independiente con estantes de discos combinados

ZS3-2 independiente con estantes de discos combinados (1 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 independientes con un HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Para usar estantes de discos combinados en un controlador:

• El controlador debe usar únicamente HBA SAS-2 de puerto 4X4.

• No se deben usar estantes de discos combinados en la misma cadena.

Figura 4-49  Controlador independiente con un HBA conectado a dos estantes de discos combinados en dos cadenas (DE2-24 está a la izquierda)

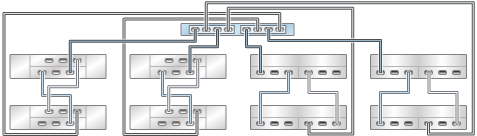

Figura 4-50  Controlador independiente con un HBA conectado a varios estantes de discos combinados en dos cadenas (DE2-24 está a la izquierda)

Figura 4-51  Varios estantes de discos DE2-24 en una sola cadena

Figura 4-52  Varios estantes de discos Sun Disk Shelf en una sola cadena

ZS3-2 independiente con estantes de discos combinados (2 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 independientes con dos HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Para usar estantes de discos combinados en un controlador:

• El controlador debe usar únicamente HBA SAS-2 de puerto 4X4.

• No se deben usar estantes de discos combinados en la misma cadena.

Figura 4-53  Controlador independiente con dos HBA conectado a dos estantes de discos combinados en dos cadenas (DE2-24 está a la izquierda)

Figura 4-54  Controlador independiente con dos HBA conectado a tres estantes de discos combinados en tres cadenas (DE2-24 está a la izquierda)

Figura 4-55  Controlador independiente con dos HBA conectado a cuatro estantes de discos combinados en cuatro cadenas (DE2-24 está a la izquierda)

Figura 4-56  Controlador independiente con dos HBA conectado a ocho estantes de discos combinados en cuatro cadenas (DE2-24 está a la izquierda)

Figura 4-57  Varios estantes de discos DE2-24 en una sola cadena

Figura 4-58  Varios estantes de discos Sun Disk Shelf en una sola cadena
