7420 en cluster con estantes de discos combinados

7420 en cluster con estantes de discos combinados (2 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con dos HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Para usar estantes de discos combinados en un controlador:

• El controlador debe usar únicamente HBA SAS-2 de puerto 4X4.

• No se deben usar estantes de discos combinados en la misma cadena.

Figura 4-93  Controladores en cluster con dos HBA conectados a dos estantes de discos combinados en dos cadenas (DE2-24 está a la izquierda)

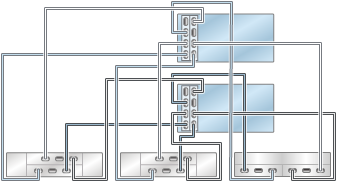

Figura 4-94  Controladores en clusters con dos HBA conectados a tres estantes de discos combinados en dos cadenas (DE2-24 está a la izquierda)

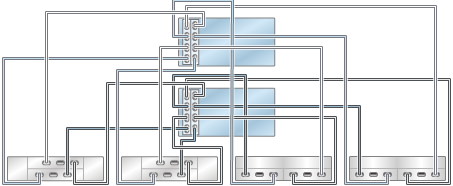

Figura 4-95  Controladores en clusters con dos HBA conectados a cuatro estantes de discos combinados en cuatro cadenas (DE2-24 está a la izquierda)

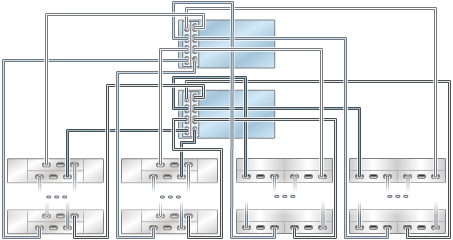

Figura 4-96  Controladores en cluster con dos HBA conectados a varios estantes de discos combinados en cuatro cadenas (DE2-24 está a la izquierda)

Figura 4-97  Varios estantes de discos DE2-24 en una sola cadena

Figura 4-98  Varios estantes de discos Sun Disk Shelf en una sola cadena

7420 en cluster con estantes de discos combinados (3 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con tres HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Para usar estantes de discos combinados en un controlador:

• El controlador debe usar únicamente HBA SAS-2 de puerto 4X4.

• No se deben usar estantes de discos combinados en la misma cadena.

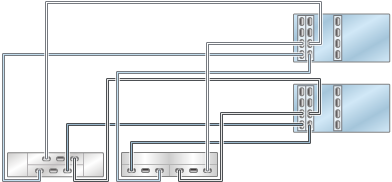

Figura 4-99  Controladores en cluster con tres HBA conectados a dos estantes de discos combinados en dos cadenas (DE2-24 está a la izquierda)

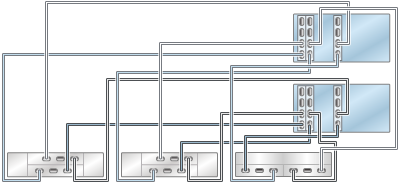

Figura 4-100  Controladores en clusters con tres HBA conectados a tres estantes de discos combinados en tres cadenas (DE2-24 está a la izquierda)

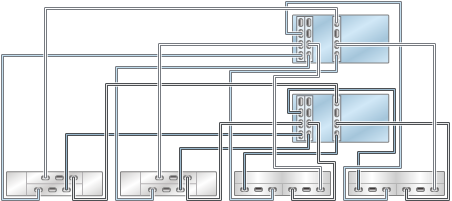

Figura 4-101  Controladores en clusters con tres HBA conectados a cuatro estantes de discos combinados en cuatro cadenas (DE2-24 está a la izquierda)

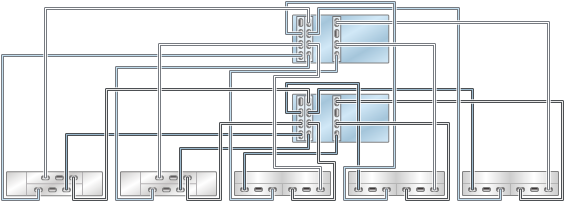

Figura 4-102  Controladores en clusters con tres HBA conectados a cinco estantes de discos combinados en cinco cadenas (DE2-24 está a la izquierda)

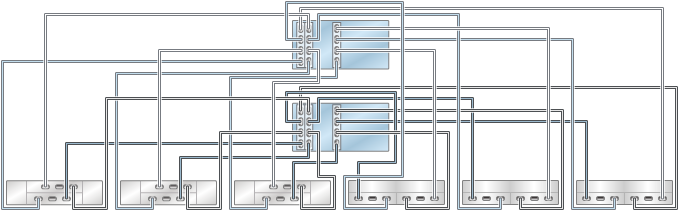

Figura 4-103  Controladores en clusters con tres HBA conectados a seis estantes de discos combinados en seis cadenas (DE2-24 está a la izquierda)

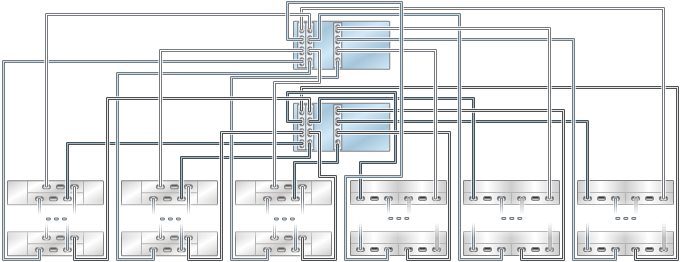

Figura 4-104  Controladores en cluster con tres HBA conectados a varios estantes de discos combinados en seis cadenas (DE2-24 está a la izquierda)

Figura 4-105  Varios estantes de discos DE2-24 en una sola cadena

Figura 4-106  Varios estantes de discos Sun Disk Shelf en una sola cadena

7420 en cluster con estantes de discos combinados (4 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con cuatro HBA. Para conectar los cables del controlador con los estantes de discos, consulte Introducción al cableado, que incluye Cantidad máxima de estantes de discos por configuración de controlador.

Para usar estantes de discos combinados en un controlador:

• El controlador debe usar únicamente HBA SAS-2 de puerto 4X4.

• No se deben usar estantes de discos combinados en la misma cadena.

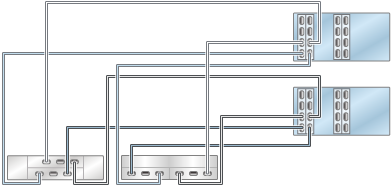

Figura 4-107  Controladores en cluster con cuatro HBA conectados a dos estantes de discos combinados en dos cadenas (DE2-24 está a la izquierda)

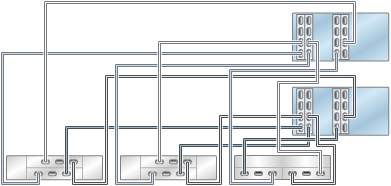

Figura 4-108  Controladores en clusters con cuatro HBA conectados a tres estantes de discos combinados en tres cadenas (DE2-24 está a la izquierda)

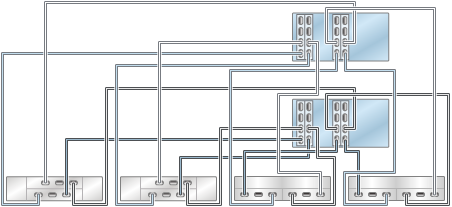

Figura 4-109  Controladores en clusters con cuatro HBA conectados a cuatro estantes de discos combinados en cuatro cadenas (DE2-24 está a la izquierda)

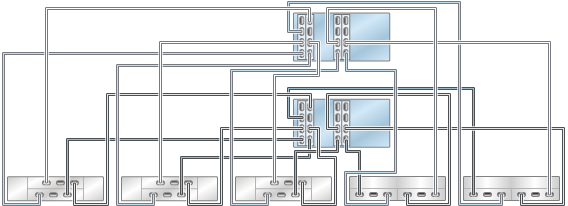

Figura 4-110  Controladores en clusters con cuatro HBA conectados a cinco estantes de discos combinados en cinco cadenas (DE2-24 está a la izquierda)

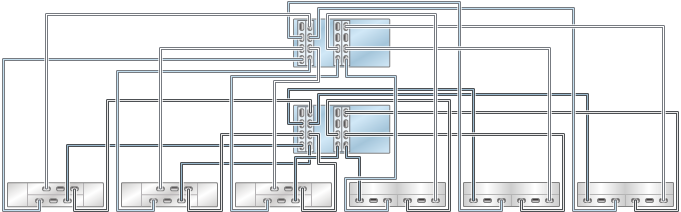

Figura 4-111  Controladores en clusters con cuatro HBA conectados a seis estantes de discos combinados en seis cadenas (DE2-24 está a la izquierda)

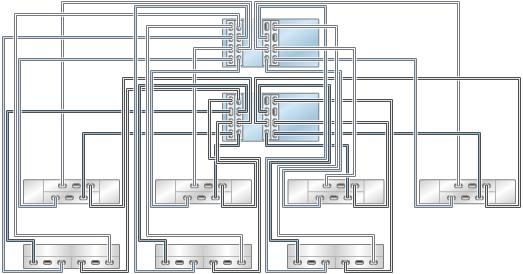

Figura 4-112  Controladores en clusters con cuatro HBA conectados a siete estantes de discos combinados en siete cadenas (DE2-24 está en la parte superior)

Figura 4-113  Controladores en clusters con cuatro HBA conectados a ocho estantes de discos combinados en ocho cadenas (DE2-24 está en la parte superior)

Figura 4-114  Controladores en cluster con cuatro HBA conectados a varios estantes de discos combinados en ocho cadenas (DE2-24 está en la parte superior)

Figura 4-115  Varios estantes de discos DE2-24 en una sola cadena

Figura 4-116  Varios estantes de discos Sun Disk Shelf en una sola cadena
