7420 クラスタ化から DE2-24 ディスクシェルフ

7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 2 基)

次の図は、HBA 2 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

注 - ハードウェアポートの位置については、使用しているコントローラモデルの『ハードウェア保守の概要』の「PCIe オプション」のセクションを参照してください。

図 1-36 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載するクラスタ化コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載する 7420 クラスタ化コントローラを示す図

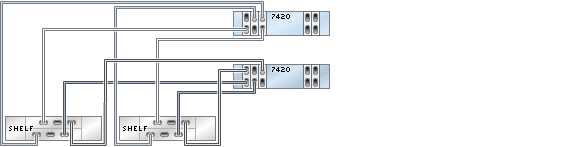

図 1-37 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載するクラスタ化コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-38 2 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載するクラスタ化コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-39 2 つのチェーン内で DE2-24 ディスクシェルフ 12 台に接続された HBA 2 基を搭載するクラスタ化コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 12 台に接続された HBA 2 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-40 1 つのチェーン内の複数のディスクシェルフ

7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

図 1-41 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するクラスタ化コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-42 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するクラスタ化コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-43 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するクラスタ化コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

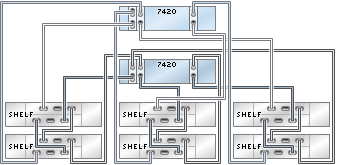

図 1-44 3 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するクラスタ化コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

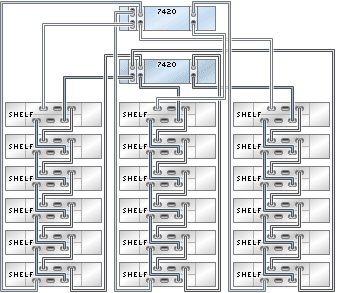

図 1-45 3 つのチェーン内で DE2-24 ディスクシェルフ 18 台に接続された HBA 3 基を搭載するクラスタ化コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 18 台に接続された HBA 3 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-46 1 つのチェーン内の複数のディスクシェルフ

7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 4 基)

次の図は、HBA 4 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

図 1-47 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 4 基を搭載するクラスタ化コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 4 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-48 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載するクラスタ化コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-49 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載するクラスタ化コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-50 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載するクラスタ化コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-51 4 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載するクラスタ化コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-52 4 つのチェーン内で DE2-24 ディスクシェルフ 24 台に接続された HBA 4 基を搭載するクラスタ化コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 24 台に接続された HBA 4 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-53 1 つのチェーン内の複数のディスクシェルフ

7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 5 基)

次の図は、HBA 5 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

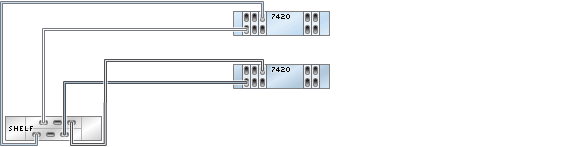

図 1-54 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 5 基を搭載するクラスタ化コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-55 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 5 基を搭載するクラスタ化コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

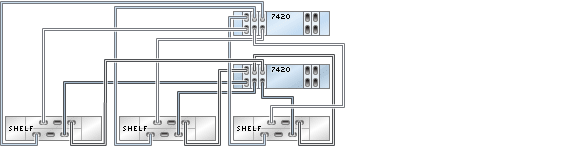

図 1-56 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 5 基を搭載するクラスタ化コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-57 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 5 基を搭載するクラスタ化コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

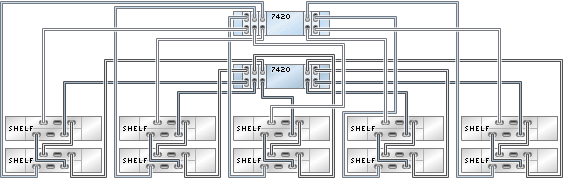

図 1-58 5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載するクラスタ化コントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-59 5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載するクラスタ化コントローラ

図 1-60 5 つのチェーン内で DE2-24 ディスクシェルフ 30 台に接続された HBA 5 基を搭載するクラスタ化コントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 30 台に接続された HBA 5 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-61 1 つのチェーン内の複数のディスクシェルフ

7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 6 基)

次の図は、HBA 6 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

図 1-62 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 6 基を搭載するクラスタ化コントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-63 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 6 基を搭載するクラスタ化コントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-64 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 6 基を搭載するクラスタ化コントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

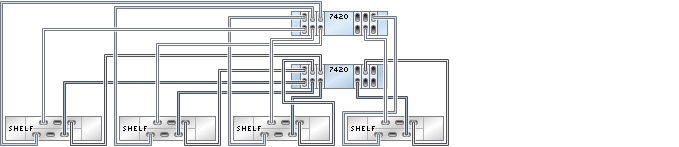

図 1-65 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 6 基を搭載するクラスタ化コントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-66 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 6 基を搭載するクラスタ化コントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

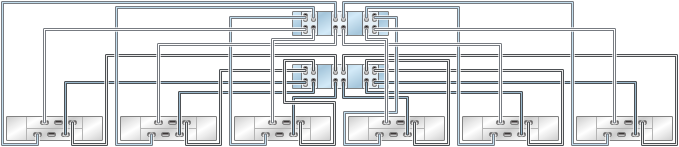

図 1-67 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 6 基を搭載するクラスタ化コントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-68 6 つのチェーン内で DE2-24 ディスクシェルフ 12 台に接続された HBA 6 基を搭載するクラスタ化コントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ 12 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-69 6 つのチェーン内で DE2-24 ディスクシェルフ 36 台に接続された HBA 6 基を搭載するクラスタ化コントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ 36 台に接続された HBA 6 基を搭載する 7420 クラスタ化コントローラを示す図

図 1-70 1 つのチェーン内の複数のディスクシェルフ
