7420 スタンドアロンから DE2-24 ディスクシェルフ

次の図は、HBA 2 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

注 - ハードウェアポートの位置については、使用しているコントローラモデルの『ハードウェア保守の概要』の「PCIe オプション」のセクションを参照してください。

7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 2 基)

図 1-1 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-2 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-3 2 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-4 2 つのチェーン内で DE2-24 ディスクシェルフ 12 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 12 台に接続された HBA 2 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-5 1 つのチェーン内の複数のディスクシェルフ

7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

図 1-6 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-7 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-8 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-9 3 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

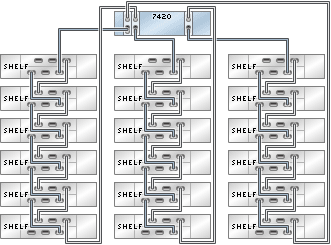

図 1-10 3 つのチェーン内で DE2-24 ディスクシェルフ 18 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 18 台に接続された HBA 3 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-11 1 つのチェーン内の複数のディスクシェルフ

7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 4 基)

次の図は、HBA 4 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

図 1-12 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-13 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-14 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-15 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-16 4 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-17 4 つのチェーン内で DE2-24 ディスクシェルフ 24 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 24 台に接続された HBA 4 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-18 1 つのチェーン内の複数のディスクシェルフ

7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 5 基)

次の図は、HBA 5 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

図 1-19 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-20 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-21 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-22 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-23 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-24 5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-25 5 つのチェーン内で DE2-24 ディスクシェルフ 30 台に接続された HBA 5 基を搭載するスタンドアロンコントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 30 台に接続された HBA 5 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-26 1 つのチェーン内の複数のディスクシェルフ

7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 6 基)

次の図は、HBA 6 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

図 1-27 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-28 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-29 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-30 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-31 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-32 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-33 6 つのチェーン内で DE2-24 ディスクシェルフ 12 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ 12 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-34 6 つのチェーン内で DE2-24 ディスクシェルフ 36 台に接続された HBA 6 基を搭載するスタンドアロンコントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ 36 台に接続された HBA 6 基を搭載する 7420 スタンドアロンコントローラを示す図

図 1-35 1 つのチェーン内の複数のディスクシェルフ
