ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ

ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 2 基)

ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 3 基)

ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 4 基)

ZS4-4/ZS3-4 クラスタ化から DE2-24 ディスクシェルフ

ZS4-4/ZS3-4 クラスタ化から DE2-24 ディスクシェルフ (HBA 2 基)

ZS4-4/ZS3-4 クラスタ化から DE2-24 ディスクシェルフ (HBA 3 基)

ZS4-4/ZS3-4 クラスタ化から DE2-24 ディスクシェルフ (HBA 4 基)

DE2-24 から ZS3-2

ZS3-2 スタンドアロンから DE2-24 ディスクシェルフ

ZS3-2 スタンドアロンから DE2-24 ディスクシェルフ (HBA 1 基)

ZS3-2 スタンドアロンから DE2-24 ディスクシェルフ (HBA 2 基)

ZS3-2 クラスタ化から DE2-24 ディスクシェルフ

ZS3-2 クラスタ化から DE2-24 ディスクシェルフ (HBA 1 基)

ZS3-2 クラスタ化から DE2-24 ディスクシェルフ (HBA 2 基)

DE2-24 から 7420

7420 スタンドアロンから DE2-24 ディスクシェルフ

7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 2 基)

7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 3 基)

7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 4 基)

7420 クラスタ化から DE2-24 ディスクシェルフ

7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 2 基)

7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 3 基)

7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 4 基)

DE2-24 から 7320

7320 スタンドアロンから DE2-24 ディスクシェルフ

7320 クラスタ化から DE2-24 ディスクシェルフ

DE2-24 および Sun Disk Shelf の混在

ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ

ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 2 基)

次の図は、HBA 2 基を搭載する Oracle ZFS Storage ZS4-4/ZS3-4 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

注 - ハードウェアポートの位置については、使用しているコントローラモデルの『ハードウェア保守の概要』の「PCIe オプション」のセクションを参照してください。

図 2-1 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

図 2-2 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

図 2-3 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

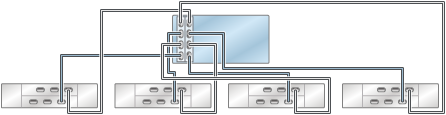

図 2-4 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

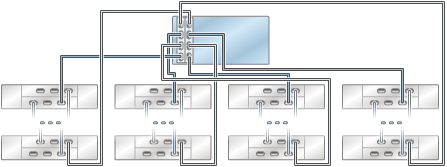

図 2-5 4 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 2 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 2 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

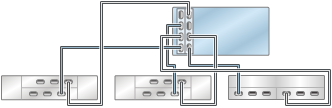

図 2-6 1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図

ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage ZS4-4/ZS3-4 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

注 - ハードウェアポートの位置については、使用しているコントローラモデルの『ハードウェア保守の概要』の「PCIe オプション」のセクションを参照してください。

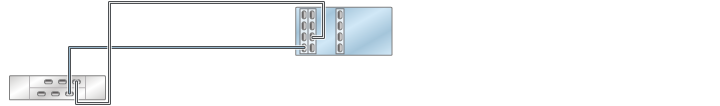

図 2-7 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

図 2-8 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

図 2-9 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

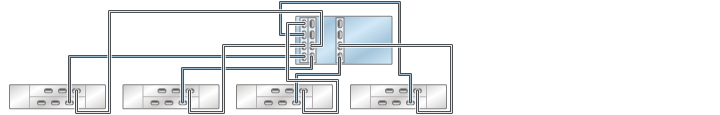

図 2-10 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 3 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

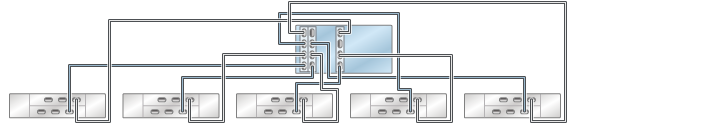

図 2-11 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 3 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

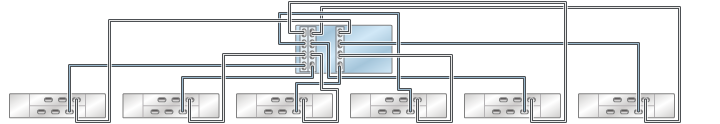

図 2-12 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

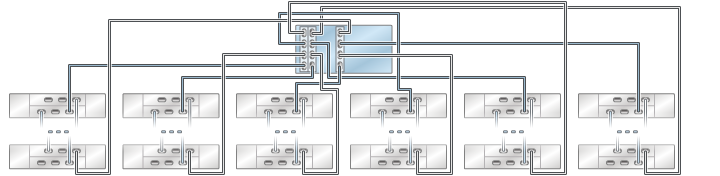

図 2-13 6 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 3 基を搭載するスタンドアロンコントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 3 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

図 2-14 1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図

ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 4 基)

次の図は、HBA 4 基を搭載する Oracle ZFS Storage ZS4-4/ZS3-4 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

注 - ハードウェアポートの位置については、使用しているコントローラモデルの『ハードウェア保守の概要』の「PCIe オプション」のセクションを参照してください。

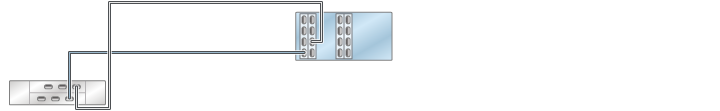

図 2-15 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 4 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

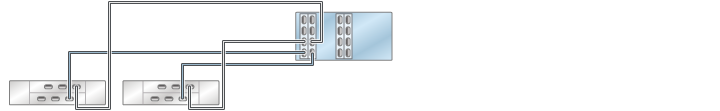

図 2-16 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

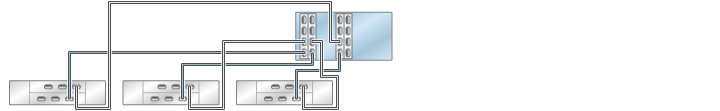

図 2-17 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

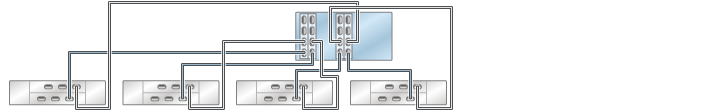

図 2-18 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

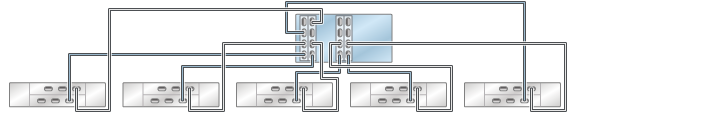

図 2-19 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 4 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

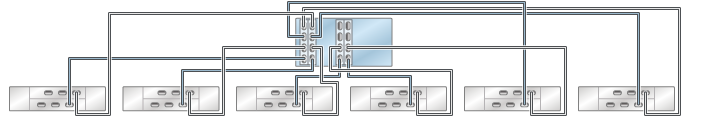

図 2-20 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 4 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

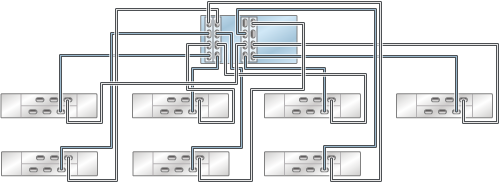

図 2-21 7 つのチェーン内で DE2-24 ディスクシェルフ 7 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:7 つのチェーン内で DE2-24 ディスクシェルフ 7 台に接続された HBA 4 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

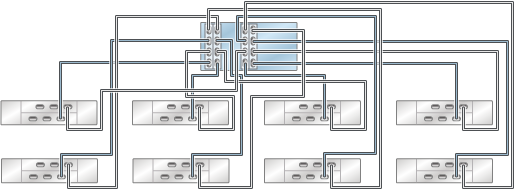

図 2-22 8 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:8 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

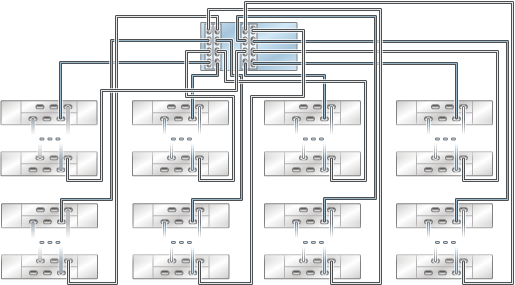

図 2-23 8 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 4 基を搭載するスタンドアロンコントローラ

image:8 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 4 基を搭載する ZS4-4/ZS3-4 スタンドアロンコントローラを示す図

図 2-24 1 つのチェーン内の複数のディスクシェルフ

image:1 つのチェーン内の複数のディスクシェルフを示す図
