Oracle DE2-24 ディスクシェルフから 2X4 ポート SAS-2 HBA
Oracle DE2-24 ディスクシェルフから 4X4 ポート SAS-2 HBA
ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ
ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 2 基)
ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 3 基)
ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 4 基)
ZS4-4/ZS3-4 クラスタ化から DE2-24 ディスクシェルフ
ZS4-4/ZS3-4 クラスタ化から DE2-24 ディスクシェルフ (HBA 2 基)
ZS4-4/ZS3-4 クラスタ化から DE2-24 ディスクシェルフ (HBA 3 基)
ZS4-4/ZS3-4 クラスタ化から DE2-24 ディスクシェルフ (HBA 4 基)
ZS3-2 スタンドアロンから DE2-24 ディスクシェルフ
ZS3-2 スタンドアロンから DE2-24 ディスクシェルフ (HBA 1 基)
ZS3-2 スタンドアロンから DE2-24 ディスクシェルフ (HBA 2 基)
ZS3-2 クラスタ化から DE2-24 ディスクシェルフ (HBA 1 基)
ZS3-2 クラスタ化から DE2-24 ディスクシェルフ (HBA 2 基)
7420 スタンドアロンから DE2-24 ディスクシェルフ
7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 2 基)
7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 3 基)
7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 4 基)
次の図は、HBA 2 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。
図 2-95 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 2 基を搭載するクラスタ化コントローラ
図 2-96 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 2 基を搭載するクラスタ化コントローラ

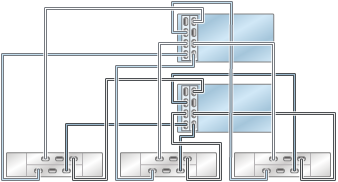

図 2-97 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 2 基を搭載するクラスタ化コントローラ

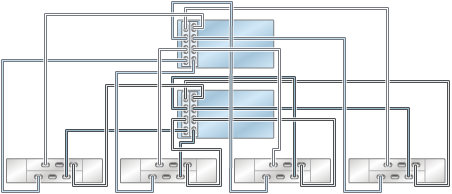

図 2-98 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 2 基を搭載するクラスタ化コントローラ

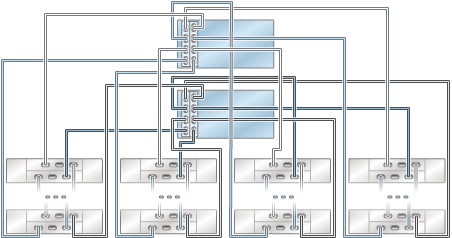

図 2-99 4 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 2 基を搭載するクラスタ化コントローラ
図 2-100 1 つのチェーン内の複数のディスクシェルフ
次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。
図 2-101 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するクラスタ化コントローラ
図 2-102 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するクラスタ化コントローラ
図 2-103 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するクラスタ化コントローラ
図 2-104 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 3 基を搭載するクラスタ化コントローラ
図 2-105 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 3 基を搭載するクラスタ化コントローラ
図 2-106 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するクラスタ化コントローラ
図 2-107 6 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 3 基を搭載するクラスタ化コントローラ
図 2-108 1 つのチェーン内の複数のディスクシェルフ
次の図は、HBA 4 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。
図 2-109 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 4 基を搭載するクラスタ化コントローラ
図 2-110 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載するクラスタ化コントローラ
図 2-111 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載するクラスタ化コントローラ
図 2-112 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載するクラスタ化コントローラ
図 2-113 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 4 基を搭載するクラスタ化コントローラ
図 2-114 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 4 基を搭載するクラスタ化コントローラ
図 2-115 7 つのチェーン内で DE2-24 ディスクシェルフ 7 台に接続された HBA 4 基を搭載するクラスタ化コントローラ
図 2-116 8 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載するクラスタ化コントローラ
図 2-117 8 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 4 基を搭載するクラスタ化コントローラ
図 2-118 1 つのチェーン内の複数のディスクシェルフ
|
