ZS3-4 クラスタ化から混在型ディスクシェルフ

ZS3-4 クラスタ化から混在型ディスクシェルフ (HBA 2 基)

次の図は、HBA 2 基を搭載する Oracle ZFS Storage ZS3-4 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

コントローラで混在型ディスクシェルフを使用する場合は、次の要件に従う必要があります。

• コントローラは 4X4 ポート SAS-2 HBA のみを使用する必要があります

• 混在型ディスクシェルフを同じチェーン内で使用しないでください

図 4-25  2 つのチェーン内で混在型ディスクシェルフ 2 台に接続された HBA 2 基を搭載するクラスタ化コントローラ (左側が DE2-24)

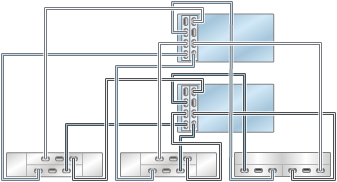

図 4-26  2 つのチェーン内で混在型ディスクシェルフ 3 台に接続された HBA 2 基を搭載するクラスタ化コントローラ (左側が DE2-24)

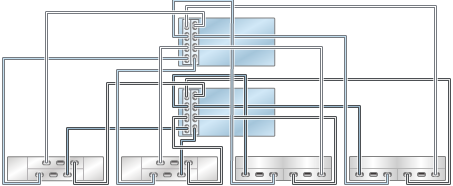

図 4-27  4 つのチェーン内で混在型ディスクシェルフ 4 台に接続された HBA 2 基を搭載するクラスタ化コントローラ (左側が DE2-24)

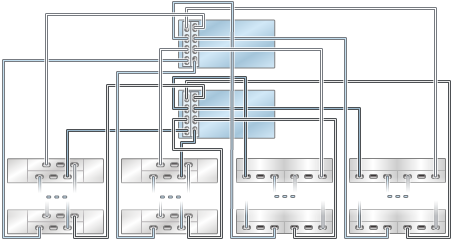

図 4-28  4 つのチェーン内で混在型ディスクシェルフ複数台に接続された HBA 2 基を搭載するクラスタ化コントローラ (左側が DE2-24)

図 4-29  1 つのチェーン内の複数の DE2-24 ディスクシェルフ

図 4-30  1 つのチェーン内の複数の Sun ディスクシェルフ

ZS3-4 クラスタ化から混在型ディスクシェルフ (HBA 3 基)

次の図は、HBA 3 基を搭載する Oracle ZFS Storage ZS3-4 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

コントローラで混在型ディスクシェルフを使用する場合は、次の要件に従う必要があります。

• コントローラは 4X4 ポート SAS-2 HBA のみを使用する必要があります

• 混在型ディスクシェルフを同じチェーン内で使用しないでください

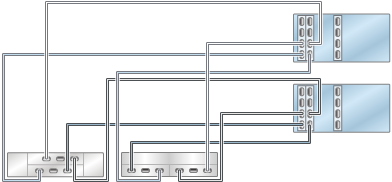

図 4-31  2 つのチェーン内で混在型ディスクシェルフ 2 台に接続された HBA 3 基を搭載するクラスタ化コントローラ (左側が DE2-24)

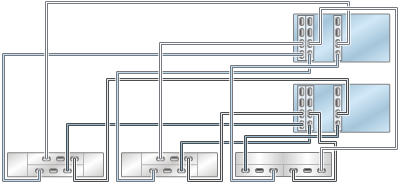

図 4-32  3 つのチェーン内で混在型ディスクシェルフ 3 台に接続された HBA 3 基を搭載するクラスタ化コントローラ (左側が DE2-24)

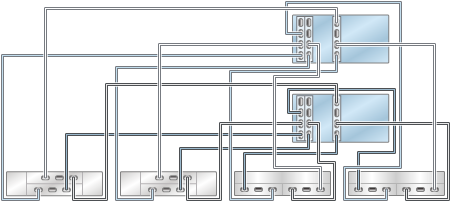

図 4-33  4 つのチェーン内で混在型ディスクシェルフ 4 台に接続された HBA 3 基を搭載するクラスタ化コントローラ (左側が DE2-24)

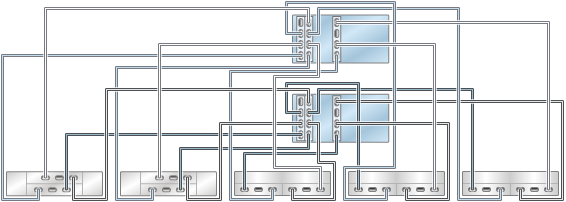

図 4-34  5 つのチェーン内で混在型ディスクシェルフ 5 台に接続された HBA 3 基を搭載するクラスタ化コントローラ (左側が DE2-24)

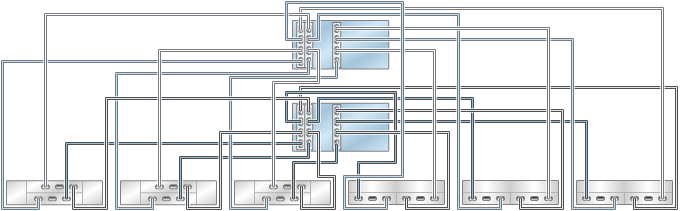

図 4-35  6 つのチェーン内で混在型ディスクシェルフ 6 台に接続された HBA 3 基を搭載するクラスタ化コントローラ (左側が DE2-24)

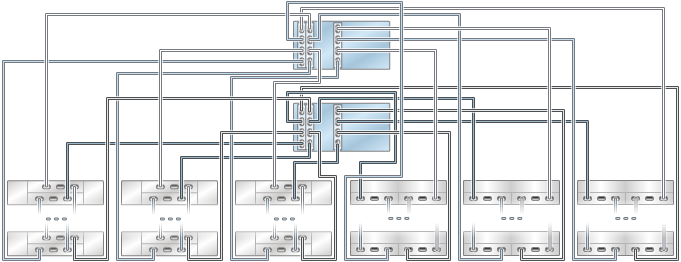

図 4-36  6 つのチェーン内で混在型ディスクシェルフ複数台に接続された HBA 3 基を搭載するクラスタ化コントローラ (左側が DE2-24)

図 4-37  1 つのチェーン内の複数の DE2-24 ディスクシェルフ

図 4-38  1 つのチェーン内の複数の Sun ディスクシェルフ

ZS3-4 クラスタ化から混在型ディスクシェルフ (HBA 4 基)

次の図は、HBA 4 基を搭載する Oracle ZFS Storage ZS3-4 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

コントローラで混在型ディスクシェルフを使用する場合は、次の要件に従う必要があります。

• コントローラは 4X4 ポート SAS-2 HBA のみを使用する必要があります

• 混在型ディスクシェルフを同じチェーン内で使用しないでください

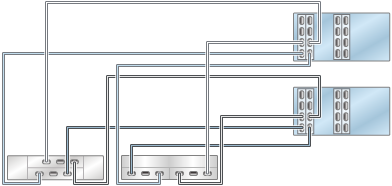

図 4-39  2 つのチェーン内で混在型ディスクシェルフ 2 台に接続された HBA 4 基を搭載するクラスタ化コントローラ (左側が DE2-24)

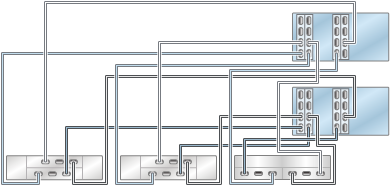

図 4-40  3 つのチェーン内で混在型ディスクシェルフ 3 台に接続された HBA 4 基を搭載するクラスタ化コントローラ (左側が DE2-24)

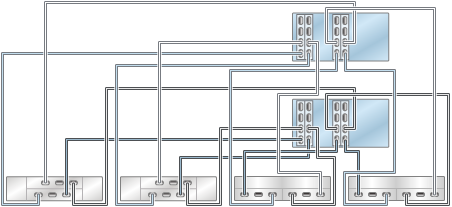

図 4-41  4 つのチェーン内で混在型ディスクシェルフ 4 台に接続された HBA 4 基を搭載するクラスタ化コントローラ (左側が DE2-24)

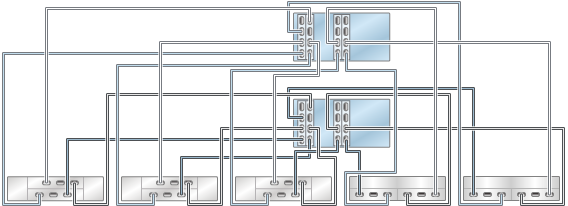

図 4-42  5 つのチェーン内で混在型ディスクシェルフ 5 台に接続された HBA 4 基を搭載するクラスタ化コントローラ (左側が DE2-24)

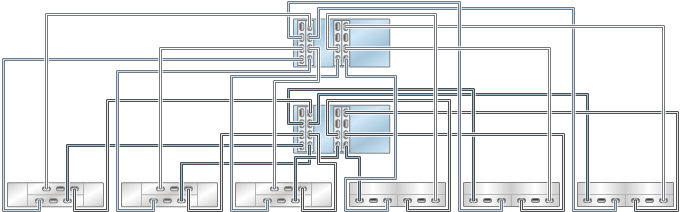

図 4-43  6 つのチェーン内で混在型ディスクシェルフ 6 台に接続された HBA 4 基を搭載するクラスタ化コントローラ (左側が DE2-24)

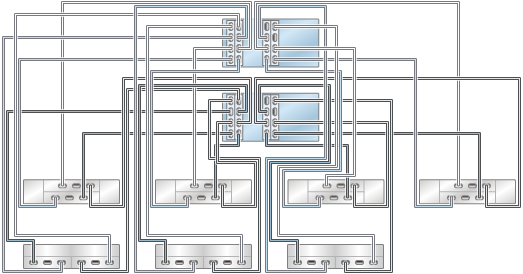

図 4-44  7 つのチェーン内で混在型ディスクシェルフ 7 台に接続された HBA 4 基を搭載するクラスタ化コントローラ (上側が DE2-24)

図 4-45  8 つのチェーン内で混在型ディスクシェルフ 8 台に接続された HBA 4 基を搭載するクラスタ化コントローラ (上側が DE2-24)

図 4-46  8 つのチェーン内で混在型ディスクシェルフ複数台に接続された HBA 4 基を搭載するクラスタ化コントローラ (上側が DE2-24)

図 4-47  1 つのチェーン内の複数の DE2-24 ディスクシェルフ

図 4-48  1 つのチェーン内の複数の Sun ディスクシェルフ
