ZS3-2 スタンドアロンから混在型ディスクシェルフ

次の図は、HBA 1 基を搭載する Oracle ZFS Storage ZS3-2 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

コントローラで混在型ディスクシェルフを使用する場合は、次の要件に従う必要があります。

注 - ハードウェアポートの位置については、使用しているコントローラモデルの『ハードウェア保守の概要』の「PCIe オプション」のセクションを参照してください。4X4 ポート SAS-2 HBA は、リリース AK 2013.1.0 以降でのみサポートされます。

図 4-49 2 つのチェーン内で混在型ディスクシェルフ 2 台に接続された HBA 1 基を搭載するスタンドアロンコントローラ (左側が DE2-24)

図 4-50 2 つのチェーン内で混在型ディスクシェルフ複数台に接続された HBA 1 基を搭載するスタンドアロンコントローラ (左側が DE2-24)

図 4-51 1 つのチェーン内の複数の DE2-24 ディスクシェルフ

図 4-52 1 つのチェーン内の複数の Sun ディスクシェルフ

次の図は、HBA 2 基を搭載する Oracle ZFS Storage ZS3-2 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、コントローラ構成ごとのディスクシェルフの最大数に含まれている配線の入門を使用します。

コントローラで混在型ディスクシェルフを使用する場合は、次の要件に従う必要があります。

図 4-53 2 つのチェーン内で混在型ディスクシェルフ 2 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ (左側が DE2-24)

図 4-54 3 つのチェーン内で混在型ディスクシェルフ 3 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ (左側が DE2-24)

図 4-55 4 つのチェーン内で混在型ディスクシェルフ 4 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ (左側が DE2-24)

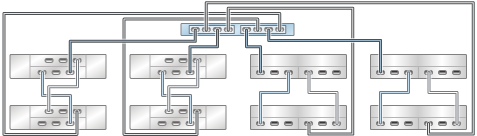

図 4-56 4 つのチェーン内で混在型ディスクシェルフ 8 台に接続された HBA 2 基を搭載するスタンドアロンコントローラ (左側が DE2-24)

図 4-57 1 つのチェーン内の複数の DE2-24 ディスクシェルフ

図 4-58 1 つのチェーン内の複数の Sun ディスクシェルフ
