Oracle DE2-24 磁盘机框到 2X4 端口 SAS-2 HBA
Oracle DE2-24 磁盘机框到 4X4 端口 SAS-2 HBA
DE2-24 和 Sun Disk Shelf 到 ZS3-4
DE2-24 和 Sun Disk Shelf 到 ZS3-2
DE2-24 和 Sun Disk Shelf 到 7420
下图显示了安装有两个 HBA 的 Oracle ZFS Storage ZS3-4 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
在控制器上使用混合磁盘机框需要满足以下条件：
控制器必须仅使用 4X4 端口 SAS-2 HBA
请勿在同一链中使用混合磁盘机框
图 4-1 具有两个 HBA 且通过两个链连接到两个混合磁盘机框的单机控制器（DE2-24 显示在左侧）

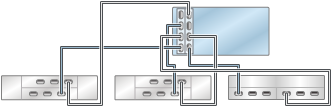

图 4-2 具有两个 HBA 且通过三个链连接到三个混合磁盘机框的单机控制器（DE2-24 显示在左侧）
图 4-3 具有两个 HBA 且通过四个链连接到四个混合磁盘机框的单机控制器（DE2-24 显示在左侧）
图 4-4 具有两个 HBA 且通过四个链连接到多个混合磁盘机框的单机控制器（DE2-24 显示在左侧）
图 4-5 单个链中的多个 DE2-24 磁盘机框
图 4-6 单个链中的多个 Sun Disk Shelf
下图显示了安装有三个 HBA 的 Oracle ZFS Storage ZS3-4 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
在控制器上使用混合磁盘机框需要满足以下条件：
控制器必须仅使用 4X4 端口 SAS-2 HBA
请勿在同一链中使用混合磁盘机框

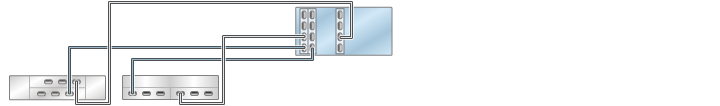

图 4-7 具有三个 HBA 且通过两个链连接到两个混合磁盘机框的单机控制器（DE2-24 显示在左侧）

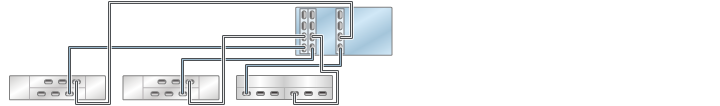

图 4-8 具有三个 HBA 且通过三个链连接到三个混合磁盘机框的单机控制器（DE2-24 显示在左侧）

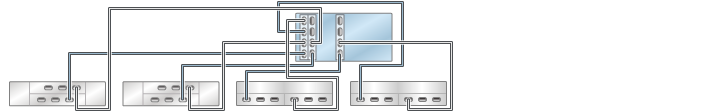

图 4-9 具有三个 HBA 且通过四个链连接到四个混合磁盘机框的单机控制器（DE2-24 显示在左侧）
图 4-10 具有三个 HBA 且通过五个链连接到五个混合磁盘机框的单机控制器（DE2-24 显示在左侧）

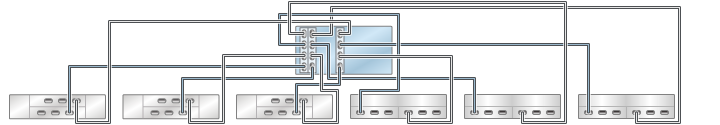

图 4-11 具有三个 HBA 且通过六个链连接到六个混合磁盘机框的单机控制器（DE2-24 显示在左侧）

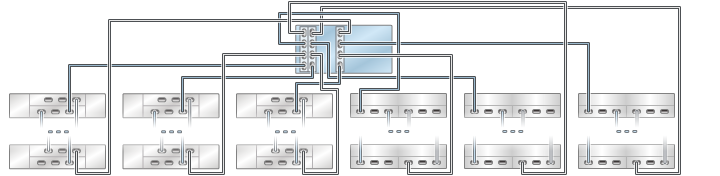

图 4-12 具有三个 HBA 且通过六个链连接到多个混合磁盘机框的单机控制器（DE2-24 显示在左侧）
图 4-13 单个链中的多个 DE2-24 磁盘机框
图 4-14 单个链中的多个 Sun Disk Shelf
下图显示了安装有四个 HBA 的 Oracle ZFS Storage ZS3-4 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
在控制器上使用混合磁盘机框需要满足以下条件：
控制器必须仅使用 4X4 端口 SAS-2 HBA
请勿在同一链中使用混合磁盘机框

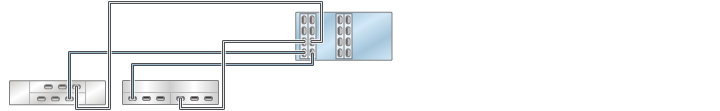

图 4-15 具有四个 HBA 且通过两个链连接到两个混合磁盘机框的单机控制器（DE2-24 显示在左侧）

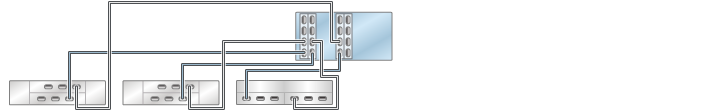

图 4-16 具有四个 HBA 且通过三个链连接到三个混合磁盘机框的单机控制器（DE2-24 显示在左侧）
图 4-17 具有四个 HBA 且通过四个链连接到四个混合磁盘机框的单机控制器（DE2-24 显示在左侧）

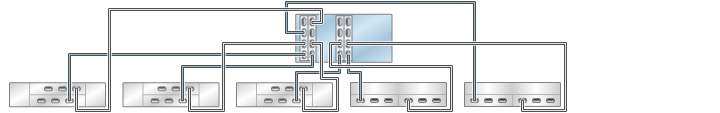

图 4-18 具有四个 HBA 且通过五个链连接到五个混合磁盘机框的单机控制器（DE2-24 显示在左侧）

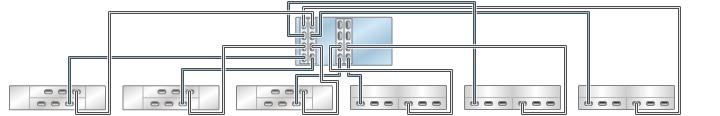

图 4-19 具有四个 HBA 且通过六个链连接到六个混合磁盘机框的单机控制器（DE2-24 显示在左侧）

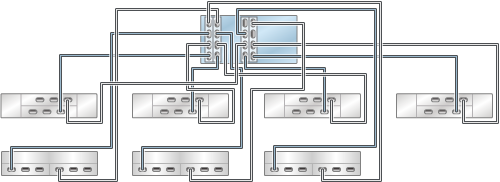

图 4-20 具有四个 HBA 且通过七个链连接到七个混合磁盘机框的单机控制器（DE2-24 显示在顶部）
图 4-21 具有四个 HBA 且通过八个链连接到八个混合磁盘机框的单机控制器（DE2-24 显示在顶部）

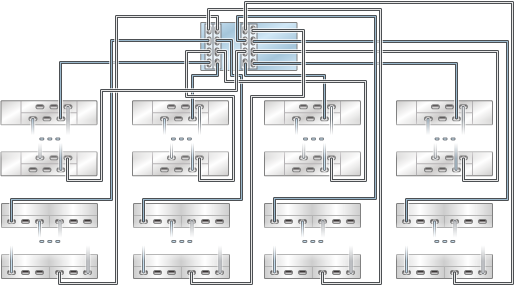

图 4-22 具有四个 HBA 且通过八个链连接到多个混合磁盘机框的单机控制器（DE2-24 显示在顶部）
图 4-23 单个链中的多个 DE2-24 磁盘机框
图 4-24 单个链中的多个 Sun Disk Shelf
|
