Oracle DE2-24 磁盘机框到 2X4 端口 SAS-2 HBA
Oracle DE2-24 磁盘机框到 4X4 端口 SAS-2 HBA
DE2-24 和 Sun Disk Shelf 到 ZS3-4
DE2-24 和 Sun Disk Shelf 到 ZS3-2
DE2-24 和 Sun Disk Shelf 到 7420
下图显示了安装有一个 HBA 的 Oracle ZFS Storage ZS3-2 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
在控制器上使用混合磁盘机框需要满足以下条件：
控制器必须仅使用 4X4 端口 SAS-2 HBA
请勿在同一链中使用混合磁盘机框
图 4-59 具有一个 HBA 且通过两个链连接到两个混合磁盘机框的群集控制器（DE2-24 显示在左侧）
图 4-60 具有一个 HBA 且通过两个链连接到多个混合磁盘机框的群集控制器（DE2-24 显示在左侧）
图 4-61 单个链中的多个 DE2-24 磁盘机框
图 4-62 单个链中的多个 Sun Disk Shelf
下图显示了安装有两个 HBA 的 Oracle ZFS Storage ZS3-2 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
在控制器上使用混合磁盘机框需要满足以下条件：
控制器必须仅使用 4X4 端口 SAS-2 HBA
请勿在同一链中使用混合磁盘机框

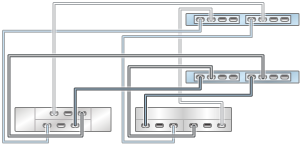

图 4-63 具有两个 HBA 且通过两个链连接到两个混合磁盘机框的群集控制器（DE2-24 显示在左侧）

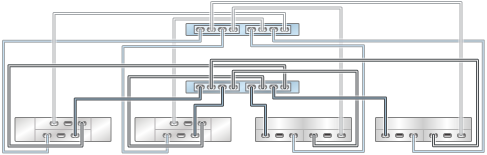

图 4-64 具有两个 HBA 且通过三个链连接到三个混合磁盘机框的群集控制器（DE2-24 显示在左侧）
图 4-65 具有两个 HBA 且通过四个链连接到四个混合磁盘机框的群集控制器（DE2-24 显示在左侧）

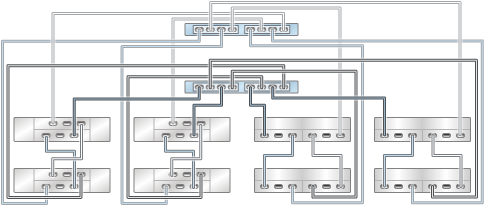

图 4-66 具有两个 HBA 且通过四个链连接到八个混合磁盘机框的群集控制器（DE2-24 显示在左侧）
图 4-67 单个链中的多个 DE2-24 磁盘机框
图 4-68 单个链中的多个 Sun Disk Shelf
|
