Oracle DE2-24 磁盘机框到 2X4 端口 SAS-2 HBA
Oracle DE2-24 磁盘机框到 4X4 端口 SAS-2 HBA
DE2-24 和 Sun Disk Shelf 到 ZS3-4
DE2-24 和 Sun Disk Shelf 到 ZS3-2
DE2-24 和 Sun Disk Shelf 到 7420
下图显示了安装有两个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
在控制器上使用混合磁盘机框需要满足以下条件：
控制器必须仅使用 4X4 端口 SAS-2 HBA
请勿在同一链中使用混合磁盘机框

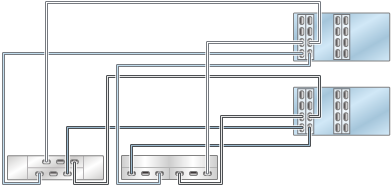

图 4-93 具有两个 HBA 且通过两个链连接到两个混合磁盘机框的群集控制器（DE2-24 显示在左侧）

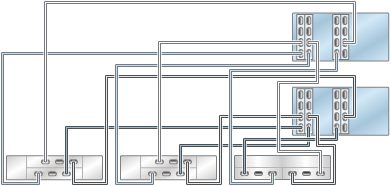

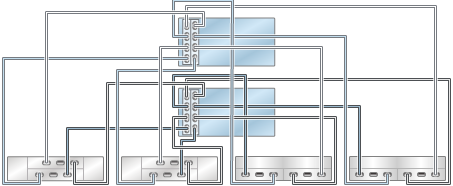

图 4-94 具有两个 HBA 且通过两个链连接到三个混合磁盘机框的群集控制器（DE2-24 显示在左侧）

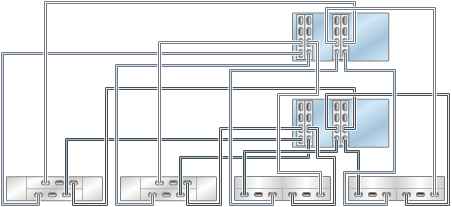

图 4-95 具有两个 HBA 且通过四个链连接到四个混合磁盘机框的群集控制器（DE2-24 显示在左侧）

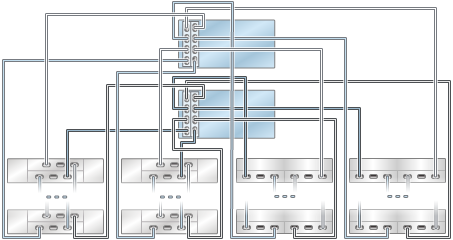

图 4-96 具有两个 HBA 且通过四个链连接到多个混合磁盘机框的群集控制器（DE2-24 显示在左侧）
图 4-97 单个链中的多个 DE2-24 磁盘机框
图 4-98 单个链中的多个 Sun Disk Shelf
下图显示了安装有三个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
在控制器上使用混合磁盘机框需要满足以下条件：
控制器必须仅使用 4X4 端口 SAS-2 HBA
请勿在同一链中使用混合磁盘机框

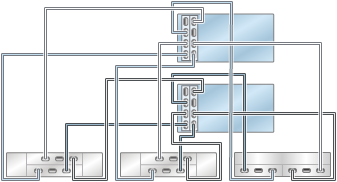

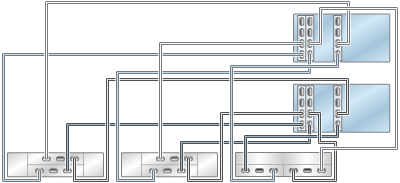

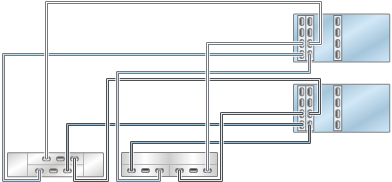

图 4-99 具有三个 HBA 且通过两个链连接到两个混合磁盘机框的群集控制器（DE2-24 显示在左侧）

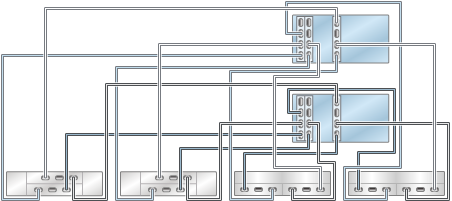

图 4-100 具有三个 HBA 且通过三个链连接到三个混合磁盘机框的群集控制器（DE2-24 显示在左侧）
图 4-101 具有三个 HBA 且通过四个链连接到四个混合磁盘机框的群集控制器（DE2-24 显示在左侧）

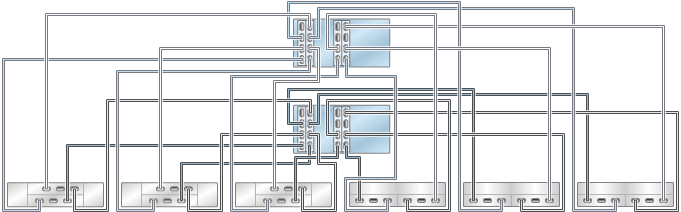

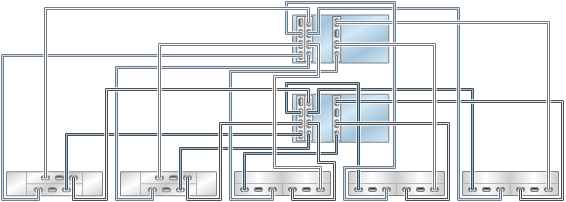

图 4-102 具有三个 HBA 且通过五个链连接到五个混合磁盘机框的群集控制器（DE2-24 显示在左侧）
图 4-103 具有三个 HBA 且通过六个链连接到六个混合磁盘机框的群集控制器（DE2-24 显示在左侧）

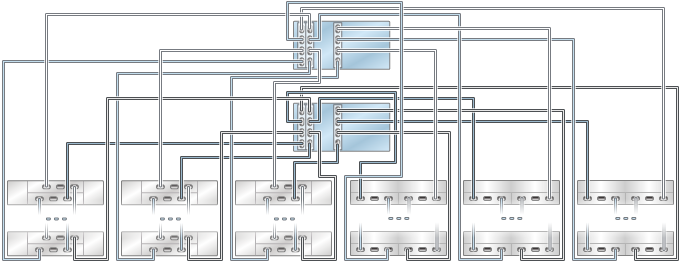

图 4-104 具有三个 HBA 且通过六个链连接到多个混合磁盘机框的群集控制器（DE2-24 显示在左侧）
图 4-105 单个链中的多个 DE2-24 磁盘机框
图 4-106 单个链中的多个 Sun Disk Shelf
下图显示了安装有四个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
在控制器上使用混合磁盘机框需要满足以下条件：
控制器必须仅使用 4X4 端口 SAS-2 HBA
请勿在同一链中使用混合磁盘机框
图 4-107 具有四个 HBA 且通过两个链连接到两个混合磁盘机框的群集控制器（DE2-24 显示在左侧）
图 4-108 具有四个 HBA 且通过三个链连接到三个混合磁盘机框的群集控制器（DE2-24 显示在左侧）
图 4-109 具有四个 HBA 且通过四个链连接到四个混合磁盘机框的群集控制器（DE2-24 显示在左侧）

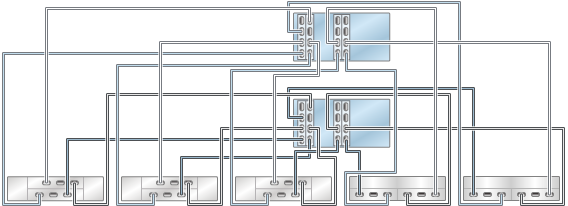

图 4-110 具有四个 HBA 且通过五个链连接到五个混合磁盘机框的群集控制器（DE2-24 显示在左侧）
图 4-111 具有四个 HBA 且通过六个链连接到六个混合磁盘机框的群集控制器（DE2-24 显示在左侧）

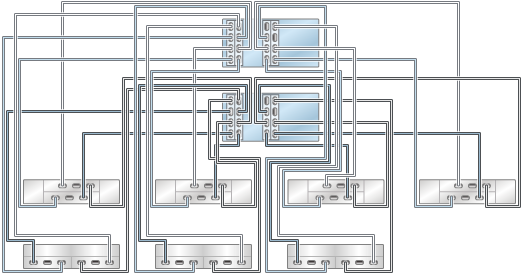

图 4-112 具有四个 HBA 且通过七个链连接到七个混合磁盘机框的群集控制器（DE2-24 显示在顶部）
图 4-113 具有四个 HBA 且通过八个链连接到八个混合磁盘机框的群集控制器（DE2-24 显示在顶部）
图 4-114 具有四个 HBA 且通过八个链连接到多个混合磁盘机框的群集控制器（DE2-24 显示在顶部）
图 4-115 单个链中的多个 DE2-24 磁盘机框
图 4-116 单个链中的多个 Sun Disk Shelf
|
