B Plantillas predefinidas de STA

En esta sección, se incluyen breves descripciones de las plantillas predefinidas para cada pantalla Overview (Descripción general), Analysis (Análisis) y Messages (Mensajes). Se incluyen las siguientes secciones:

Ficha Home (Inicio)

• "Plantillas Dashboard (Panel de control)"

Ficha Tape System Hardware (Hardware de sistema de cintas)

• "Plantillas Complexes Overview (Descripción general de complejos)"

• "Plantillas Libraries – Overview (Bibliotecas - Descripción general)"

• "Plantillas Libraries – Messages (Bibliotecas - Mensajes)"

• "Plantillas Drives – Overview (Unidades - Descripción general)"

• "Plantillas Drives – Analysis (Unidades - Análisis)"

• "Plantillas Drives – Messages (Unidades - Mensajes)"

• "Plantillas Media – Overview (Medios - Descripción general)"

• "Plantillas Media – Analysis (Medios – Análisis)"

• "Plantillas Media – Messages (Medios - Mensajes)"

• "Plantillas Robots Overview (Descripción general de robots)"

• "Plantillas CAPs Overview (Descripción general de CAP)"

• "Plantillas PTPs Overview (Descripción general de PTP)"

• "Plantillas Elevators Overview (Descripción general de elevadores)"

Ficha Tape System Activity (Actividad de sistema de cintas)

• "Plantillas Alerts Overview (Descripción general de alertas)"

• "Plantillas Exchanges Overview (Descripción general de intercambios)"

• "Plantillas Drive Cleanings Overview (Descripción general de limpieza de unidades)"

• "Plantillas Media Validation Overview (Descripción general de validación de medios)"

• "Plantillas All Messages – Overview (Todos los mensajes - Descripción general)"

• "Plantillas All Messages – Analysis (Todos los mensajes - Análisis)"

Plantillas Dashboard (Panel de control)

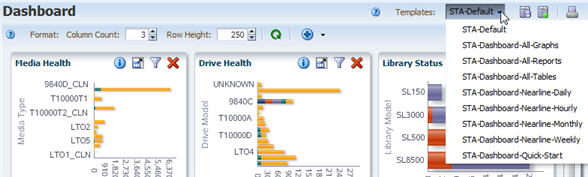

Descripción de la ilustración t_dash.jpg

STA‐Default

(STA predeterminado)

Proporciona un resumen integral de la condición, configuración y rendimiento diario del sistema de biblioteca de cintas.

STA‐Dashboard-All-Graphs

(Todos los gráficos del panel de control de STA)

Muestra todos los portlets de gráficos disponibles en orden alfabético. Esta plantilla es útil para seleccionar los portlets que desea incluir en las plantillas Dashboard (Panel de control) y Executive Reports (Informes ejecutivos).

STA‐Dashboard‐All‐Reports

(Todos los informes del panel de control de STA)

Muestra todos los portlets de informes disponibles en orden alfabético. Esta plantilla es útil para seleccionar los portlets que desea incluir en las plantillas Dashboard (Panel de control) y Executive Reports (Informes ejecutivos).

STA‐Dashboard‐All‐Tables

(Todas las tablas del panel de control de STA)

Muestra todos los portlets de tablas disponibles en orden alfabético. Esta plantilla es útil para seleccionar los portlets que desea incluir en las plantillas Dashboard (Panel de control) y Executive Reports (Informes ejecutivos).

STA‐Dashboard‐Nearline‐Daily

(Nearline de panel de control de STA por día)

Muestra información resumida por día de la actividad de unidades y medios del sistema de biblioteca de cintas en los últimos 30 días. Los portlets que se muestran resumen la actividad de montaje, el rendimiento de E/S, el uso de unidades y medios, y la disponibilidad de ranuras de unidades y medios.

Nota: Los datos mostrados en esta plantilla se actualizan al final de cada día. Para los gráficos de barras, al menos un día completo de datos debe haber sido recopilado por STA para que se muestren los datos. Para los gráficos de líneas, se necesitan al menos dos puntos de datos, por lo tanto, son necesarios al menos dos días de datos.

STA‐Dashboard‐Nearline‐Hourly

(Nearline de panel de control de STA por hora)

Muestra información resumida por hora de la actividad de unidades y medios del sistema de biblioteca de cintas en los últimos cuatro días. Los portlets que se muestran resumen la actividad de montaje, el rendimiento de E/S, el uso de unidades y medios, y la disponibilidad de ranuras de unidades y medios.

Nota: Los datos mostrados en esta plantilla se actualizan al final de cada hora. Para los gráficos de barras, al menos una hora completa de datos debe haber sido recopilada por STA para que se muestren los datos. Para los gráficos de líneas, se necesitan al menos dos puntos de datos, por lo tanto, son necesarias al menos dos horas de datos.

STA‐Dashboard‐Nearline‐Monthly

(Nearline de panel de control de STA por mes)

Muestra información resumida por mes de la actividad de unidades y medios del sistema de biblioteca de cintas en los últimos 365 días. Los portlets que se muestran resumen la actividad de montaje, el rendimiento de E/S, el uso de unidades y medios, y la disponibilidad de ranuras de unidades y medios.

Nota: Los datos mostrados en esta plantilla se actualizan al final de cada mes. Para los gráficos de barras, al menos un mes completo de datos debe haber sido recopilado por STA para que se muestren los datos. Para los gráficos de líneas, se necesitan al menos dos puntos de datos, por lo tanto, son necesarios al menos dos meses de datos.

STA‐Dashboard‐Nearline‐Weekly

(Nearline de panel de control de STA por semana)

Muestra información resumida por día de la actividad de unidades y medios del sistema de biblioteca de cintas en los últimos 100 días. Los portlets que se muestran resumen la actividad de montaje, el rendimiento de E/S, el uso de unidades y medios, y la disponibilidad de ranuras de unidades y medios.

Nota: Los datos mostrados en esta plantilla se actualizan al final de cada semana. Para los gráficos de barras, al menos una semana completa de datos debe haber sido recopilada por STA para que se muestren los datos. Para los gráficos de líneas, se necesitan al menos dos puntos de datos, por lo tanto, son necesarios al menos dos semanas de datos.

STA‐Dashboard‐Quick‐Start

(Inicio rápido de panel de control de STA)

Muestra información sobre la configuración y el estado del sistema de biblioteca de cintas en general; utilizado con la Guía de inicio rápido de STA.

Plantillas Complexes Overview (Descripción general de complejos)

Descripción de la ilustración t_libcmpx.jpg

STA‐Default

(STA predeterminado)

Muestra la configuración de complejo de bibliotecas básico.

STA-Complex-All

(Todos los complejos de STA)

Muestra todos los gráficos de un complejo de bibliotecas y los atributos de la tabla.

STA-Complex-Configuration

(Configuración de complejo de STA)

Muestra la información de configuración de un complejo de bibliotecas.

STA-Complex-Utilization

(Uso de complejo de STA)

Muestra información sobre la cantidad y la velocidad de actividad de un complejo de bibliotecas y el uso de la unidad.

Plantillas Libraries – Overview (Bibliotecas - Descripción general)

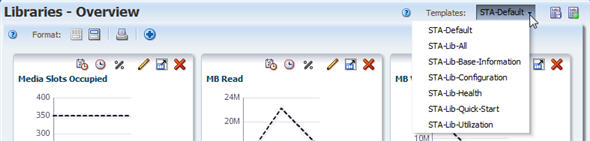

Descripción de la ilustración t_libovw.jpg

STA‐Default

(STA predeterminado)

Muestra las propiedades de la biblioteca básicas y la información de configuración.

STA-Lib-All

(Todas las bibliotecas de STA)

Muestra todos los atributos de la tabla de biblioteca.

STA-Lib-Base-Information

(Información básica de biblioteca de STA)

Muestra la configuración de biblioteca básica y datos relativamente estáticos; resulta útil para la descripción de bibliotecas y listados de inventario.

STA-Lib-Configuration

(Configuración de bibliotecas de STA)

Muestra la configuración de biblioteca y la información de conexión; resulta útil para solucionar problemas de conexión.

STA-Lib-Health

(Estado de bibliotecas de STA)

Muestra información sobre el estado de la biblioteca, el firmware y la conexión SNMP con STA.

STA‐Lib‐Quick‐Start

(Inicio rápido de biblioteca de STA)

Muestra información sobre la configuración y el estado de la biblioteca en general; utilizado con la Guía de inicio rápido de STA.

STA-Lib-Utilization

(Uso de bibliotecas de STA)

Muestra información resumida sobre la cantidad y la velocidad de actividad de bibliotecas y el uso de la unidad.

Plantillas Libraries – Messages (Bibliotecas - Mensajes)

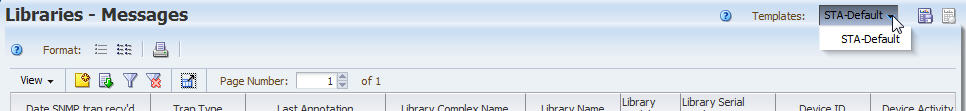

Descripción de la ilustración t_libmsg.jpg

STA‐Default

(STA predeterminado)

Muestra las capturas de SNMP, incluidos detalles sobre la biblioteca y el dispositivo involucrados.

Plantillas Drives – Overview (Unidades - Descripción general)

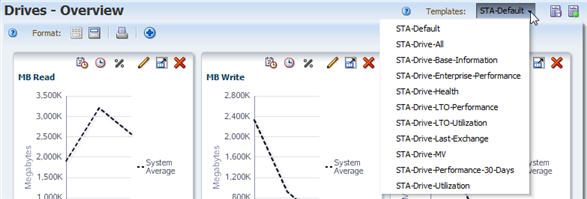

Descripción de la ilustración t_drvovw.jpg

STA‐Default

(STA predeterminado)

Muestra la información de configuración de la unidad y el estado del intercambio más reciente que se ha producido en la unidad.

STA-Drive-All

(Todas las unidades de STA)

Muestra todos los gráficos de unidades y los atributos de la tabla.

STA-Drive-Base-Information

(Información básica de unidades de STA)

Muestra la configuración de unidad básica y datos relativamente estáticos; resulta útil para la descripción de unidades y listados de inventario.

STA-Drive-Enterprise-Performance

(Rendimiento empresarial de unidades de STA)

Muestra datos de rendimiento resumidos sólo para unidades empresariales.

STA-Drive-Health

(Estado de unidades de STA)

Muestra información actual resumida de la actividad y el estado de todas las unidades.

STA-Drive-Last-Exchange

(Último intercambio de unidades de STA)

Muestra información para el último intercambio que se ha producido en cada unidad.

STA-Drive-LTO-Performance

(Rendimiento LTO de unidades de STA)

Muestra el rendimiento de los datos para las unidades LTO únicamente.

STA-Drive-LTO-Utilization

(Uso de unidades LTO de STA)

Muestra las estadísticas de uso para las unidades LTO únicamente.

STA‐Drive‐MV

(Validación de medios de unidades de STA)

Muestra las unidades que cumplen los criterios para realizar validación de medios de STA. Los atributos mostrados proporcionan detalles que resultan útiles para seleccionar y supervisar el rendimiento de las unidades que pueden asignarse a las agrupaciones de unidades de validación.

STA-Drive-Performance-30-Days

(Rendimiento de unidades de STA - 30 días)

Muestra datos de rendimiento resumidos para todas las unidades en los últimos 30 días.

STA-Drive-Utilization

(Uso de unidades de STA)

Muestra las estadísticas de uso de todas las unidades.

Plantillas Drives – Analysis (Unidades - Análisis)

Descripción de la ilustración t_drvanlys.jpg

STA‐Default

(STA predeterminado)

Resume el estado de la unidad actual por complejo de bibliotecas.

STA-Drive-Firmware-Levels

(Niveles de firmware de unidades de STA)

Resume los niveles de firmware de la unidad actual por tipo de unidad.

STA-Drive-Read-Marginal

(Lectura de unidades de STA marginal)

Resume el estado "Exchange Read Marginal" (Lectura de intercambio marginal) para unidades aplicables según el nombre de complejo de bibliotecas. Aplicable sólo a unidades StorageTek T10000.

Plantillas Drives – Messages (Unidades - Mensajes)

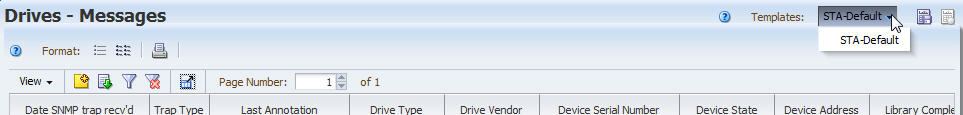

Descripción de la ilustración t_drvmsg.jpg

STA‐Default

(STA predeterminado)

Muestra las capturas de SNMP, incluidos detalles sobre la unidad involucrada.

Plantillas Media – Overview (Medios - Descripción general)

Descripción de la ilustración t_medovw.jpg

STA‐Default

(STA predeterminado)

Muestra información básica sobre el medio, su intercambio más reciente y la unidad involucrada.

STA-Media-All

(Todos los medios de STA)

Muestra todos los gráficos de medios y los atributos de la tabla.

STA- Media-Base-Information

(Información básica de medios de STA)

Muestra la información de medios básica y datos relativamente estáticos; resulta útil para la descripción de medios y listado de inventario.

STA-Media-Cleaning

(Medios de STA de limpieza)

Muestra información básica sobre medios de limpieza únicamente. También muestra el estado del intercambio más reciente de un medio de limpieza y la unidad involucrada.

STA-Media-Expired

(Medios de STA caducados)

Muestra información sobre los medios caducados. Es posible que su representante de asistencia de Oracle le solicite usar esta plantilla antes de enviar la información de registro de errores.

STA-Media-Health

(Estado de medios de STA)

Muestra información actual resumida de la actividad y el estado de todos los medios.

STA-Media-Last-Exchange

(Último intercambio de medios de STA)

Muestra información sobre el último intercambio para cada medio.

STA-Media-LTO-Performance

(Rendimiento LTO de medios de STA)

Muestra información de rendimiento resumida para medios LTO únicamente.

STA-Media-LTO-Utilization

(Uso de medios LTO de STA)

Muestra información de uso resumida para medios LTO únicamente.

STA-Media-MIR-Stats

(Estadísticas MIR de medios STA)

Muestra los datos del registro de información de medios (MIR).

STA‐Media‐MV‐Calibration

(Calibración de validación de medios STA)

Muestra los medios que se pueden utilizar para calibración y calificación de unidades de validación. Los atributos mostrados proporcionan detalles que resultan útiles para seleccionar y supervisar el rendimiento de los medios que pueden ser candidatos para incluirse en grupos lógicos de medios de calibración.

STA‐Media‐MV‐Performed

(Validación de medios STA realizada)

Muestra los medios que han sido validados en los últimos 30 días. Los atributos mostrados proporcionan detalles sobre operaciones de validación de medios realizadas en esos medios.

STA-Media-Stats-Last-Exchange

(Estadística de último intercambio de STA)

Muestra la información de rendimiento y eficiencia para el último intercambio para cada medio. Es posible que su representante de asistencia de Oracle le solicite usar esta plantilla antes de enviar la información de registro de errores.

STA‐Media‐T10K‐Performance

(Rendimiento de medios T10K de STA)

Muestra información de rendimiento resumida para medios T10000 únicamente.

STA‐Media‐T10K‐Utilization

(Uso de medios de STA)

Muestra información de uso resumida para medios T10000 únicamente.

STA-Media-Utilization

(Uso de medios de STA)

Muestra información de uso resumida para todos los medios.

Plantillas Media – Analysis (Medios – Análisis)

Descripción de la ilustración t_medanlys.jpg

STA‐Default

(STA predeterminado)

Resume el estado del medio actual por complejo de bibliotecas.

STA-Media-HealthByMediaType

(Estado de medios de STA por tipo de medio)

Resume el estado del medio actual por tipo de medio.

Plantillas Media – Messages (Medios - Mensajes)

Descripción de la ilustración t_medmsg.jpg

STA‐Default

(STA predeterminado)

Muestra las capturas de SNMP, incluidos detalles sobre la unidad involucrada.

Plantillas Robots Overview (Descripción general de robots)

Descripción de la ilustración t_robotovw.jpg

STA‐Default

(STA predeterminado)

Muestra las propiedades y las actividades para todos los robots de la biblioteca.

STA‐Robot‐All

(Todos los robots de STA)

Muestra todos los atributos de datos disponibles para todos los robots de la biblioteca.

Plantillas CAPs Overview (Descripción general de CAP)

Descripción de la ilustración t_capovw.jpg

STA‐Default

(STA predeterminado)

Muestra las propiedades y las actividades de todos los puertos de acceso de cartuchos (CAP) de las bibliotecas, los módulos de expansión de acceso (AEM) SL3000 y los buzones interproceso SL150.

STA‐CAP‐All

(Todos los CAP de STA)

Muestra todos los atributos de datos disponibles para todos los CAP de biblioteca, AEM SL3000 y buzones interproceso SL150.

Plantillas PTPs Overview (Descripción general de PTP)

Descripción de la ilustración t_ptpovw.jpg

STA‐Default

(STA predeterminado)

Muestra las propiedades y las actividades de todos los puertos pass-thru (PTP) de biblioteca SL8500.

STA‐PTP‐All

(Todos los PTP de STA)

Muestra todos los atributos de datos disponibles para todos los PTP de biblioteca SL8500.

Plantillas Elevators Overview (Descripción general de elevadores)

Descripción de la ilustración t_elevovw.jpg

STA‐Default

(STA predeterminado)

Muestra las propiedades y las actividades para todos los elevadores de biblioteca SL8500.

STA‐Elevator‐All

(Todos los elevadores de STA)

Muestra todos los atributos de datos disponibles para todos los elevadores de biblioteca SL8500.

Plantillas Alerts Overview (Descripción general de alertas)

Descripción de la ilustración t_alertovw.jpg

STA‐Default

(STA predeterminado)

Muestra información resumida para todas las alertas de STA. Los atributos mostrados identifican la política de alerta, la gravedad, los criterios y los recursos del sistema de biblioteca de cintas o un evento para el que se generó la alerta.

STA‐Alert‐All

(Todas las alertas de STA)

Muestra todos los atributos disponibles para las alertas de STA.

Plantillas Exchanges Overview (Descripción general de intercambios)

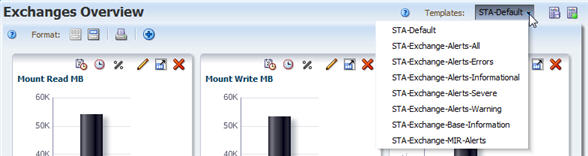

Descripción de la ilustración t_libexch.jpg

STA‐Default

(STA predeterminado)

Muestra información de estado e identificación para la unidad, los medios y la biblioteca involucrados en cada intercambio.

STA-Exchange-Alerts-All

(Todas las alertas de intercambio de STA)

Muestra información sobre las alertas que se han producido durante los intercambios. No se incluyen los intercambios que no generaron una alerta.

STA-Exchange-Alerts-Errors

(Errores de alertas de intercambio de STA)

Muestra todos los intercambios que resultaron en al menos una alerta de cinta de advertencia o grave. Los atributos mostrados proporcionan detalles sobre los tipos de errores que se han producido. Muchas alertas de cinta indican un error en el intercambio que pueden poner los datos en riesgo. Las alertas de cinta de advertencia indican un error que puede estar asociado con un error de hardware.

Es posible que su representante de asistencia de Oracle le solicite usar esta plantilla antes de enviar la información de registro de errores.

STA-Exchange-Alerts-Informational

(Alertas de intercambio de STA informativas)

Muestra todos los intercambios que resultaron en al menos una alerta de cinta informativa. Los atributos mostrados proporcionan detalles sobre los tipos de alertas que se han producido. Las alertas de cinta informativas no indican un error en el intercambio; las alertas de limpieza son un ejemplo.

STA-Exchange-Alerts-Severe

(Alertas de intercambio de STA graves)

Muestra todos los intercambios que resultaron en al menos una alerta de cinta grave. Los atributos mostrados proporcionan detalles sobre los tipos de errores que se han producido. Muchas alertas de cinta indican un error en el intercambio que pueden poner los datos en riesgo.

STA-Exchange-Alerts-Warning

(Advertencia de alertas de intercambio de STA)

Muestra todos los intercambios que resultaron en al menos una alerta de cinta de advertencia. Los atributos mostrados proporcionan detalles sobre los tipos de errores que se han producido. Las alertas de cinta de advertencia indican un error en el intercambio que puede estar asociado con un error de hardware.

STA-Exchange-Base Information

(Información básica de intercambio de STA)

Muestra información básica para todos los intercambios, como número de serie de volumen y unidad, estado de unidades y medios, estado de intercambio de unidades y medios, lectura y escritura MB, y horas.

STA-Exchange-MIR-Alerts

(Alertas MIR de intercambio de STA)

Muestra todos los intercambios que resultaron en alertas relacionadas con el registro de información de medios (MIR). Es posible que su representante de asistencia de Oracle le solicite usar esta plantilla antes de enviar la información de registro de errores.

Plantillas Drive Cleanings Overview (Descripción general de limpieza de unidades)

Descripción de la ilustración t_drvclean.jpg

STA‐Default

(STA predeterminado)

Muestra información de estado e identificación para la unidad, los medios y la biblioteca involucrados en cada intercambio de limpieza.

STA-Cleaning-All

(Toda limpieza de STA)

Muestra todos los atributos de intercambio de limpieza.

STA-Cleaning-Base-Information

(Información básica de limpieza de STA)

Muestra información básica para todos los intercambios de limpieza, como número de serie de volumen y unidad, limpiezas de por vida de unidades y usos de limpieza máximos y actuales.

Plantillas Media Validation Overview (Descripción general de validación de medios)

Descripción de la ilustración t_mvovw.jpg

STA‐Default

(STA predeterminado)

Muestra información resumida para todas las solicitudes de validación de medios. Los atributos mostrados identifican el estado de la solicitud, la prueba de verificación, el iniciador y el nombre de la política, si corresponde. Los resultados de la validación se muestran para las validaciones completas.

STA‐MediaValidation‐All

(Todas las validaciones de medios de STA)

Muestra todos los atributos disponibles para todas las validaciones de medios.

Plantillas All Messages – Overview (Todos los mensajes - Descripción general)

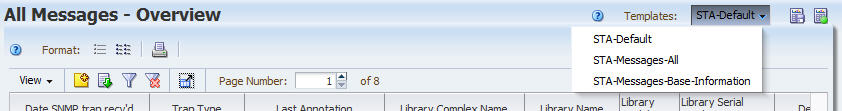

Descripción de la ilustración t_notifovw.jpg

STA‐Default

(STA predeterminado)

Muestra las capturas de SNMP, incluidos detalles sobre la biblioteca y el dispositivo involucrados.

STA-Messages-All

(Todos los mensajes de STA)

Muestra todos los atributos disponibles para las capturas de SNMP (no hay gráficos disponibles para esta pantalla).

STA- Messages-Base-Information

(Información básica de mensajes de STA)

Muestra datos básicos para las capturas de SNMP; útil para obtener una descripción, una descripción general y un listado de los mensajes de STA.

Plantillas All Messages – Analysis (Todos los mensajes - Análisis)

Descripción de la ilustración t_notifanlys.jpg

STA‐Default

(STA predeterminado)

Resume los niveles de gravedad de mensajes de STA por complejo de bibliotecas.
