图形出现在以下类型的屏幕的主窗口中：
显示板
概览
分析
本部分介绍概览和分析屏幕上提供的图形类型，并提供有关修改图形外观及显示的数据的说明。它阐述了以下主题：
所有 STA 概览和分析屏幕都采用相同的常规结构和布局。主窗口分成位于顶部的图形区和位于底部的表区。两个区域之间的边界用 Collapse Pane 图标（该图标始终可见）和 Resize 控制栏（该图标在将鼠标移到两个区之间的空间上方时显示）标记。
STA 包含两种类型的图形屏幕：概览和分析。本部分介绍图形特征以及两种屏幕类型均包含的任务。有关每种类型特有的特征，请参见后续各部分。
本部分介绍 STA 中使用的图形类型。另外还将介绍用于从图形中获取大多数信息的可执行的操作。
线形图用于比较一个或多个资源在一段时间内的实际值。每条线代表一个资源（磁带机或介质）或其他数据类别。水平轴上始终显示时间。线上的每个点代表某个时间点上的实际值。一个线形图上必须至少提供两个数据点；如果只有一个数据点，则图形将显示为条形图。
|
注: 大多数 STA 线形图（磁带库、复合磁带库、磁带机和介质）的默认日期范围为最近 30 天。用于交换时，默认日期范围为一天（当天）。 |
| 用户操作 | 描述 |
|---|---|

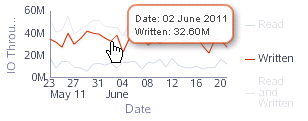

| 显示详细值 | 将鼠标移到线上的某个时间点上方可在工具提示中显示特定值。图形上的其他线会暗显。  对以下插图的说明： if_linedetail.png |

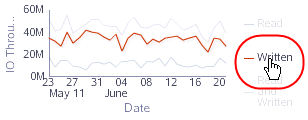

| 突出显示值 | 将鼠标移到图例的某个区域上方可在图形上突出显示该线。所有其他线保留在图形上，但是会暗显。  对以下插图的说明： if_linehighlight.png |
面积图用于比较两个或更多资源在一段时间内的百分比值。面积图与线形图相似，但是线下方的面积使用颜色或图案填充。每条线代表一个资源（磁带机或介质）或其他类别的数据，线下方面积的大小代表资源所占总数的百分比。水平轴上始终显示时间。线上的每个点代表某个时间点上的实际数据值。
|
注: 大多数 STA 面积图（磁带库、复合磁带库、磁带机和介质）的默认日期范围为最近 30 天。用于交换时，默认日期范围为一天（当天）。 |
| 用户操作 | 描述 |
|---|---|

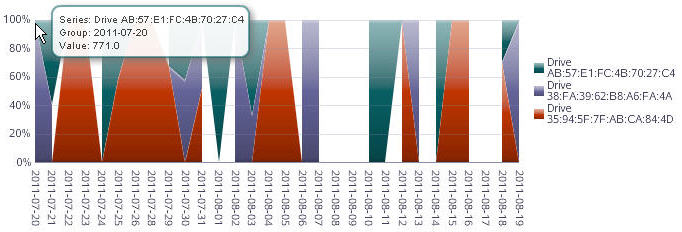

| 显示详细值 | 将鼠标移到线上的某个时间点上方可在工具提示中显示特定值。图形上的其他部分暗显。  对以下插图的说明： if_areadetail.jpg |

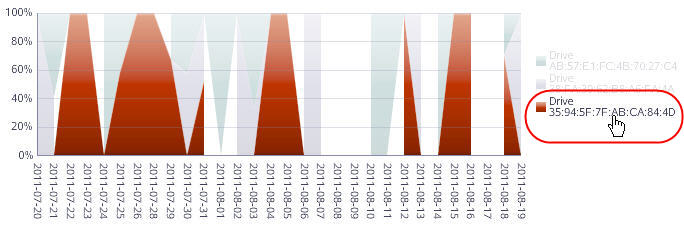

| 突出显示值 | 将鼠标移到图例的某个区域上方可在图形上突出显示该部分。所有其他部分保留在图形上，但是暗显。  对以下插图的说明： if_areahighlight.jpg |
条形图用于显示一个或多个资源在某个时间点的实际值。每个条形代表一个资源（磁带机或介质）或其他类别的数据，条形的大小代表资源的实际值。
| 用户操作 | 描述 |
|---|---|
| 显示详细值 | 将鼠标移到条形上方可在工具提示中显示特定值。图形上的其他条形暗显。 |
| 链接到详细信息屏幕 | 注：此操作只能在显示板上执行。

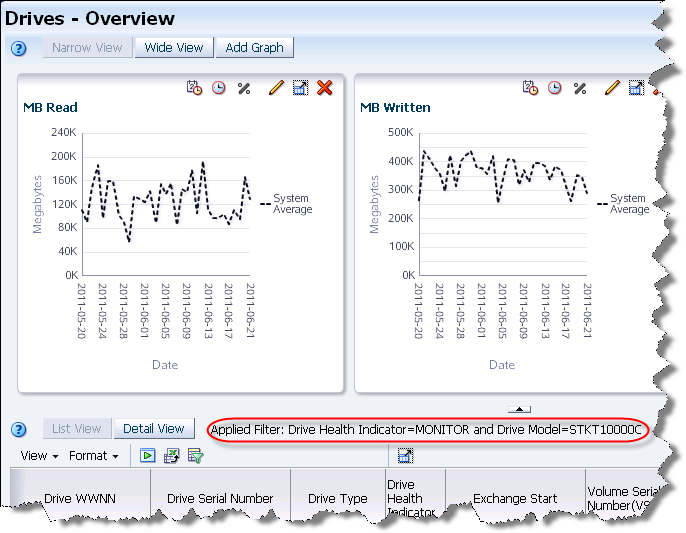

单击条形的区域可链接到该资源类型的详细信息屏幕；在此示例中，该链接指向 "Drives –Overview" 屏幕。该屏幕上的 "List View" 表指示已应用筛选器：  对以下插图的说明： if_barlinktarget.png |

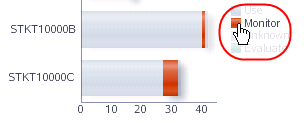

| 突出显示值 | 将鼠标移到图例的某个区域上方可在图形上突出显示该条目。所有其他条目保留在图形上，但是暗显。  对以下插图的说明： if_barhighlight.png |
饼图用于比较两个或更多资源在某个时间点的百分比值。饼图的每个部分代表一个资源（磁带机或介质）或其他数据类别，各部分的大小代表资源所占总数的百分比。有意义的饼图至少需要两个资源的绘图，因为仅有一个资源将占据整个饼。
| 用户操作 | 描述 |
|---|---|

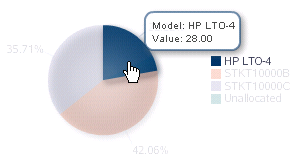

| 显示详细值 | 将鼠标移到饼图的某个部分上方可在工具提示中显示百分比值。饼图的其他部分会暗显。  对以下插图的说明： if_piedetail.png |
| 链接到概览屏幕 | 注：此操作只能在显示板上执行。

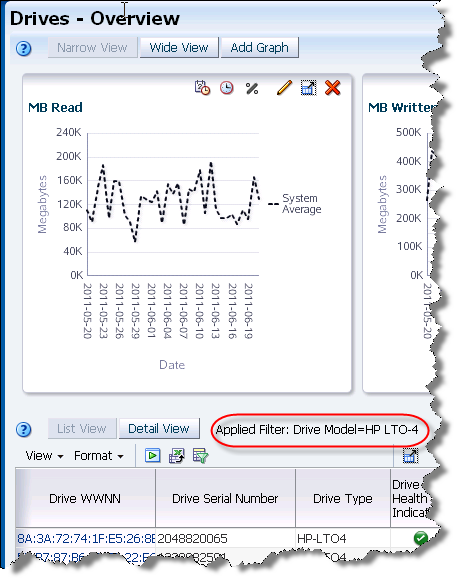

单个某个饼部分可链接到该资源类型的概览屏幕；在此示例中，该链接指向 "Drives –Overview" 屏幕。该屏幕上的 "List View" 表指示已应用筛选器：  对以下插图的说明： if_pielinktarget.png |

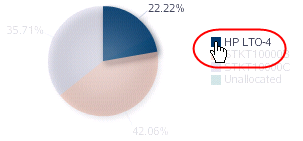

| 突出显示值 | 将鼠标移到图例的某个区域上方可在饼图中突出显示该条目。所有其他条目保留在图表上，但是会暗显。  对以下插图的说明： if_piehighlight.png |

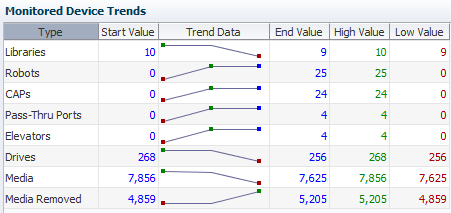

嵌入式火花图包括在一些显示板表 portlet 中（有关表 portlet 的描述，请参见《STA 用户指南》）。火花图是一种小型线形图，最多可以绘制选定日期范围的四个关键值：开始、结束、高和低。火花图有助于了解数据值在一段时间内的模式。
根据选择的日期范围以及关键值的变化情况，指定的图表可能仅绘制两个或三个点，而不是四个。这是因为当两个关键值在日期和值上都很接近时，一个值的点可能会隐藏另一个值的点。针对较短的日期范围进行筛选可以显示更多详细信息。

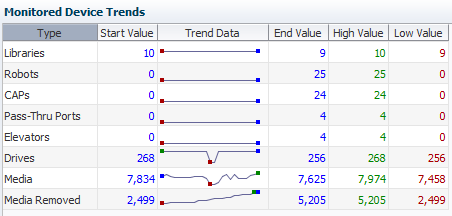

图 3-1 到图 3-3 显示了同一个显示板 portlet 的三个不同日期范围。因为这三个范围都使用当前日期作为结束日期，因此它们的结束值相同。但其他关键值有所不同，因为每个日期范围的开始日期和相对的高值和低值有所不同。
概览屏幕的图形区包括图形区工具栏以及一个或多个图形窗格。每个图形窗格也包含一个图形窗格工具栏。当显示多个图形窗格时，图形窗格将平铺，每行最多三个图形窗格。一次最多可以显示 15 个图形窗格。
可以通过以下任一操作修改各个图形窗格中显示的数据：
更改显示的属性；有关详细信息，请参见下方的"图形化属性"。
更改显示的日期范围；有关详细信息，请参见下方的"日期范围"。
在实际值与百分比值之间切换；有关详细信息，请参见下方的"实际值和百分比值"。
向图形中添加各个资源以进行直接比较；有关详细信息，请参见"各个记录"。
每个图形窗格仅显示一个磁带机或介质属性的值。可以通过单击图形窗格工具栏上的 Change Graphed Attribute 图标并选择该资源类型的任何可用属性来更改显示的属性。
有关详细说明，请参见"更改图形化的属性"。
默认情况下，大多数图形窗格显示以前 30 天的值。这是一个每天更新的滚动时间段。这种情况的例外是 "Exchanges Overview" 屏幕上的图形窗格，这些窗格仅显示当前日期的值。
可以通过单击图形窗格工具栏上的 Choose Date Range 图标更改日期范围。然后，可以指定为日期范围指定新的开始和结束日期，或者指定某个时间点（一天）。一天以上的日期范围以线形图显示。时间点图形以条形图显示。有关详细说明，请参见"更改日期范围"。
在指定了单个图形的新日期范围后，可以通过单击 Synchronize Date Range 图标将该范围应用于屏幕上的所有图形。有关详细说明，请参见"在所有图形中同步日期范围"。
默认情况下，图形窗格显示实际数据值。您可以选择切换为百分比显示，将单个资源值以占整体的百分比形式显示。实际值以线形图显示，百分比值以面积图显示。
可以通过选择图形窗格工具栏上的 Show Percentages 图标在实际值显示与百分比值显示之间切换。
有关详细说明，请参见"在实际值与百分比值间切换－概览屏幕"。
计量单位在每个图形窗格的水平轴和垂直轴上标识。在显示一段时间的值的线形图和面积图上，时间始终显示在水平轴上，属性值显示在垂直轴上。两个轴的刻度会自动调整，为图形中包含的值提供有用的详细信息量。
如果图形化的属性包括计量单位（例如 MB Read），则给点数据点的总值是属性中包含的计量单位与垂直轴的计量单位的乘积。下面显示的示例图形窗格在垂直轴上使用了不同的计量单位。

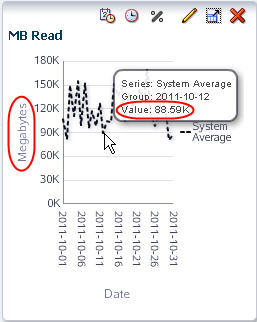

在 "MB Read" 图形中，突出显示的数据点指示值 88.59K。因为垂直轴兆字节计算，因此该数据点的值实际上是 88.59K 兆字节（即 88,590 MB）。

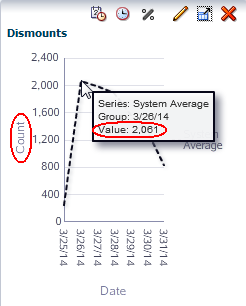

在 "Dismounts" 图形中，突出显示的数据点表示值 2,061。由于垂直轴上没有乘数，因此该数据点的值实际上就是 2,061。
在首次启动概览屏幕时，图形窗格仅显示其选定属性的系统平均值。通过将资源添加到图形中，可以单个资源互相比较，也可以单个资源与系统平均值比较。通过在 "List View" 表上选择单个资源记录然后将选择内容应用于图形，可以添加单个资源。然后，单个值会在图形上突出显示，系统平均值会显示为重影。
只需选择不同的资源并重新应用选择，可以更改显示的资源。如果选定资源没有任何数据，则不会在图形上出现任何值，但会将资源添加到图形关键值以指示选择了该资源。在离开概览屏幕时，会清除选择内容，因此在返回时，图形窗格将重新仅显示系统平均值。
要从图形中清除所有资源而不退出屏幕，可取消选择 "List View" 表上的所有记录，然后将选择内容重新应用于图形。
有关详细说明，请参见"将磁带库资源添加到图形中"。

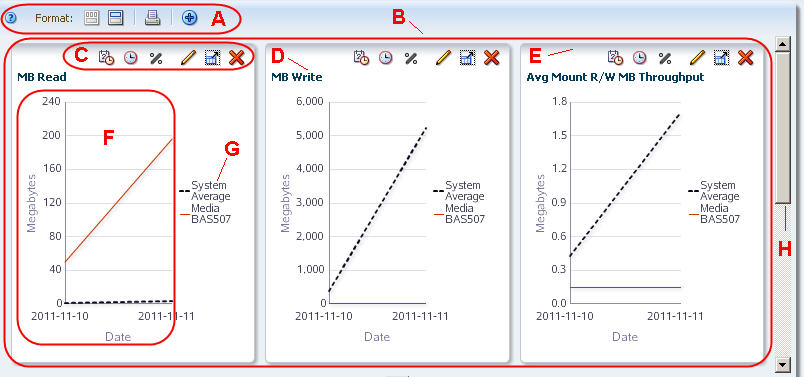

| 项目 | 名称 | 描述 |
|---|---|---|
| A | 概览图形区工具栏 | 提供对图形区管理命令的直接访问。有关每个图标的说明，请参见"概览屏幕的图形区工具栏"。 |
| B | 曲线图 | 图形按行平铺，每行最多三个。最多可显示五行。 |
| C | 概览图形窗格工具栏 | 提供对此图形窗格显示操作命令的直接访问。有关详细信息，请参见"概览屏幕的图形窗格工具栏"。 |
| D | 图形窗格标题 | 标识图形化的属性。 |
| E | 图形窗格边框 | 图形窗格顶部的阴影区。可用于抓取和移动窗格。有关详细信息，请参见"重新排列图形窗格"。 |
| F | 曲线图 |
显示图形主体的区域。水平轴始终为日期，垂直轴为所显示值的计量单位。 |
| G | 图例 | 图形中包含的项目的图例说明。 |
| H | 垂直滚动条 | 仅当在一行中要显示的图形太多时才显示。 |
概览图形区工具栏显示在图形区顶部。它提供对控制图形区整体显示的常用命令的直接访问。
| 图标 | 名称 | 描述 |
|---|---|---|
 |
帮助 | 显示图形区的帮助。
相关主题：《STA 用户指南》 |
 |
窄视图 | 按行跨图形区平铺图形窗格，每行最多三个图形。这是默认视图。
相关主题："在窄视图和宽视图之间切换" |
 |
宽视图 | 跨整个图形区水平展开每个图形，单个图形垂直堆叠。
相关主题："在窄视图和宽视图之间切换" |
 |
可打印图形 | 提供“快速打印”功能。在单独的浏览器选项卡或窗口中显示所显示图形的可打印形式。
相关主题："执行图形“快速打印”" |
 |
添加图形 | 添加新图形窗格，该窗格显示图形区的默认属性。
相关主题："添加图形窗格" |
概览图形窗格工具栏显示在概览屏幕上每个图形窗格的顶部。它提供对常用的图形窗格修改命令的直接访问。
| 图标 | 名称 | 描述 |
|---|---|---|
 |
选择日期范围 | 显示日期编辑器，可使用该编辑器将日期范围更改为新的范围或某一天。
相关主题："更改日期范围" |
 |
同步日期范围 | 将当前图形窗格的日期范围应用于屏幕上的所有图形窗格。
相关主题："在所有图形中同步日期范围" |
 |
显示百分比 | 在实际值显示与百分比值显示之间切换。
相关主题："在实际值与百分比值间切换－概览屏幕" |
 |
更改图形化属性 | 可用于更改图形上显示的属性。
相关主题："更改图形化的属性" |
 |
分离窗格 | 将图形与屏幕分离，并将其显示在浏览器前景中的单独窗口中。
相关主题："分离图形窗格" |
 |
删除窗格 | 从屏幕中删除图形窗格。
相关主题："删除图形窗格" |
分析屏幕的图形区包括了图形区工具栏以及一个或多个图形窗格。每个图形窗格也包含一个图形窗格工具栏。
分析屏幕上的默认图形区只有一个图形窗格，显示整个系统的摘要信息。分析屏幕上的图形化属性始终是对应的（磁带机或介质）运行状况指示器。
通过在数据透视表中选择不同的行层并将选择内容应用于图形，可以更改图形窗格的数量及其显示的数据。只要显示了多个窗格，最左边窗格将始终显示摘要信息，其余窗格显示详细信息。
有关详细说明，请参见"数据图形化任务"。

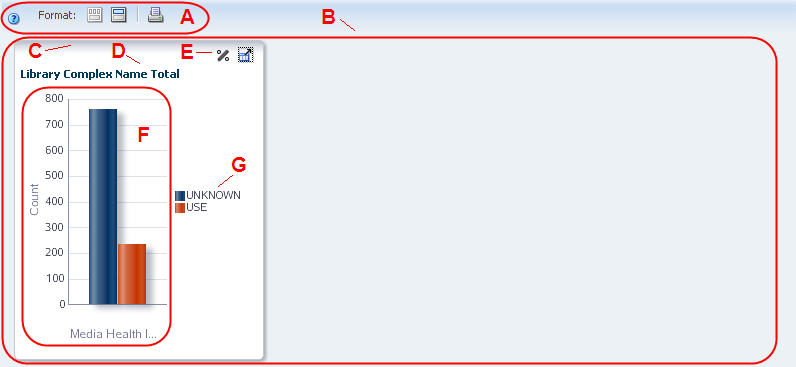

| 项目 | 名称 | 描述 |
|---|---|---|
| A | 分析图形区工具栏 | 提供对图形区管理命令的直接访问。有关每个图标的说明，请参见"概览屏幕的图形区工具栏"。 |
| B | 曲线图 | 图形按行平铺，每行最多三个。最多可显示五行。默认视图仅显示一个图形。 |
| C | 图形窗格边框 | 图形窗格顶部的阴影区。
注：分析屏幕图形窗格无法重新排列。 |
| D | 图形窗格标题 | 标识图形化的属性。 |
| E | 分析图形窗格工具栏 | 提供对此图形窗格显示操作命令的直接访问。有关详细信息，请参见"分析屏幕的图形窗格工具栏"。 |
| F | 曲线图 |
显示图形主体的区域。 |
| G | 图例 | 图形中包含的项目的图例说明。 |
分析图形区工具栏显示在图形区顶部。它提供对控制图形区整体显示的常用命令的直接访问。
| 图标 | 名称 | 描述 |
|---|---|---|
|
帮助 | 显示图形区的帮助。
相关主题：《STA 用户指南》 |
|
窄视图 | 按行跨图形区平铺图形窗格，每行最多三个图形。这是默认视图。
相关主题："在窄视图和宽视图之间切换" |
|
宽视图 | 跨整个图形区水平展开每个图形，单个图形垂直堆叠。
相关主题："在窄视图和宽视图之间切换" |
|
可打印图形 | 提供“快速打印”功能。在单独的浏览器选项卡或窗口中显示所显示图形的可打印形式。
相关主题："执行图形“快速打印”" |
分析图形窗格工具栏显示在分析屏幕上每个图形窗格的顶部。它提供对常用的图形窗格修改命令的直接访问。
| 图标 | 名称 | 描述 |
|---|---|---|
|
显示百分比 | 在实际值显示与百分比值显示之间切换。
相关主题："在实际值与百分比值间切换－分析屏幕" |
|
分离窗格 | 将图形与屏幕分离，并将其显示在浏览器前景中的单独窗口中。
相关主题："分离图形窗格" |
通过这些过程，可以修改 STA 屏幕上图形的外观和排列。有些任务适用于概览屏幕和分析屏幕，而其他任务则仅适用于概览屏幕；这种区分在每个过程的顶部进行标识。
|
注: 此过程既适用于概览屏幕，也适用于分析屏幕。 |
使用此过程可将图形窗格从图形区中分离，并将其显示在浏览器前景中的单独窗口中。分离了图形窗格后，可以调整其大小，并可将其移到浏览器窗口中的任意位置。一次只能分离一个窗格。

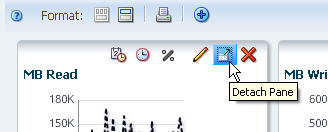

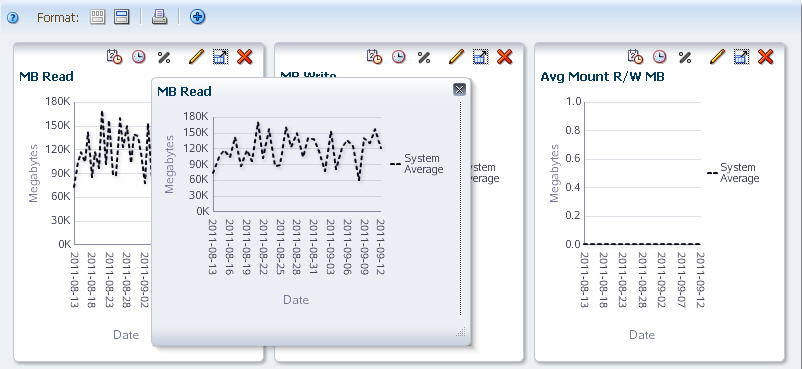

单击图形窗格工具栏中的 Detach Pane。
图形窗格显示在屏幕前景中的单独窗口中。
|
注: 如果导航到另一个屏幕，该窗格会自动关闭。 |
（可选）可以按如下方式移动窗格或调整其大小：
要移动窗格，请单击并拖动顶部边框。
要调整窗格大小，可单击并拖动窗格的边或角。
要将图形窗格恢复到正常位置，请执行以下任一操作：
单击图形窗格工具栏中的 Close。
单击另一个图形窗格中的 Detach Pane。这会将第一个图形窗格恢复到其默认位置，并在前景中显示第二个图形窗格。
|
注: 此过程仅适用于概览屏幕。 |

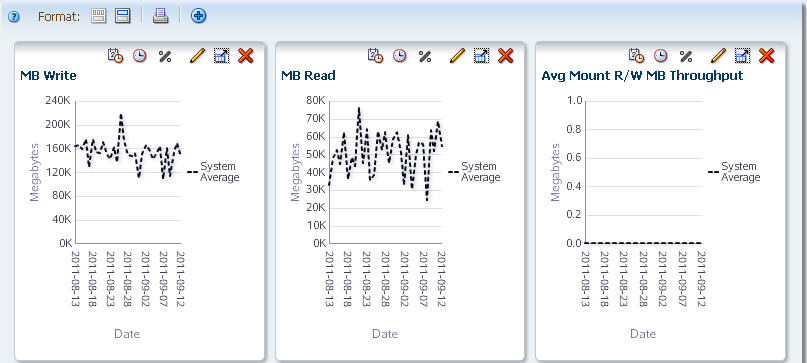

使用此过程可重新排列图形区中的图形窗格。此过程可用于窄视图或宽视图中。

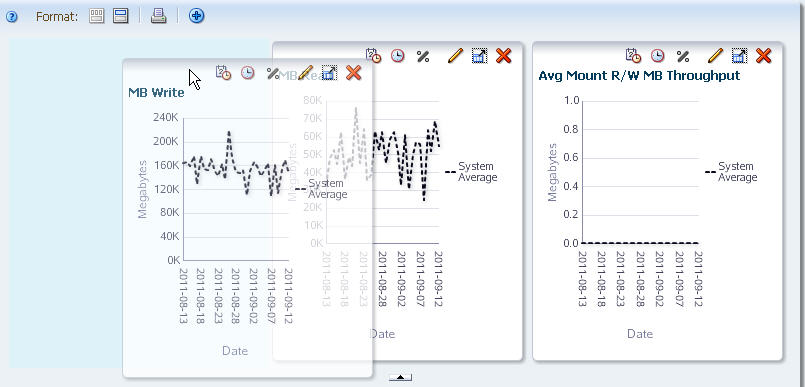

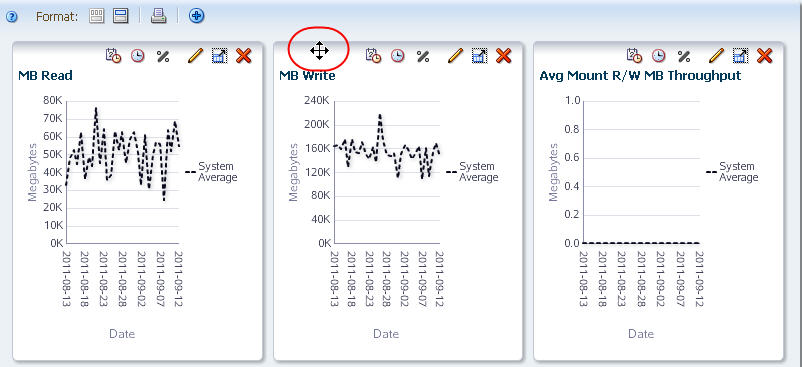

将鼠标移到要移动的窗格的图形窗格边框上方。此时将显示 Move Object 光标。
单击窗格并将其拖到其新位置。
窗格靠近所需的位置后，释放光标。
窗格会卡扣到位。您不需要将其准确定位。
|
注: 此过程仅适用于概览屏幕。 |
使用此过程将在屏幕中添加图形窗格。根据以下条件在新图形中显示数据：
图形显示资源类型的默认属性。对于介质，默认显示 "Data Mounts"；对于磁带机，默认显示 "MB Read"。可以将该属性更改为资源的任何可用属性。
如果现有的图形窗格已经全部同步到同一个日期范围，则新图形将使用相同的日期范围；否则，图形将使用系统默认日期范围（前 30 天）。
即使所有现有图形都显示百分比，新图形也会显示实际值。
如果已将个别资源应用于现有图形，新图形将显示相同的资源。

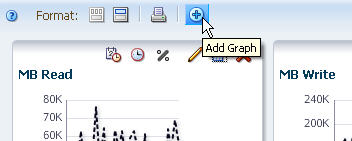

在图形区工具栏上单击 Add Graph。
|
注: 一次最多可以显示 15 个图形窗格，达到 15 个后将禁用 Add Graph 图标（暗显）。 |
图形窗格添加到图形区显示的末尾。可能需要使用垂直滚动条才能查看图形。
要将窗格移到新位置，请参见"重新排列图形窗格"。
要将不同的属性图形化，请参见"更改图形化的属性"。
|
注: 此过程仅适用于概览屏幕。 |

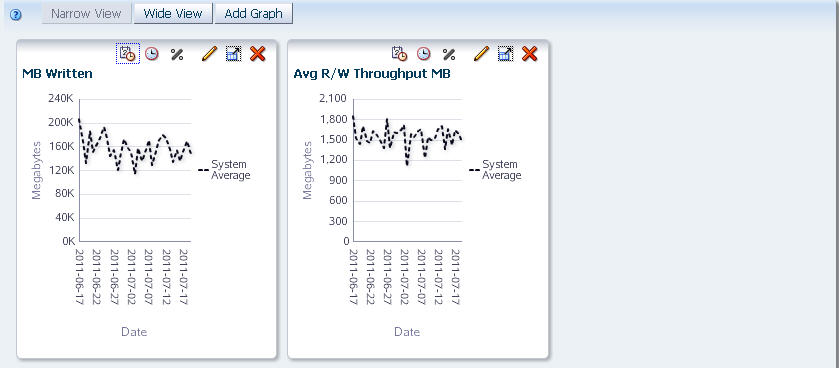

使用此过程可从图形区显示中删除图形窗格。

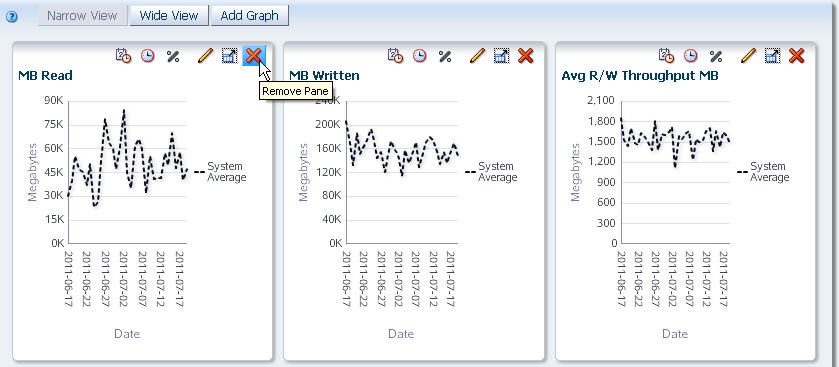

单击图形窗格工具栏上的 Remove Pane。
此时将从显示中删除窗格。
有关将图形窗格恢复显示的说明，请参见"添加图形窗格"。
|
注: 此过程既适用于概览屏幕，也适用于分析屏幕。 |
使用此过程可以以窄格式和宽格式显示图形。窄视图是默认设置，可用于并排比较图形化的属性。宽视图可用于更加详细地查看每个图形。

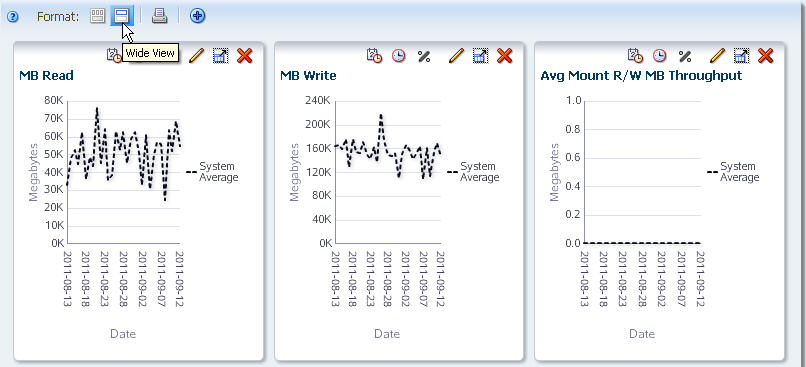

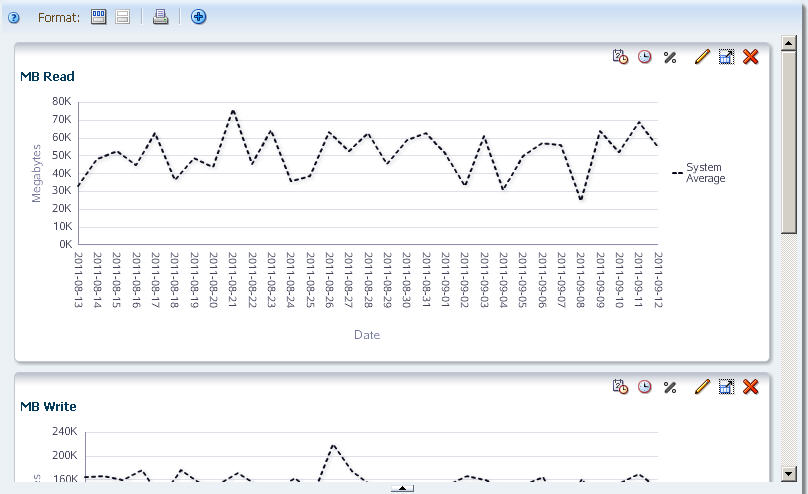

在图形区工具栏上单击 Wide View。
显示将变为宽视图，其中的每个图形窗格横向展开跨越整个图形区。会出现一个垂直滚动条，可以向下滚动到剩余窗格。

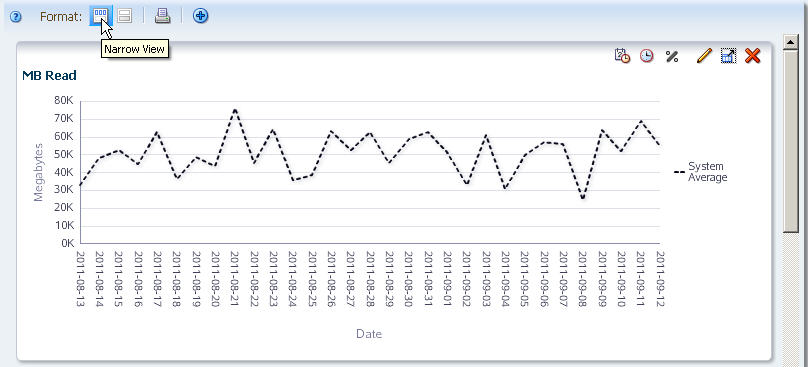

要切换回窄视图，请单击图形区工具栏上的 Narrow View。
|
注: 此过程既适用于概览屏幕，也适用于分析屏幕。 |
使用此过程可对当前显示的所有图形执行“快速打印”。
|
注: 为了获得最佳结果，可能需要以 "Wide View" 模式显示图形。这样可以在打印的图形中看到更多详细信息。 |

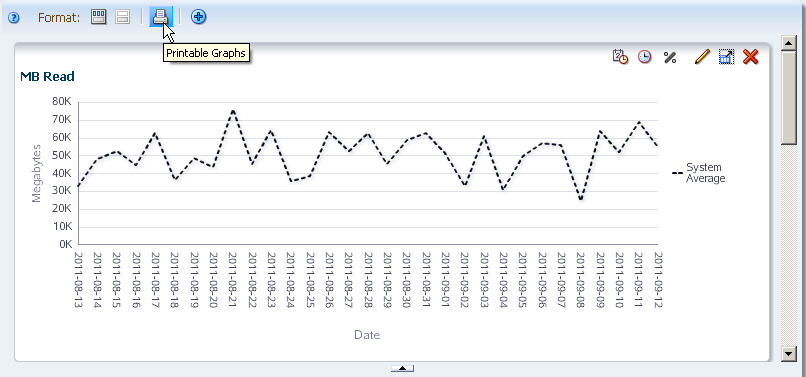

在图形区工具栏上单击 Printable Graphs。
在浏览器窗口中将创建一个新选项卡，以可打印格式显示所有图形。
可以使用浏览器的标准打印功能将此显示内容发送到打印机。
通过这些过程，可以修改在一个或多个图形窗格中显示的数据。有些任务适用于概览屏幕和分析屏幕，而其他任务则仅适用于一种屏幕类型；这种区分在每个过程的顶部进行标识。
|
注: 此过程仅适用于概览屏幕。 |
使用此过程可更改在图形窗格中显示的资源属性。

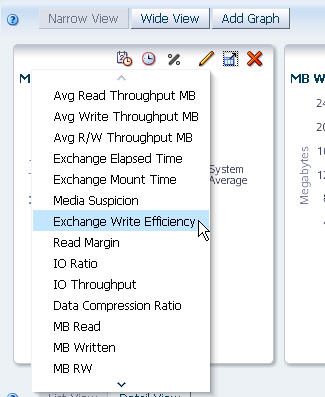

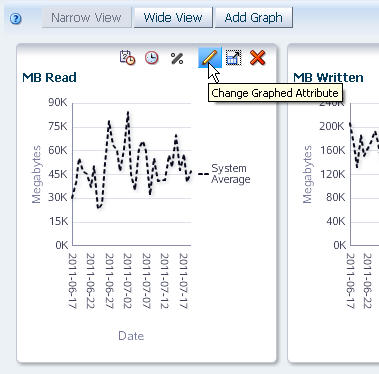

单击图形窗格工具栏中的 Change Graphed Attribute。

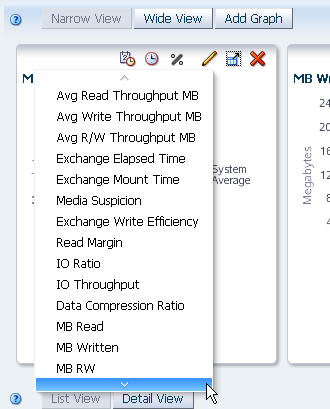

此时将显示一个菜单，其中显示此资源类型的所有可用属性。一次只能显示 14 个属性。通过菜单底部的滚动按钮，可以向下滚动整个列表。
选择希望图形显示的属性。

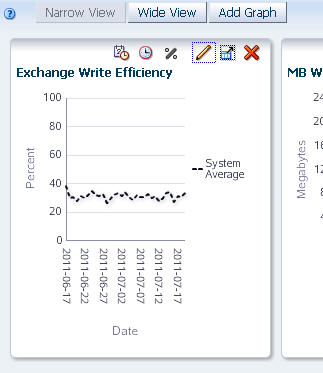

图形会根据您的选择进行更新。
|
注: 此过程仅适用于概览屏幕。 |
使用此过程可更改图形窗格上的日期范围。可以指定新的日期范围或时间点（一天）。

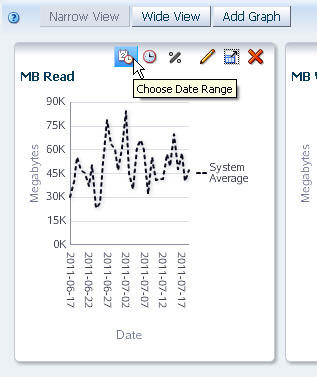

单击图形窗格工具栏中的 Choose Date Range。
此时将显示 Choose Date Range 对话框。
完成该对话框，指定某一天或一个日期范围。

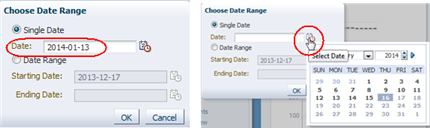

对于时间点，请执行以下操作：
选择 Single Date 选项。
在 Date 字段中，指定要显示的日期。可以手动键入日期，也可以在对话框上单击 Select Date 图标以启动日期编辑器并选择日期。日期格式为 yyyy‐mm‐dd。

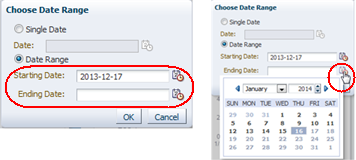

对于日期范围，请执行以下操作：
选择 Date Range 选项。
在 Starting Date 和 Ending Date 字段中，输入日期范围的第一天和最后一天。可以手动键入日期，也可以单击对话框上的 Select Date 图标以启动日期时间编辑器并选择一个日期。日期格式为 yyyy‐mm‐dd。
选择所需的日期后，单击 OK。
图形会根据您的选择进行更新。

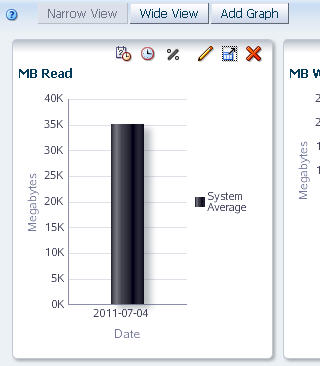

一个新日期（以条形图显示的一个日期图形）：

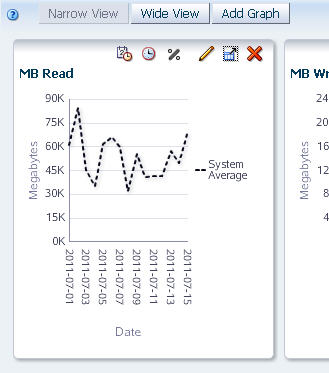

新的日期范围（以线形图显示的日期范围图形）：
|
注: 此过程仅适用于概览屏幕。 |
使用此过程可将所有图形窗格同步到相同的日期范围。

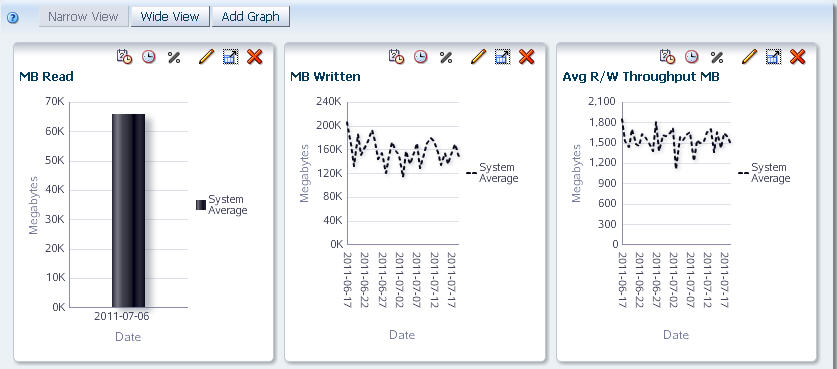

在屏幕上的一个图形窗格中，设置要应用于所有窗格的日期范围。有关说明，请参见"更改日期范围"。

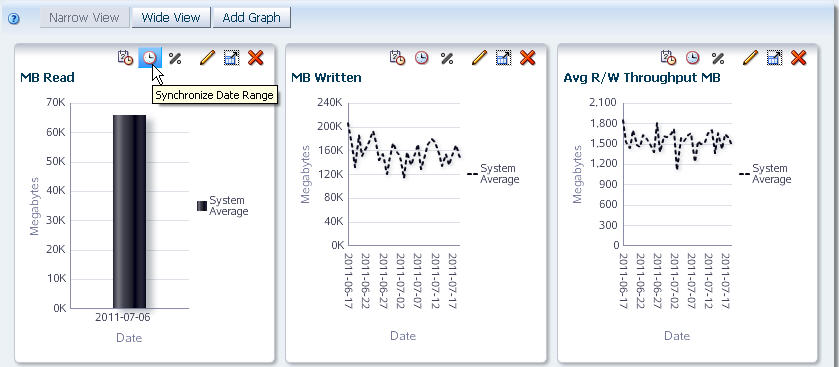

在该图形窗格的图形窗格工具栏上单击 Synchronize Date Range。

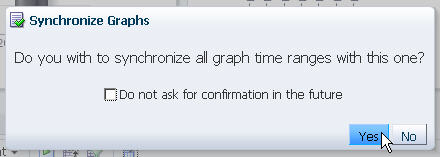

此时将显示 Synchronize Graphs 确认对话框。
单击 Yes 进行同步。

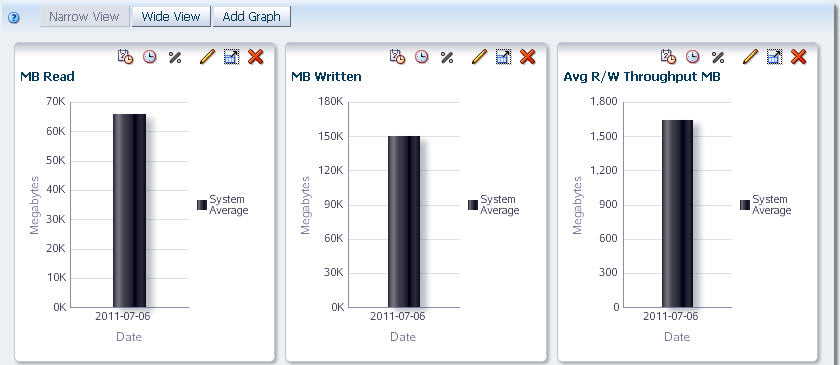

图形区中的所有图形窗格都同步为显示相同的日期范围。所有其他数据显示特征（图形化的属性、实际值与百分比值、添加的资源）保持不变。
|
注: 此过程仅适用于概览屏幕。 |

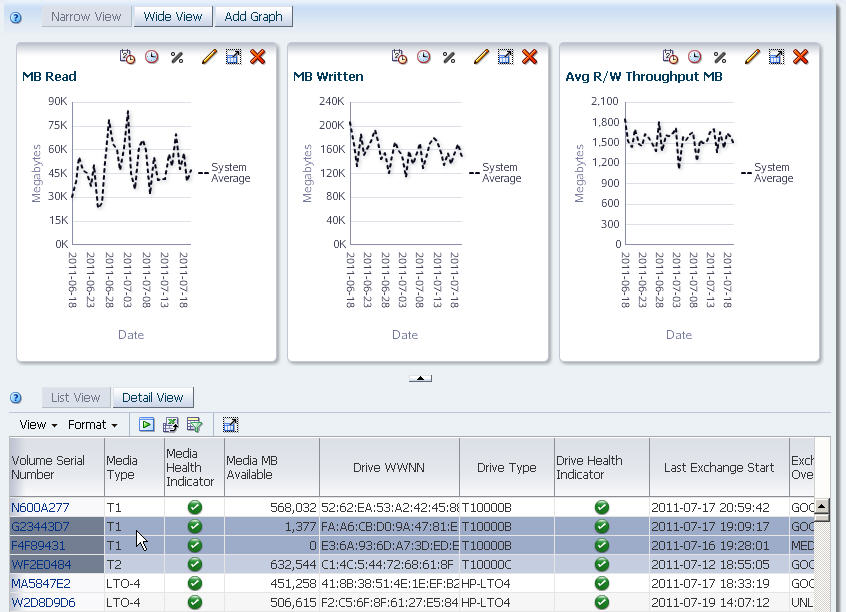

使用此过程可将选择的磁带库资源（如磁带库、介质等）添加到屏幕上的图形窗格中。在默认视图中，图形仅显示图形化属性的系统平均值。

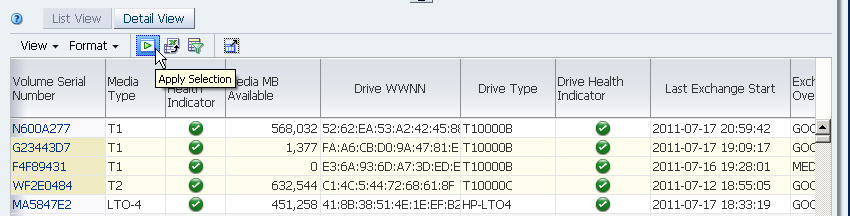

在 "List View" 表中，选择一个或多个资源。
单击 "List View" 工具栏中的 Apply Selection。

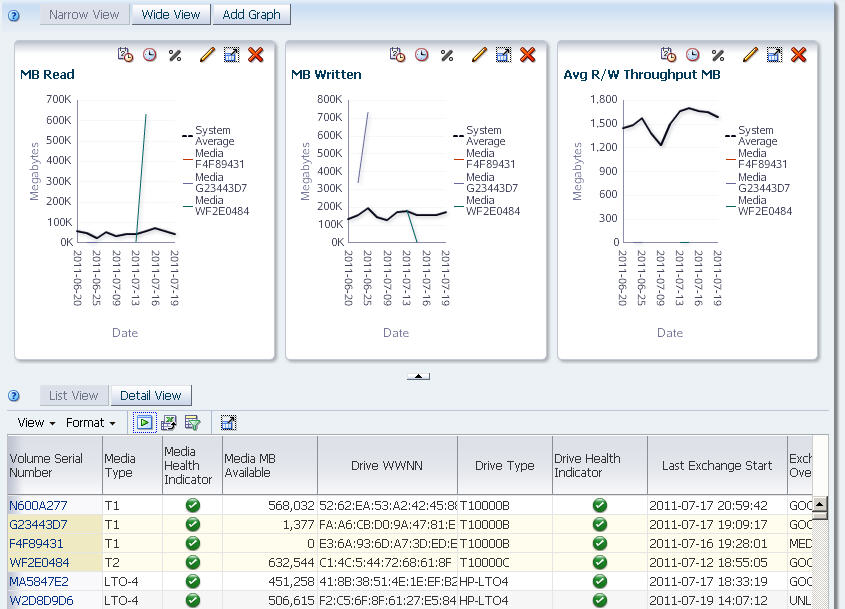

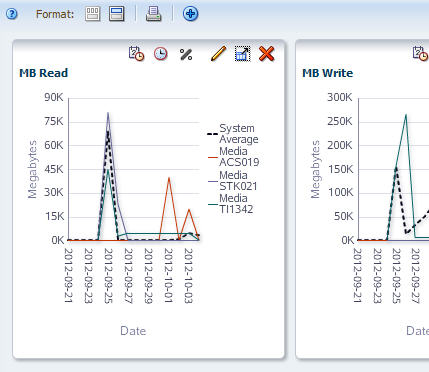

选择的资源添加到屏幕上的所有图形窗格中。
|
注: 根据所选资源的数据值，一个或多个窗格的比例可能会发生变化。水平轴和垂直轴的比例会自动调整以显示所选资源的有用详细信息量。 |
可以按如下所示更改选择的资源：
|
注: 此过程仅适用于概览屏幕。 |
使用此过程可在图形窗格上切换实际值与百分比值。默认情况下显示实际值。百分比值比较一组选定资源中的单个资源；因此，在图形中至少添加两个资源时，显示百分比值最有用。
将两个或更多资源添加到图形中。有关详细说明，请参见"将磁带库资源添加到图形中"。

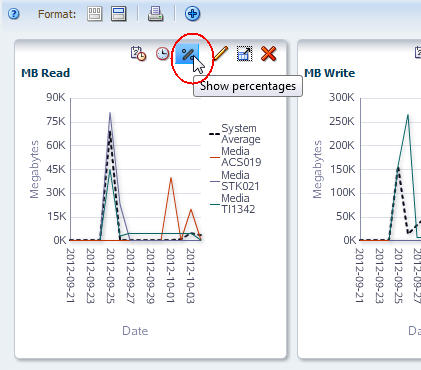

在图形窗格工具栏上单击 Show Percentages。

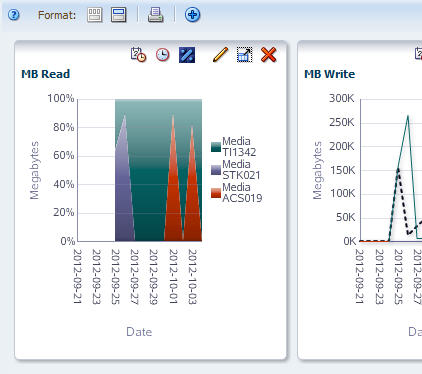

图形化的值从实际值变为百分比值，线形图变为面积图。
"Show Percentages" 图标相当于一个切换工具。再次单击它可以切换回实际值。
|
注: 此过程仅适用于分析屏幕。 |
使用此过程可在图形窗格上切换实际值与百分比值。默认情况下显示实际值。百分比值比较一组选定资源中的单个资源；因此，在图形中至少添加两个资源时，显示百分比值最有用。

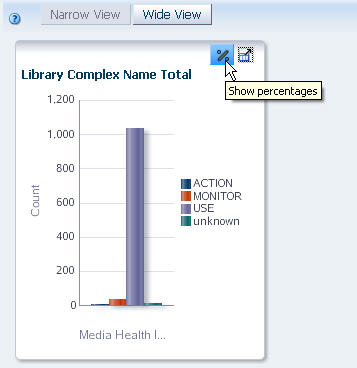

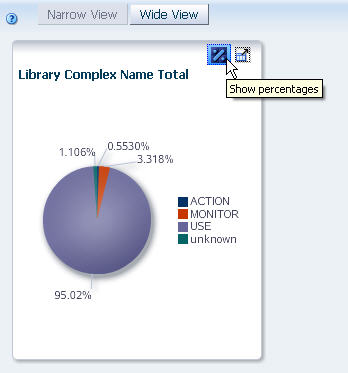

在图形窗格工具栏上单击 Show Percentages。

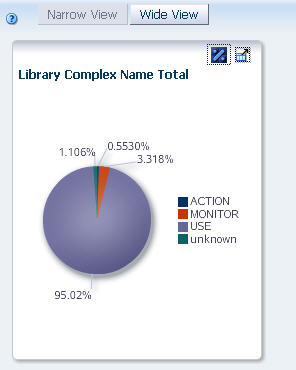

图形化的值从实际值变为百分比值，条形图变为饼图。
显示百分比图标相当于一个切换工具。再次单击它可以切换回实际值。
|
注: 此过程仅适用于分析屏幕。 |
使用此过程可以将数据透视表属性的详细信息数据图形化。这将导致图形区只包含一个图形窗格。
|
注: 可以仅将显示在行边上的属性进行图形化，并且一次仅图形化一行。如果选择列边属性，或者选择多行，则会看到错误 "Please select one and only one row." |

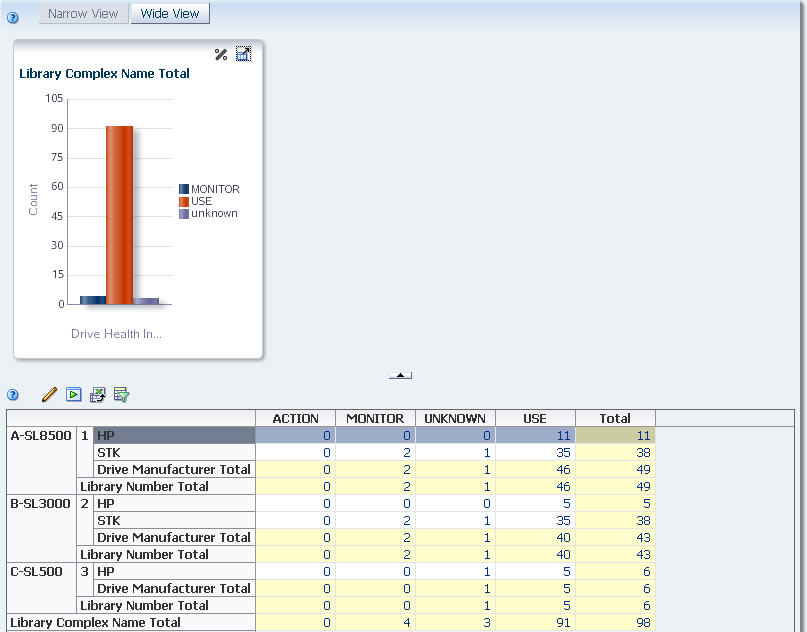

在数据透视表中，选择显示某个属性的一个值的行。
|
注: 在此示例中，选择了 "Drive Manufacturer" 属性值 "HP"。 |

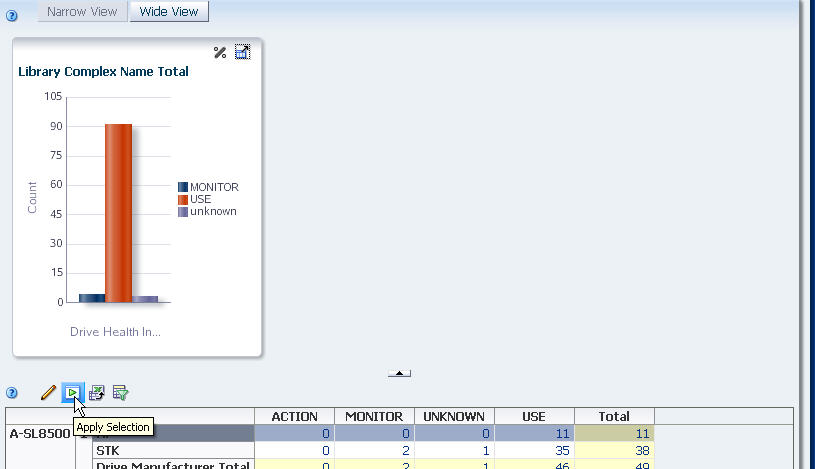

在数据透视表工具栏上单击 Apply Selection。
选择的属性值显示在单个图形窗格中。
|
注: 此过程仅适用于分析屏幕。 |

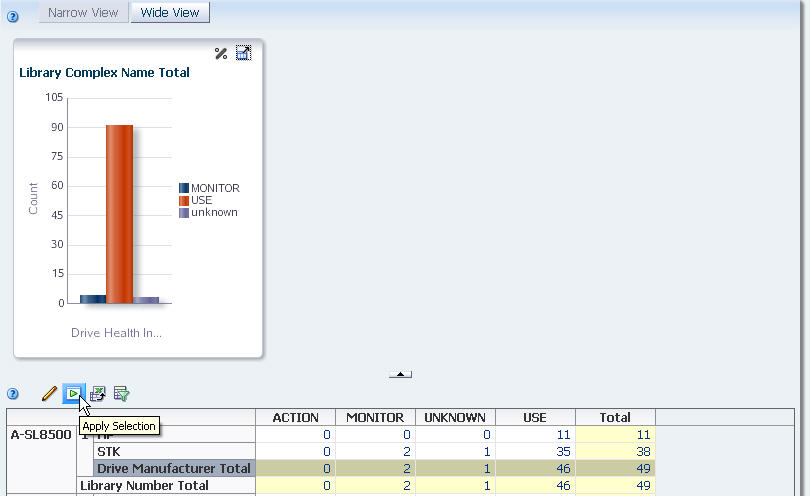

使用此过程可以将数据透视表中的汇总数据图形化。这将导致在图形区中出现多个图形窗格：汇总合计值占一个窗格，合计中包括的属性值各占一个窗格。
|
注: 可以仅将显示在行边上的属性进行图形化，并且一次仅图形化一行。如果选择列边属性，或者选择多行，则会看到错误 "Please select one and only one row." |

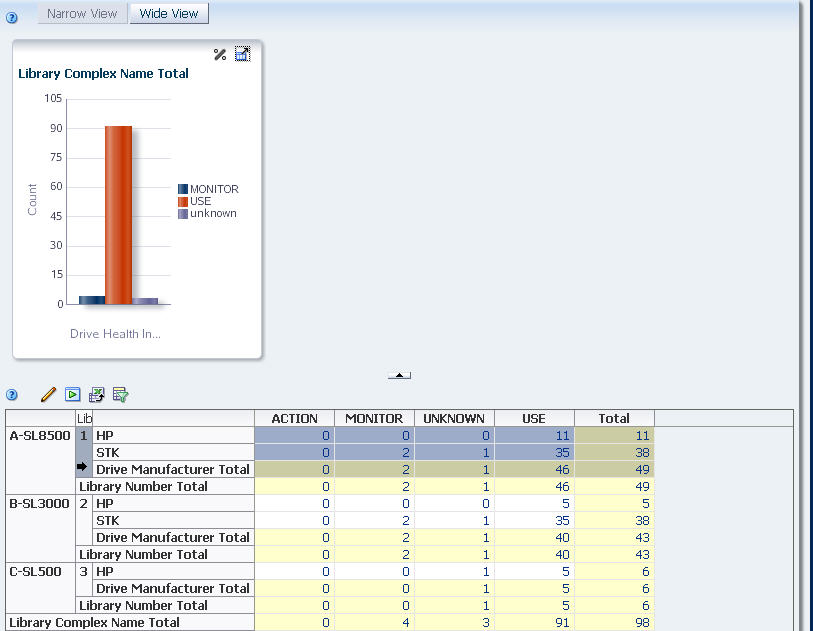

在数据透视表中，选择一个汇总了多个属性值的层。
|
注: 在此示例中，嵌套层为 "Library Number"，该层汇总了两个磁带机制造商 "HP" 和 "STK" 的数据。 |
在数据透视表工具栏上单击 Apply Selection。

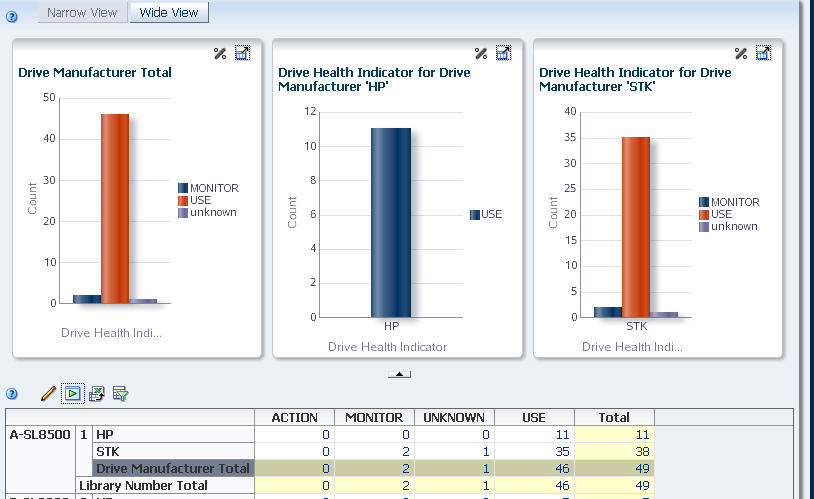

图形区将进行如下更新：
最左侧的窗格显示属性的汇总数据。
右侧的窗格显示汇总中包括的每个属性的详细信息，每个属性占一个窗格。在此示例中，有两个详细信息窗格：一个针对 "HP"，一个针对 "STK"。
