C Recovery Appliance X6およびX5のラック内配線表

この付録では、Recovery Appliance X6およびX5のフル・ラックおよび最小構成の各種コンポーネントの場所を示します。また、ラック内のコンポーネント間の配線接続も示します。

この付録には、次のセクションがあります。

C.1 ケーブルの色分け

Recovery Applianceで使用されるケーブルは、次のように色分けされています。

黒: ストレージ・サーバーのInfiniBandケーブル、AC電源ジャンパ・ケーブルおよびイーサネット・ケーブル
青: コンピュータ・サーバーのギガビット・イーサネット・ケーブル
赤: Integrated Lights Out Manager (ILOM)ケーブル

C.2 Recovery Appliance X6およびX5ラックのレイアウト

図C-1 に、Recovery Appliance X6またはX5のフル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

注意:

ラック最下部の1Uの空きスペースはオプションのInfiniBandスパイン・スイッチ用のもので、これはマルチラック設置の場合に使用されます。このスペースには他のユニットを設置しないでください。

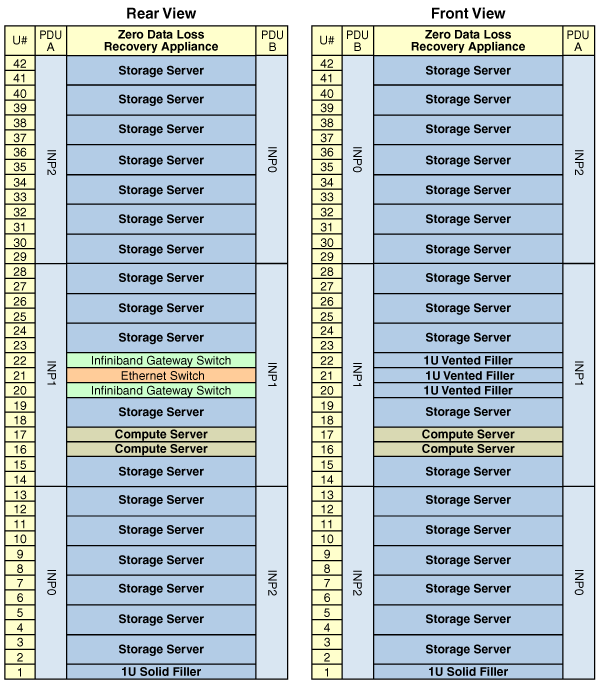

図C-1 Recovery Appliance X6またはX5のフル・ラックのラック・レイアウト

「図C-1 Recovery Appliance X6またはX5のフル・ラックのラック・レイアウト」の説明

図C-2に、Recovery Appliance X6またはX5の最小構成の前面図および背面図を示します。

図C-2 Recovery Appliance X6またはX5の最小構成のラック・レイアウト

「図C-2 Recovery Appliance X6またはX5の最小構成のラック・レイアウト」の説明

C.3 Oracle Integrated Lights Out Managerのケーブル接続

表C-1 に、Recovery Appliance X6またはX5のフル・ラックのサーバーからOracle ILOMスイッチへのケーブル接続を示します。ポート番号はストレージ・サーバーが少ない場合のラックと同じです。各サーバーのILOMポートは、NET MGTというラベルが付けられ、ラック・ユニット21のギガビット・イーサネット・スイッチに接続されます。

ILOMケーブルは赤色です。

表C-1 Recovery Appliance X6またはX5のフル・ラックのILOM配線

接続元のラック・ユニット(1)	コンポーネント	接続先イーサネット・ポート
U41	ストレージ・サーバー
U39	ストレージ・サーバー	2
U37	ストレージ・サーバー	4
U35	ストレージ・サーバー	6
U33	ストレージ・サーバー	8
U31	ストレージ・サーバー	10
U29	ストレージ・サーバー	12
U27	ストレージ・サーバー	14
U25	ストレージ・サーバー	18
U23	ストレージ・サーバー	22
U18	ストレージ・サーバー	26
U17	計算サーバー	28
U16	計算サーバー	30
U14	ストレージ・サーバー	32
U12	ストレージ・サーバー	34
U10	ストレージ・サーバー	36
U8	ストレージ・サーバー	38
U6	ストレージ・サーバー	40
U4	ストレージ・サーバー	42
U2	ストレージ・サーバー	44

^脚注1Unはラックのユニットの場所です。nは数値です。

C.4 管理ギガビット・イーサネットのケーブル接続

表C-2に、Recovery Appliance X6またはX5のフル・ラックのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。ポート番号はストレージ・サーバーが少ない場合のラックと同じです。イーサネット・スイッチはラック・ユニット21にあります。イーサネット・ケーブルは青色です。

表C-2 Recovery Appliance X6またはX5のフル・ラックのギガビット・イーサネット配線

接続元のラック・ユニット(2)	コンポーネント	接続先イーサネット・ポート
U41	ストレージ・サーバー	15
U39	ストレージ・サーバー	1
U37	ストレージ・サーバー	3
U35	ストレージ・サーバー	5
U33	ストレージ・サーバー	7
U31	ストレージ・サーバー	9
U29	ストレージ・サーバー	11
U27	ストレージ・サーバー	13
U25	ストレージ・サーバー	17
U23	ストレージ・サーバー	21
U22	InfiniBandリーフ・スイッチ	45
U20	InfiniBandリーフ・スイッチ	46
U18	ストレージ・サーバー	25
U17	計算サーバー	27
U16	計算サーバー	29
U14	ストレージ・サーバー	31
U12	ストレージ・サーバー	33
U10	ストレージ・サーバー	35
U8	ストレージ・サーバー	37
U6	ストレージ・サーバー	39
U4	ストレージ・サーバー	41
U2	ストレージ・サーバー	43

^脚注2Unはラックのユニットの場所です。nは数値です。

C.5 単相配電ユニットのケーブル接続

表C-3に、Recovery Appliance X6またはX5のフル・ラックの配電ユニット(PDU)からラック・ユニットへのケーブル接続を示します。接続先およびケーブル長はストレージ・サーバーが少ない場合のラックと同じです。ケーブルは、左側のPDU-Aが接続先であり、右側に配線されてケーブル管理アーム(CMA)に入ります。ケーブルは、4本のグループごとにまとめられます。

表C-3 Recovery Appliance X6またはX5のフル・ラックの単相PDU配線

ラック・ユニット(3)	PDU-A	PDU-B	ケーブル長
U41	G4-5	G1-1	2メートル
U39	G5-6	G0-0	2メートル
U37	G5-3	G0-3	2メートル
U35	G5-1	G0-5	2メートル
U33	G5-0	G0-6	2メートル
U31	G4-4	G1-2	2メートル
U29	G4-3	G1-3	2メートル
U27	G4-2	G1-4	2メートル
U25	G3-5	G2-1	2メートル
U23	G3-3	G2-3	2メートル
U22	G3-1	G2-5	2メートル
U21	G3-0	G2-6	2メートル
U20	G1-5	G4-1	2メートル
U18	G2-2	G3-4	2メートル
U17	G2-1	G3-5	2メートル
U16	G1-6	G4-0	2メートル
U14	G2-0	G3-6	2メートル
U12	G1-4	G4-2	2メートル
U10	G1-2	G4-4	2メートル
U8	G1-0	G4-6	2メートル
U6	G0-6	G5-0	2メートル
U4	G0-4	G5-2	2メートル
U2	G0-2	G5-4	2メートル
U1	G0-0	G5-6	2メートル

^脚注3Unはラックのユニットの場所です。nは数値です。

C.6 3相配電ユニットのケーブル接続

表C-4に、Recovery Appliance X6またはX5のフル・ラックの配電ユニット(PDU)からラック・ユニットへのケーブル接続を示します。接続先およびケーブル長はストレージ・サーバーが少ない場合のラックと同じです。ケーブルは、左側のPDU-Aが接続先であり、右側に配線されてケーブル管理アーム(CMA)に入ります。ケーブルは、4本のグループごとにまとめられます。

表C-4 Recovery Appliance X6またはX5のフル・ラックの3相PDU配線

ラック・ユニット(4)	PDU-A	PDU-B	ケーブル長
U41	G5-5	G2-1	2メートル
U39	G5-6	G2-0	2メートル
U37	G5-3	G2-3	2メートル
U35	G5-0	G2-6	2メートル
U33	G5-2	G2-4	2メートル
U31	G4-4	G1-2	2メートル
U29	G4-2	G1-4	2メートル
U27	G4-1	G1-5	2メートル
U25	G3-5	G0-1	2メートル
U23	G3-3	G0-3	2メートル
U22	G3-2	G0-4	2メートル
U21	G3-0	G0-6	2メートル
U20	G2-4	G5-2	2メートル
U18	G2-2	G5-4	2メートル
U17	G2-1	G5-5	2メートル
U16	G1-6	G4-0	2メートル
U14	G1-5	G4-1	2メートル
U12	G1-4	G4-2	2メートル
U10	G1-2	G4-4	2メートル
U8	G1-0	G4-6	2メートル
U6	G0-6	G3-0	2メートル
U4	G0-4	G3-2	2メートル
U2	G0-2	G3-4	2メートル
U1	G0-0	G3-6	2メートル

^脚注4Unはラックのユニットの場所です。nは数値です。

C.7 InfiniBandスイッチ間のケーブル接続

表C-5に、ラック・ユニット20および22にある、2つのゲートウェイ・リーフ・スイッチ間のInfiniBand接続のポートおよびケーブル長を示します。ケーブルはすべて、黒色のQuad Data Rate (QDR) InfiniBandケーブルです。

表C-5 InfiniBandスイッチ間のケーブル接続

接続元のInfiniBandスイッチU20ポート(5)	接続先のInfiniBandスイッチU22ポート(5)	ケーブル長
9B	9A	1メートル
10B	10A	1メートル
11B	11A	1メートル
8A	8A	1メートル
9A	9B	1メートル
10A	10B	1メートル
11A	11B	1メートル

^脚注5Unはラックのユニットの場所です。nは数値です。

C.8 InfiniBandスイッチとサーバーのケーブル接続

表C-6に、Recovery Appliance X6またはX5のフル・ラックのゲートウェイ・リーフ・スイッチからサーバーへのInfiniBand接続の場所、ポートおよびケーブルを示します。ポート番号およびケーブル長はストレージ・サーバーが少ない場合のラックと同じです。スイッチはラック・ユニット20および22にあります。

ケーブルはすべて、黒色のQuad Data Rate (QDR) InfiniBandケーブルです。

表C-6 Recovery Appliance X6またはX5のフル・ラックのInfiniBandスイッチとサーバーの配線

接続元のInfiniBand Switchラック・ユニット(6)	ポート	接続先のラック・ユニット	デバイス	ポート	ケーブル長
U22	6B	U41	ストレージ・サーバー	PCIe 3、P1	3メートル
U22	0A	U39	ストレージ・サーバー	PCIe 3、P1	3メートル
U22	0B	U37	ストレージ・サーバー	PCIe 3、P1	3メートル
U22	1A	U35	ストレージ・サーバー	PCIe 3、P1	3メートル
U22	1B	U33	ストレージ・サーバー	PCIe 3、P1	3メートル
U22	2A	U31	ストレージ・サーバー	PCIe 3、P1	3メートル
U22	2B	U29	ストレージ・サーバー	PCIe 3、P1	3メートル
U22	3B	U27	ストレージ・サーバー	PCIe 3、P1	3メートル
U22	4A	U25	ストレージ・サーバー	PCIe 3、P1	2メートル
U22	5A	U23	ストレージ・サーバー	PCIe 3、P1	2メートル
U22	13A	U18	ストレージ・サーバー	PCIe 3、P2	2メートル
U22	13B	U17	計算サーバー	PCIe 2、P2	2メートル
U22	14B	U16	計算サーバー	PCIe 2、P2	2メートル
U22	14A	U14	ストレージ・サーバー	PCIe 3、P2	3メートル
U22	15A	U12	ストレージ・サーバー	PCIe 3、P2	3メートル
U22	15B	U10	ストレージ・サーバー	PCIe 3、P2	3メートル
U22	16A	U8	ストレージ・サーバー	PCIe 3、P2	3メートル
U22	16B	U6	ストレージ・サーバー	PCIe 3、P2	3メートル
U22	17A	U4	ストレージ・サーバー	PCIe 3、P2	3メートル
U22	17B	U2	ストレージ・サーバー	PCIe 3、P2	3メートル
U20	6B	U41	ストレージ・サーバー	PCIe 3、P2	3メートル
U20	0A	U39	ストレージ・サーバー	PCIe 3、P2	3メートル
U20	0B	U37	ストレージ・サーバー	PCIe 3、P2	3メートル
U20	1A	U35	ストレージ・サーバー	PCIe 3、P2	3メートル
U20	1B	U33	ストレージ・サーバー	PCIe 3、P2	3メートル
U20	2A	U31	ストレージ・サーバー	PCIe 3、P2	3メートル
U20	2B	U29	ストレージ・サーバー	PCIe 3、P2	3メートル
U20	3B	U27	ストレージ・サーバー	PCIe 3、P2	3メートル
U20	4A	U25	ストレージ・サーバー	PCIe 3、P2	2メートル
U20	5A	U23	ストレージ・サーバー	PCIe 3、P2	2メートル
U20	13A	U18	ストレージ・サーバー	PCIe 3、P1	2メートル
U20	13B	U17	計算サーバー	PCIe 2、P1	2メートル
U20	14B	U16	計算サーバー	PCIe 2、P1	2メートル
U20	14A	U14	ストレージ・サーバー	PCIe 3、P1	2メートル
U20	15A	U12	ストレージ・サーバー	PCIe 3、P1	3メートル
U20	15B	U10	ストレージ・サーバー	PCIe 3、P1	3メートル
U20	16A	U8	ストレージ・サーバー	PCIe 3、P1	3メートル
U20	16B	U6	ストレージ・サーバー	PCIe 3、P1	3メートル
U20	17A	U4	ストレージ・サーバー	PCIe 3、P1	3メートル
U20	17B	U2	ストレージ・サーバー	PCIe 3、P1	3メートル

^脚注6Unはラックのユニットの場所です。nは数値です。
