この付録では、Recovery Applianceの交換ユニットをリストします。この付録には、次の項があります。
Oracle Premier Support for Systemsで保証されている場合、すべての交換可能部品はフィールド交換可能ユニット(FRU)です。Oracleフィールド・エンジニアは交換部品をインストールします。
修理カテゴリでは、修理の潜在的な影響について説明します。表B-1に、カテゴリおよび処理を示します。
表B-1 Recovery Applianceの修理カテゴリ
| カテゴリ | 説明 | 例 |
|---|---|---|
Hot Swap(HS) |
修理部品がホット・スワップ可能なので、ホスト・システムを停止しないで交換できます。データ保護のために交換の前後にコマンドが必要になる場合があります。 |
|
Infrastructure Repair(IR) |
Recovery Applianceラック内の接続コンポーネントの修理。ラックの停止時間はありませんが、個別のコンポーネントに停止時間が必要になる場合があります。 |
|
計算サーバー・オフライン(DBO) |
部品の修理では、1つの計算サーバーを停止する必要があります。ラックの停止時間は必要ありませんが、個々のサーバーに停止時間が必要になり、一時的にクラスタの外部で処理される場合があります。 現在サーバーを実行している場合、停止する必要があります。「サーバーの電源切断」を参照してください。 Oracle Enterprise Manager Grid Controlを使用してシステムをモニターする場合、ターゲットをブラックアウト状態にして不要なアラートを回避します。詳細は、Oracle Enterprise Manager管理に関する項を参照してください。 |
|
ストレージ・サーバー・オフライン(EBO) |
部品の修理では、ラック内の1つのストレージ・サーバーを停止する必要があります。ラックの停止時間は必要ありませんが、個々のサーバーに停止時間が必要になり、一時的にクラスタの外部で処理される場合があります。システムでデータの冗長性を維持するためにリバランスされる際、一時的にパフォーマンスが影響を受ける場合があります。 現在サーバーを実行している場合、停止する必要があります。「サーバーの電源切断」を参照してください。 Oracle Enterprise Manager Grid Controlを使用してシステムをモニターする場合、ターゲットをブラックアウト状態にして不要なアラートを回避します。詳細は、Oracle Enterprise Manager管理に関する項を参照してください。 |
|
表B-2では、計算サーバーおよびストレージ・サーバーで障害を示す可能性があるLEDステータス・インジケータを示します。
表B-2 Oracle ServerのLEDステータスの説明
| コンポーネント | LEDステータス |
|---|---|
一般ステータス |
各サーバーの前面パネルと背面パネルには、次のLEDがあります。 |
ファン |
|
ドライブ |
|
電源 |
関連項目:
次のWebサイトの『Sun Server X4-2 Service Manual』のサーバーおよびコンポーネントのステータス・インジケータに関する項
http://docs.oracle.com/cd/E36975_01/html/E38045/z4000be71405942.html#scrolltoc
次のWebサイトの『Sun Server X4-2L Service Manual』のサーバーおよびコンポーネントのステータス・インジケータに関する項
http://docs.oracle.com/cd/E36974_01/html/E38145/z40003ec1405942.html#scrolltoc
表B-3では、Sun Datacenter InfiniBand Switch 36で障害を示す可能性があるLEDステータス・インジケータを示します。
表B-3 Sun InfiniBand Switch LEDステータスの説明
| コンポーネント | LEDステータス |
|---|---|
シャーシ |
背面パネルの左側には、次のLEDがあります。 |
リンク・ステータス |
背面パネルのデータ・ケーブル・コネクタの近くには、リンク・ステータスLEDがあります。 |
ネットワーク管理ポート |
背面パネルのネットワーク管理コネクタには、次のLEDがあります。 |
電源 |
|
ファン |
関連項目:
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 Service Manual』のLEDの識別に関する項
http://docs.oracle.com/cd/E26698_01/html/E26434/z40000fe1394411.html
次の各項では、Recovery Appliance計算サーバーの交換部品を示します。
図B-1に、Oracle Server X6-2またはX5-2の前面図を示します。

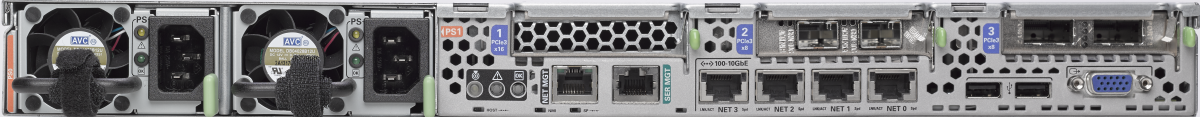

図B-2に、Oracle Server X6-2またはX5-2の背面図を示します。
表B-4に、Oracle Server X6-2計算サーバーの交換部品を示します。特に記載のないかぎり、修理手順は『Oracle Server X6-2サービス・マニュアル』に記載されている手順です。
注意:
Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。
表B-4 Oracle Server X6-2計算サーバーの交換部品
| 部品番号 | 説明 | 修理カテゴリ | 修理手順 |
|---|---|---|---|
350-1719 |
構成部品、スリム・レール、1U-2U、スナップイン |
DBO |
|
370-5621 |
3ボルトのリチウム電池 |
DBO |
次のWebサイトの電池の処理(CRU)に関する項を参照してください。
|
542-0287 |
ドライブ、600GB 10K、SAS2、SFF |
DBO |
次のWebサイトのストレージ・ドライブ(CRU)の処理に関する項を参照してください。
|
7014226 |
ケーブル、インターロック、125mm |
DBO |
次のWebサイトの電源、FIM、ディスク・バックプレーン・データおよびDVDケーブルの処理に関する項を参照してください。 |
7046442 |
構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ |
DBO |
|
7051223 |
構成部品、Dual 10GbE SFP+LP、X8 PCIe 2.0、RoHS:Y |
DBO |
次のWebサイトのSun Dual 10GbE SFP+ PCIe 2.0ロープロファイル・アダプタ・ユーザーズ・ガイドを参照してください。
次のWebサイトのPCIeカードの処理(CRU)に関する項を参照してください。
|
7067728 |
ヒート・シンク、CPU 1U |
DBO |
次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。
|
7077680 |
構成部品、ライザー、2S、1U |
DBO |
次のWebサイトのPCIeライザーの処理(CRU)に関する項を参照してください。
|
7078072 |
DIMM、32GB、RDIMM、DDR4、2400 |
DBO |
次のWebサイトのDIMMの処理(CRU)に関する項を参照してください。
|
7079395 |
電源、AC、A256、F、12V、600W |
HS |
|
7081071 |
構成部品、ライザー、単一スタック、1U |
DBO |
次のWebサイトのPCIeライザーの処理(CRU)に関する項を参照してください。
|
7085209 |
HBA、12GB SAS PCIe 8ポートRAID (フラッシュ・モジュールとともに内蔵) |
DBO |
次のWebサイトの内部HBAカードの処理(FRU)に関する項を参照してください。 |
7086345 |
構成部品、スーパー・キャップ、13.5ボルト、6.4F、SAS3 HBA |
DBO |
次のWebサイトの内部HBAカードの処理(FRU)に関する項を参照してください。 |
7086346 |
ケーブル、スーパー・キャップ、620M、6ピン、ストレート、SAS3 HBA |
DBO |
次のWebサイトの内部HBA SASケーブル構成部品の処理に関する項を参照してください。
|
7089073 |
ファン・モジュール |
HS |
次のWebサイトのファン・モジュールの処理(CRU)に関する項を参照してください。
|
7095106 |
CPU、E5-2699 v4、2.2GHz、145W、22コア、C-1 (SR1XD) |
DBO |
次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。
|
7097205 |
構成部品、8DBP、1U/2U |
DBO |
次のWebサイトのディスク・バックプレーン(FRU)の処理に関する項を参照してください。
|
7098505 |
構成部品、マザーボード、1U |
DBO |
|
表B-5に、Oracle Server X5-2計算サーバーの交換部品を示します。特に記載のないかぎり、修理手順はOracle Server X5-2サービス・マニュアルに記載されている手順です。
注意:
Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。
表B-5 Oracle Server X5-2計算サーバーの交換部品
| 部品番号 | 説明 | 修理カテゴリ | 修理手順 |
|---|---|---|---|
350-1719 |
構成部品、スリム・レール、1U-2U、スナップイン |
DBO |
|
370-5621 |
3ボルトのリチウム電池 |
DBO |
次のWebサイトの電池の処理に関する項を参照してください。
|
542-0287 |
ドライブ、600GB 10K、SAS2、SFF |
DBO |
次のWebサイトのストレージ・ドライブ(CRU)の処理に関する項を参照してください。
|
7014226 |
ケーブル、インターロック、125mm |
DBO |
次のWebサイトの電源、FIM、ディスク・バックプレーン・データおよびDVDケーブルの処理に関する項を参照してください。 |
7046442 |
構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ |
DBO |
|
7051223 |
構成部品、Dual 10GbE SFP+LP、X8 PCIe 2.0、RoHS:Y |
DBO |
次のWebサイトのSun Dual 10GbE SFP+ PCIe 2.0ロープロファイル・アダプタ・ユーザーズ・ガイドを参照してください。
次のWebサイトのPCIeカードの処理(CRU)に関する項を参照してください。
|
7067728 |
ヒート・シンク、CPU 1U |
DBO |
次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。
|
7077680 |
構成部品、ライザー、2S、1U |
DBO |
次のWebサイトのPCIeライザーの処理(CRU)に関する項を参照してください。
|
7078072 |
DIMM、32GB、LRDIMM、DDR4、2133 |
DBO |
次のWebサイトのDIMMの処理(CRU)に関する項を参照してください。
|
7079395 |
電源、AC、A256、F、12V、600W |
HS |
|
7081071 |
構成部品、ライザー、単一スタック、1U |
DBO |
次のWebサイトのPCIeライザーの処理(CRU)に関する項を参照してください。
|
7085209 |
HBA、12GB SAS PCIe 8ポートRAID (フラッシュ・モジュールとともに内蔵) |
DBO |
次のWebサイトの内部HBAカードの処理(FRU)に関する項を参照してください。 |
7086345 |
構成部品、スーパー・キャップ、13.5ボルト、6.4F、SAS3 HBA |
DBO |
次のWebサイトの内部HBAカードの処理(FRU)に関する項を参照してください。 |
7086346 |
ケーブル、スーパー・キャップ、620M、6ピン、ストレート、SAS3 HBA |
DBO |
次のWebサイトの内部HBA SASケーブル構成部品の処理に関する項を参照してください。
|
7089073 |
ファン・モジュール |
HS |
次のWebサイトのファン・モジュールの処理(CRU)に関する項を参照してください。
|
7095106 |
CPU、E5-2699 v3、2.3GHz、145W、18コア、C-1 (SR1XD) |
DBO |
次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。
|
7097205 |
構成部品、8DBP、1U/2U |
DBO |
次のWebサイトのディスク・バックプレーン(FRU)の処理に関する項を参照してください。
|
7098505 |
構成部品、マザーボード、1U |
DBO |
|

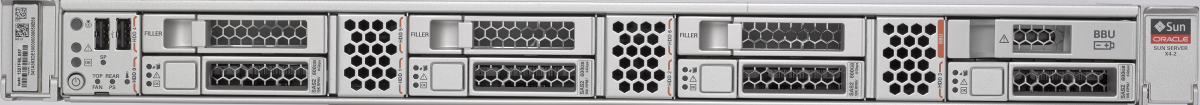

図B-3に、Sun Server X4-2の前面図を示します。

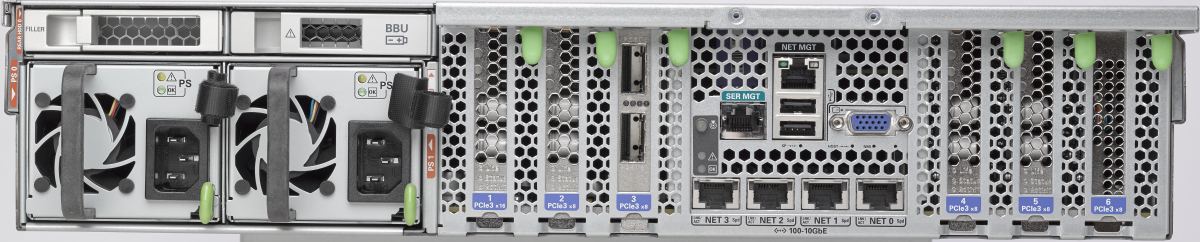

図B-4に、Sun Server X4-2の背面図を示します。
表B-6に、Sun Server X4-2計算サーバーの交換部品を示します。特に記載のないかぎり、修理手順はSun Server X4-2サービス・マニュアルに記載されている手順です。
注意:
Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。
表B-6 Sun Server X4-2計算サーバーの交換部品
| 部品番号 | 説明 | 修理カテゴリ | 修理手順 |
|---|---|---|---|
7013526 |
ファン・モジュール |
HS |
次のWebサイトの『Sun Server X4-2 Service Manual』のファン・モジュールのサービスに関する項を参照してください。
|
7018701 |
DIMM、16GB、DDR3、2RX4、1600、1.35V |
DBO |
次のWebサイトのDIMMの処理に関する項を参照してください。
|
7020774 |
ヒート・シンク、CPU 1U、60mm FIN |
DBO |
次のWebサイトのストレージ・ドライブ(CRU)の処理に関する項を参照してください。
|
7023303 |
デュアル16ギガビット/秒 ファイバ・チャネル / 10 GbS FCoEホスト・アダプタ、QLogic |
次のWebサイトのPCIeスロット1または2でのPCIeカードの取付けに関する項を参照してください。
|
|
7027478 |
ディスク・バックプレーン、RoHS:Y |
DBO |
次のWebサイトのディスク・バックプレーン(FRU)の処理に関する項を参照してください。
|
7039841 |
前面のインジケータ・モジュール |
DBO |
次のWebサイトのPCIeライザーの処理に関する項を参照してください。
|
7046442 |
構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ |
DBO |
|
7047503 |
構成部品、6GB、SAS RAIDディスクPCIe HBA、RoHS:Y |
DBO |
次のWebサイトのストレージ・ドライブの処理に関する項を参照してください。
|
7048707 |
構成部品、ライザー、ダブル・スタック |
DBO |
次のWebサイトのPCIeライザーの処理に関する項を参照してください。
|
7048710 |
1スロットのPCI Expressライザー構成部品 |
DBO |
次のWebサイトのPCIeライザーの処理に関する項を参照してください。
|
7051223 |
構成部品、Dual 10GbE SFP+LP、X8 PCIe 2.0、RoHS:Y |
DBO |
次のWebサイトのSun Dual 10GbE SFP+ PCIe 2.0ロープロファイル・アダプタ・ユーザーズ・ガイドを参照してください。 |
7057184 |
構成部品、バッテリ・キャリア・リモート |
HS |
|
7058153 |
構成部品、マザーボード、X4-2 |
DBO |
|
7060020 |
ユニバーサル・アップグレード・リモート・バッテリ・キット |
EBO |
|
7060951 |
電源、AC、A256、F、12V、600W |
HS |
|
7069232 |
CPU、E5-2697 v2、12コア、2.7GHz |
DBO |
次のWebサイトのプロセッサの処理に関する項を参照してください。
|
関連項目:
次のWebサイトのSun Server X4-2サービス・アニメーションに関する項を参照してください。
次の各項では、Recovery Applianceストレージ・サーバーの交換部品を示します。

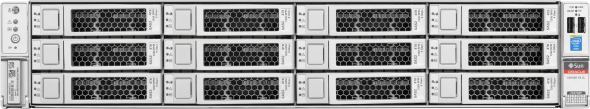

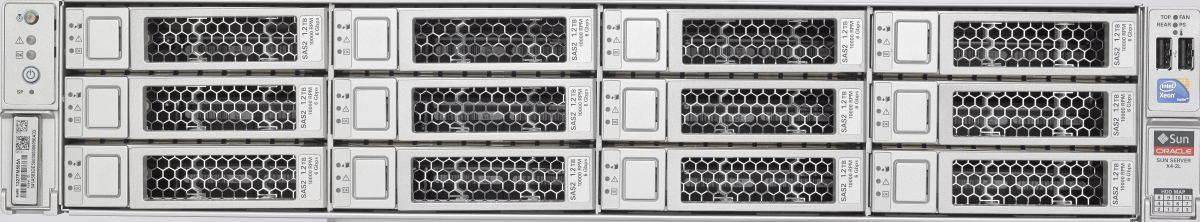

図B-5に、Oracle Server X6-2LまたはX5-2Lの前面図を示します。ハード・ドライブには、左下から始まり左から右へと番号が付けられます。下段のドライブの番号は0、1、2および3です。中段のドライブの番号は4、5、6および7です。上段のドライブの番号は8、9、10および11です。

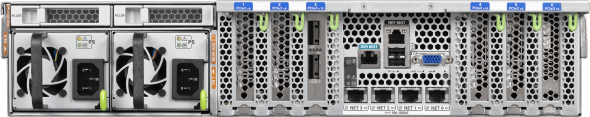

図B-6に、Oracle Server X6-2LまたはX5-2Lストレージ・サーバーの背面図を示します。
表B-7に、Oracle Server X6-2Lの交換部品を示します。特に記載のないかぎり、修理手順は『Oracle Server X6-2Lサービス・マニュアル』に記載されている手順です。
注意:
Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。
表B-7 Oracle Server X6-2Lストレージ・サーバーの交換部品
| 部品番号 | 説明 | 修理カテゴリ | 修理手順 |
|---|---|---|---|
350-1719 |
構成部品、1U-2Uスナップイン、スリム・レール・ラック |
EBO |
|
370-5621 |
3ボルトのリチウム電池 |
EBO |
次のWebサイトの電池の処理(CRU)に関する項を参照してください。
|
7014226 |
ケーブル、インターロック、125mm |
EBO |
次のWebサイトのSASケーブルの処理(FRU)に関する項を参照してください。
|
7017231 |
インジケータ構成部品、右 |
EBO |
次のWebサイトの前面のLED/USBインジケータ・モジュール(FRU)の処理に関する項を参照してください。
|
7023515 |
ディスク・バックプレーン構成部品、2背面 |
EBO |
次のWebサイトの前面および背面のストレージ・ドライブ・バックプレーンの処理(FRU)に関する項を参照してください。
|
7044130 |
電源、A258、1000W、AC入力 |
HS |
|
7045042 |
ファン構成部品、2U、80 x 80、Ferrite、center_rotate |
HS |
次のWebサイトのファン・モジュールの処理(CRU)に関する項を参照してください。
|
7046442 |
構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ |
EBO |
|
7064884 |
ヒート・シンク、CPU |
EBO |
次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。
|
7066824 |
構成部品、ドライブ、8TB、3.5インチ、SAS/7200rpm |
HS |
次のWebサイトのストレージ・ドライブと背面ドライブの処理(CRU)に関する項を参照してください。
|
7069337 |
構成部品、バックプレーン、12X3.5、W/SAS拡張、2U |
EBO |
次のWebサイトの前面および背面のストレージ・ドライブ・バックプレーンの処理(FRU)に関する項を参照してください。
|
7078070 |
DIMM、16GB、RDIMM、DDR4、2400 |
EBO |
次のWebサイトのDIMMの処理(CRU)に関する項を参照してください。
|
7085209 |
HBA、12GB SAS PCIe 8ポートRAID (フラッシュ・モジュールとともに内蔵) |
EBO |
次のWebサイトのOracle Storage 12Gb/s SAS PCIe RAID HBAカードの処理(FRU)に関する項を参照してください。 |
7086345 |
構成部品、スーパー・キャップ、13.5ボルト、6.4F、SAS3 HBA |
EBO |
次のWebサイトのOracle Storage 12Gb/s SAS PCIe RAID HBAカードの処理(FRU)に関する項を参照してください。 |
7086346 |
ケーブル、スーパー・キャップ、620M、6ピン、ストレート、SAS3 HBA |
EBO |
次のWebサイトのSASケーブルの処理(FRU)に関する項を参照してください。
|
7090170 |
フラッシュ・ドライブ、MLC、OSA ID、USB、8GB |
EBO |
次のWebサイトの内部USBフラッシュ・ドライブの処理(CRU)に関する項を参照してください。
|
7090698 |
構成部品、3.2TB eMLCフラッシュF320 NVMeカード |
EBO |
次のサイトのOracle Flash Accelerator F320 PCIeカード・ユーザー・ガイドを参照してください。 |
7095102 |
CPU、E5-2630 V4、2.2G、85W、10コア、R-2 (SR206) |
EBO |
次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。
|
7096185 |
構成部品、インジケータ、左 |
EBO |
次のWebサイトの前面のLED/USBインジケータ・モジュール(FRU)の処理に関する項を参照してください。
|
7098504 |
ASM、MOBOトレイ |
EBO |
表B-8に、Oracle Server X5-2Lの交換部品を示します。特に記載のないかぎり、修理手順はOracle Server X5-2Lサービス・マニュアルに記載されている手順です。
注意:
Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。
表B-8 Oracle Server X5-2Lストレージ・サーバーの交換部品
| 部品番号 | 説明 | 修理カテゴリ | 修理手順 |
|---|---|---|---|
350-1719 |
構成部品、1U-2Uスナップイン、スリム・レール・ラック |
EBO |
|
370-5621 |
3ボルトのリチウム電池 |
EBO |
次のWebサイトの電池の処理(CRU)に関する項を参照してください。
|
7014226 |
ケーブル、インターロック、125mm |
EBO |
次のWebサイトのSASケーブルの処理(FRU)に関する項を参照してください。
|
7017231 |
インジケータ構成部品、右 |
EBO |
次のWebサイトの前面のLED/USBインジケータ・モジュール(FRU)の処理に関する項を参照してください。
|
7023515 |
ディスク・バックプレーン構成部品、2背面 |
EBO |
次のWebサイトの前面および背面のストレージ・ドライブ・バックプレーンの処理(FRU)に関する項を参照してください。
|
7044130 |
電源、A258、1000W、AC入力 |
HS |
|
7045042 |
ファン構成部品、2U、80 x 80、Ferrite、center_rotate |
HS |
次のWebサイトのファン・モジュールの処理(CRU)に関する項を参照してください。
|
7046442 |
構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ |
EBO |
|
7064884 |
ヒート・シンク、CPU |
EBO |
次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。
|
7066824 |
構成部品、ドライブ、4TB、3.5インチ、SAS/7200rpm |
HS |
次のWebサイトのストレージ・ドライブと背面ドライブの処理(CRU)に関する項を参照してください。
|
7069337 |
構成部品、バックプレーン、12X3.5、W/SAS拡張、2U |
EBO |
次のWebサイトの前面および背面のストレージ・ドライブ・バックプレーンの処理(FRU)に関する項を参照してください。
|
7078070 |
DIMM、8GB、RDIMM、DDR4、2133 |
EBO |
次のWebサイトのDIMMの処理(CRU)に関する項を参照してください。
|
7085209 |
HBA、12GB SAS PCIe 8ポートRAID (フラッシュ・モジュールとともに内蔵) |
EBO |
次のWebサイトのOracle Storage 12Gb/s SAS PCIe RAID HBAカードの処理(FRU)に関する項を参照してください。 |
7086345 |
構成部品、スーパー・キャップ、13.5ボルト、6.4F、SAS3 HBA |
EBO |
次のWebサイトのOracle Storage 12Gb/s SAS PCIe RAID HBAカードの処理(FRU)に関する項を参照してください。 |
7086346 |
ケーブル、スーパー・キャップ、620M、6ピン、ストレート、SAS3 HBA |
EBO |
次のWebサイトのSASケーブルの処理(FRU)に関する項を参照してください。
|
7090170 |
フラッシュ・ドライブ、MLC、OSA ID、USB、8GB |
EBO |
次のWebサイトの内部USBフラッシュ・ドライブの処理(CRU)に関する項を参照してください。
|
7090698 |
構成部品、1.6TB eMLCフラッシュF160 NVMeカード、Aura 3.0 (LP BRKT付き) |
EBO |
次のサイトのOracle Flash Accelerator F160 PCIeカード・ユーザー・ガイドを参照してください。 |
7095102 |
CPU、E5-2630 V3、2.4G、85W、8コア、R-2 (SR206) |
EBO |
次のWebサイトのプロセッサの処理(FRU)に関する項を参照してください。
|
7096185 |
構成部品、インジケータ、左 |
EBO |
次のWebサイトの前面のLED/USBインジケータ・モジュール(FRU)の処理に関する項を参照してください。
|
7098504 |
ASM、MOBOトレイ |
EBO |
図B-7に、Sun Server X4-2Lの前面図を示します。ハード・ドライブには、左下から始まり左から右へと番号が付けられます。下段のドライブの番号は0、1、2および3です。中段のドライブの番号は4、5、6および7です。上段のドライブの番号は8、9、10および11です。
図B-8に、Sun Server X4-2Lストレージ・サーバーの背面図を示します。
表B-9に、Sun Server X4-2Lの交換部品を示します。特に記載のないかぎり、修理手順はSun Server X4-2Lサービス・マニュアルに記載されている手順です。
注意:
Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。
表B-9 Sun Server X4-2Lストレージ・サーバーの交換部品
| 部品番号 | 説明 | 修理カテゴリ | 修理手順 |
|---|---|---|---|
371-5002 |
USBドライブ、4GB |
EBO |
次のWebサイトの『Sun Server X4-2L Service Manual』の内部USBフラッシュ・ドライブのサービスに関する項を参照してください。
|
7014226 |
ケーブル、インターロック、125mm |
EBO |
次のWebサイトのケーブルの処理に関する項を参照してください。
|
7014391 |
エクスパンダ構成部品、2U |
EBO |
次のWebサイトのSASエクスパンダ・モジュールの処理に関する項を参照してください。
|
7017231 |
インジケータ構成部品、右 |
EBO |
次のWebサイトの前面のLED/USBインジケータ・モジュールの処理に関する項を参照してください。
|
7018701 |
DIMM、16GB、DDR3、1600、2Rx4、1.35V |
EBO |
次のWebサイトのDIMMの処理に関する項を参照してください。
|
7020486 |
DIMM、8GB、DDR3、1600、2Rx4、1.35V |
EBO |
次のWebサイトのDIMMの処理に関する項を参照してください。
|
7020776 |
ヒートシンク、CPU、2U、60 MM FIN、RoHS:YU |
EBO |
次のWebサイトのストレージ・ドライブと背面ドライブの処理に関する項を参照してください。
|
7023515 |
ディスク・バックプレーン構成部品、2背面 |
EBO |
次のWebサイトの前面および背面のストレージ・ドライブ・バックプレーンの処理に関する項を参照してください。
|
7027479 |
ディスク・バックプレーン構成部品、4スロット3.5インチRoHS:Y |
EBO |
次のWebサイトの前面および背面のストレージ・ドライブ・バックプレーンの処理に関する項を参照してください。
|
7044130 |
電源、A258、1000ワットAC入力 |
HS |
|
7045042 |
ファン構成部品、2U、80 x 80、Ferrite、center_rotate |
HS |
次のWebサイトのファン・モジュールの処理に関する項を参照してください。
|
7046442 |
構成部品、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ |
EBO |
|
7047503 |
構成部品、6GB、SAS RAIDディスクPCIe HBA、RoHS:Y |
DBO |
次のWebサイトのストレージ・ドライブと背面ドライブの処理に関する項を参照してください。
|
7048864 |
インジケータ構成部品、左、2U |
EBO |
次のWebサイトの前面のLED/USBインジケータ・モジュール(FRU)の処理に関する項を参照してください。
|
7057184 |
構成部品、バッテリ・キャリア・リモート |
HS |
|
7058152 |
構成部品、マザーボード、X4-2L |
EBO |
次のWebサイトのマザーボード構成部品の処理に関する項を参照してください。
|
7060020 |
ユニバーサル・アップグレード・リモート・バッテリ・キット |
EBO |
|
7069200 |
構成部品、800GB eMLCフラッシュPCIeカード |
EBO |
次のWebサイトのPCIeカードの処理に関する項を参照してください。
|
7069242 |
CPU、E5-2630 v2、6コア、2.6Ghz |
EBO |
次のWebサイトのプロセッサの処理に関する項を参照してください。
|
7070656 |
ディスク構成部品、1.2TB、SAS2 |
HS |
次のWebサイトのストレージ・ドライブと背面ドライブの処理に関する項を参照してください。
|
7106353 |
4 TB 7200 RPM SAS HDD(ブラケット付属) |
DBO |
次のWebサイトのストレージ・ドライブと背面ドライブの処理に関する項を参照してください。
|
表B-10に、Recovery Applianceで使用されるInfiniBandスイッチの交換部品を示します。InfiniBandケーブルの詳細は、「Recovery Applianceのケーブルおよびケーブル・アクセサリ」を参照してください。
注意:
Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。
表B-10 InfiniBandスイッチの交換部品
| 部品番号 | 説明 | 修理カテゴリ | 修理 |
|---|---|---|---|
300-2143 |
760ワットの電力、RoHS:Y |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
300-2299 |
760W AC入力電源 |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
350-1312 |
Sun Datacenter InfiniBand Switch 36のファン・モジュール、RoHS:Y |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
350-1566 |
ファン・モジュール、1RU、Sanace、逆 |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
371-2210 |
CR2032 3vバッテリ、RoHS:Y |
IR |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
541-3495 |
Sun Datacenter InfiniBand Switch 36、RoHS:YL |
IR |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
7052970 |
Sun Datacenter InfiniBand Switch 36、RoHS:YL |
IR |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
7061031 |
ファン・モジュール、1RU、Sanace、逆 |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
表B-11に、Recovery Applianceで使用されるCiscoスイッチの交換部品を示します。
注意:
Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。
表B-11 Ciscoスイッチの交換部品
| 部品番号 | 説明 | 修理カテゴリ | 修理 |
|---|---|---|---|
7023685 |
Cisco Catalyst 4948スイッチ、RoHS:Y |
IR |
次のWebサイトの『Cisco Catalyst 4948E Switch Installation Guide』の第3章を参照してください。
|
7024423 |
Cisco Catalyst 4948スイッチの電源、RoHS:Y |
HS |
次のWebサイトの『Cisco Catalyst 4948E Switch Installation Guide』の第4章を参照してください。
|
7024424 |
Cisco Catalyst 4948スイッチの冷却ファン、RoHS:Y |
HS |
次のWebサイトの『Cisco Catalyst 4948E Switch Installation Guide』の第4章を参照してください。
|
表B-12に、配電ユニット(PDU)の交換部品を示します。ケーブルおよび接続が複数ある場合は、配電ユニットの部品を交換する際にRecovery Applianceラックを停止することをお薦めします。
注意:
Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。
表B-12 配電ユニットの交換部品
| 部品番号 | 説明 | 修理カテゴリ | 修理 |
|---|---|---|---|
180-2379 |
13A/250V直角IEC 320 Sheet E - IEC 320 C13コード、1メートル、RoHS:Y |
HS |
適用されません。 |
180-2380 |
13A/250V直角IEC 320 Sheet E - IEC 320 C13コード、2メートル、RoHS:Y |
HS |
適用されません。 |
371-4000 |
3相PDU: 15kV、5Pin、IEC309 32A、5PIN 230/400V、3相IP44、国際、RoHS:Y |
IR |
このガイドの「配電ユニットの交換」を参照してください。 |
371-4199 |
単相PDU、15kVA、3つの30A/250V 2極/3線式のNEMA L6-30Pプラグ、北米、RoHS:Y |
IR |
このガイドの「配電ユニットの交換」を参照してください。 |
371-4201 |
単相PDU、15kVA、3つの青色の32A/240Vの防沫構造の2極/3線式のIEC 60309プラグ、国際、RoHS:Y |
IR |
このガイドの「配電ユニットの交換」を参照してください。 |
371-5039 |
単相PDU: 22k VA Hubbell CS8265Cプラグ番号Xオプション |
IR |
このガイドの「配電ユニットの交換」を参照してください。 |
371-5040 |
単相PDU: 22k VA青色32A IEC 60309プラグ番号Xオプション |
IR |
このガイドの「配電ユニットの交換」を参照してください。 |
7051908 |
3相PDU: 15kVA、IEC309 60A、4PIN、250VAC、3相IP67、北米、RoHS:Y |
IR |
このガイドの「配電ユニットの交換」を参照してください。 |
表B-13に、Recovery Applianceの交換ケーブルおよびケーブル・アクセサリを示します。
注意:
Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUです。
表B-13 Recovery Applianceの交換ケーブル
| 部品番号 | 説明 | 修理カテゴリ | 修理 |
|---|---|---|---|
350-1287 |
スリム・レール、CMA、ストレージ・サーバーの1U-2U |
EBO |
|
350-1546 |
ケーブル管理アーム(CMA)1U、RoHS:Y、計算サーバー用 |
DBO |
|
350-1519 |
シリアル・ケーブル・キット、RoHS:Y、次の部品を含む
|
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
350-1637 |
ラベル構成部品、EV2、双方向、アップグレード、ラベル |
HS |
「Recovery Appliance X4のラック内配線表」を参照してください。 |
350-1638 |
ラベル構成部品、EV2、3方向、サービス・アップグレード、ラベル |
HS |
「Recovery Appliance X4のラック内配線表」を参照してください。 |
350-1639 |
ラベル構成部品EV2、4方向、サービス・アップグレード、ラベル |
HS |
「Recovery Appliance X4のラック内配線表」を参照してください。 |
350-1640 |
ラベル構成部品EV2、5方向、サービス・アップグレード、ラベル |
HS |
「Recovery Appliance X4のラック内配線表」を参照してください。 |
350-1641 |
ラベル構成部品EV2、6方向、サービス・アップグレード、ラベル |
HS |
「Recovery Appliance X4のラック内配線表」を参照してください。 |
350-1642 |
ラベル構成部品EV2、7方向、サービス・アップグレード、ラベル |
HS |
「Recovery Appliance X4のラック内配線表」を参照してください。 |
350-1643 |
ラベル構成部品EV2、8方向、サービス・アップグレード、ラベル |
HS |
「Recovery Appliance X4のラック内配線表」を参照してください。 |
530-4445 |
QSFP InfiniBandパッシブ銅ケーブル、10 GbE、3m、RoHS:Y |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
注意: ケーブルの交換時に冗長性が失われます。 |
530-4446 |
QSFP InfiniBandパッシブ銅ケーブル、10 GbE、5m、RoHS:Y |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
注意: ケーブルの交換時に冗長性が失われます。 |
530-4403 |
4x QSFP QDR InfiniBand銅ケーブル、2m、RoHS:Y |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
注意: ケーブルの交換時に冗長性が失われます。 |
530-4404 |
4x QSFP QDR InfiniBand銅ケーブル、3m、RoHS:Y |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
530-4415 |
4x QSFP QDR InfiniBand銅ケーブル、5m、RoHS:Y |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
530-4432 |
イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、7フィート、青、RoHS:Y |
HS |
次のWebサイトの『Cisco Catalyst 4948E Switch Installation Guide』を参照してください。
|
530-4433 |
イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、10フィート、赤、RoHS:Y |
HS |
次のWebサイトの『Cisco Catalyst 4948E Switch Installation Guide』を参照してください。
|
530-4434 |
イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、7フィート、赤、RoHS:Y |
HS |
次のWebサイトの『Cisco Catalyst 4948E Switch Installation Guide』を参照してください。
|
530-4435 |
イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、10フィート、黒、RoHS:Y |
HS |
次のWebサイトの『Cisco Catalyst 4948E Switch Installation Guide』を参照してください。
|
530-4436 |
イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、7フィート、黒、RoHS:Y |
HS |
次のWebサイトの『Cisco Catalyst 4948E Switch Installation Guide』を参照してください。
|
530-4437 |
イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、7フィート、オレンジ、RoHS:Y |
HS |
次のWebサイトの『Cisco Catalyst 4948E Switch Installation Guide』を参照してください。
|
530-4438 |
イーサネット・ケーブル、Cat 5/5E、RJ45 - RJ45、10フィート、黒、RoHS:Y |
HS |
次のWebサイトの『Cisco Catalyst 4948E Switch Installation Guide』を参照してください。
|
530-4444 |
QSFP - QSFPパッシブ銅ケーブル、1m、RoHS:Y |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
530-4445 |
QSFPパッシブ銅ケーブル、10GE、3m |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
|
530-4502-01 |
イーサネット・ケーブル、Cat 5/5E、10フィート、青、RoHS:Y |
HS |
次のWebサイトの『Cisco Catalyst 4948E Switch Installation Guide』を参照してください。
|
7015400 |
電源ケーブル、ジャンパ、SR2、2m C14RA、10A、C13 |
HS |
このガイドの「配電ユニットの交換」を参照してください。 |
7042273 |
スリム・レール、ケーブル管理アーム、ストレージ・サーバーの1U-2U |
EBO |
|
7102869 |
パッシブ・ファイバInfiniBandケーブル、10m、RoHS:Y |
HS |
注意: パッシブ・ファイバ・ケーブルごとにQSFP SRトランシーバ(部品番号X2124A-N)を2つ購入してください。 |
7102870 |
パッシブ・ファイバInfiniBandケーブル、20m、RoHS:Y |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
注意: パッシブ・ファイバ・ケーブルごとにQSFP SRトランシーバ(部品番号X2124A-N)を2つ購入してください。 |
7102871 |
パッシブ・ファイバInfiniBandケーブル、50m、RoHS:Y |
HS |
次のWebサイトの『Sun Datacenter InfiniBand Switch 36 User's Guide』を参照してください。
注意: パッシブ・ファイバ・ケーブルごとにQSFP SRトランシーバ(部品番号X2124A-N)を2つ購入してください。 |
