安装 HBA

1. 系上防静电手腕带，将 HBA 从保护袋中取出。

   请参见遵循 ESD 和操作预防措施。

2. 如果存在可移除内存选件，请确保该模块稳固地插在双列直插式内存模块 (dual-inline memory module, DIMM) 插槽中。

   ---

   注 -  该 HBA 具有板载 72 位直接 DDR-3 内存。

   ---

3. 有关如何在系统中定位可用 PCIe 插槽的说明，请参阅适用于您特定系统的安装指南或服务手册。
4. 将 HBA 的 PCIe 总线连接器与 PCIe 插槽对齐。

   ---

   注 -  有些 PCIe 插槽仅支持 PCIe 图形卡，如果将 HBA 安装在这些 PCIe 插槽之一中，HBA 将不能正常工作。

   ---

5. 轻轻地向下按，牢固地将 HBA 插入 PCIe 插槽中，然后使用固定夹将托架固定在系统机箱上（请参见Figure 2–1）。

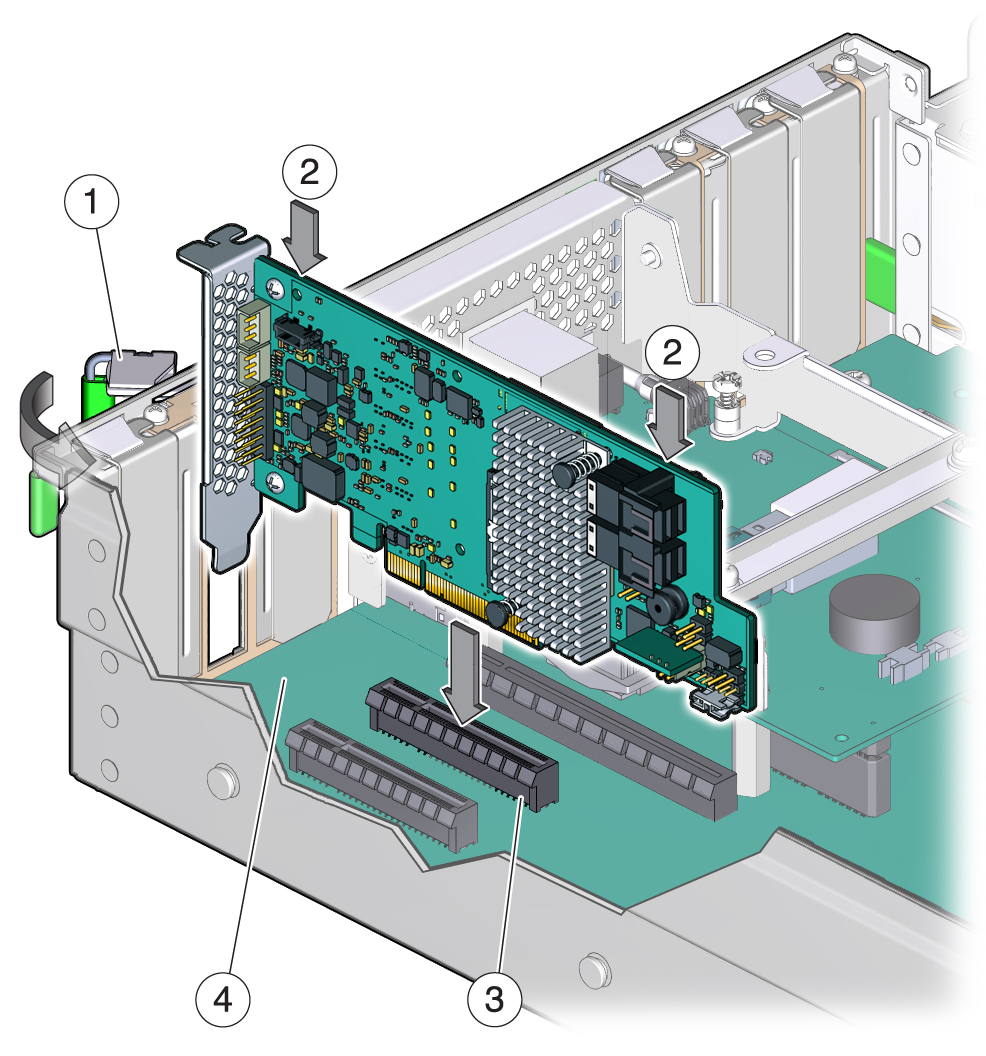

   图 2-1  安装 Oracle Storage 12 Gb/s SAS PCIe RAID HBA（内部）



   图例

   1 固定夹

   2 在内部端口边缘上的此处向下按。

   3 PCIe 插槽

   4 主板

   ---

   注 -  机壳的配置可能与该图所示有所不同。

   ---
