Objets de domaine de stockage illustrés

L'organisation du stockage peut être illustrée à l'aide d'un diagramme qui comprend diverses composantes du domaine de stockage, des groupes de disques, des groupes de volumes et des volumes logiques.

Gestion du domaine de stockage

Les administrateurs de stockage peuvent effectuer des actions régulières de gestion pour tout volume logique résidant dans un domaine de stockage, y compris :

Créer des volumes logiques dans un domaine.
Créer des copies de volume dans le même domaine ou un domaine différent.
Créer des clones de volumes logiques contenus dans un domaine.
Déplacer les volumes logiques vers un groupe de volumes ou un domaine de stockage différent.
Supprimer les volumes logiques d'un domaine.

Remarque : Toutes les attributions d'un volume logique sont limitées aux groupes de disques dans un domaine de stockage.

Illustration de domaine de stockage

La figure suivante illustre deux domaines de stockage et six volumes logiques qui sont distribués à travers ces domaines. Cette illustration montre également les relations entre ces domaines de stockage et d'autres objets de stockage.

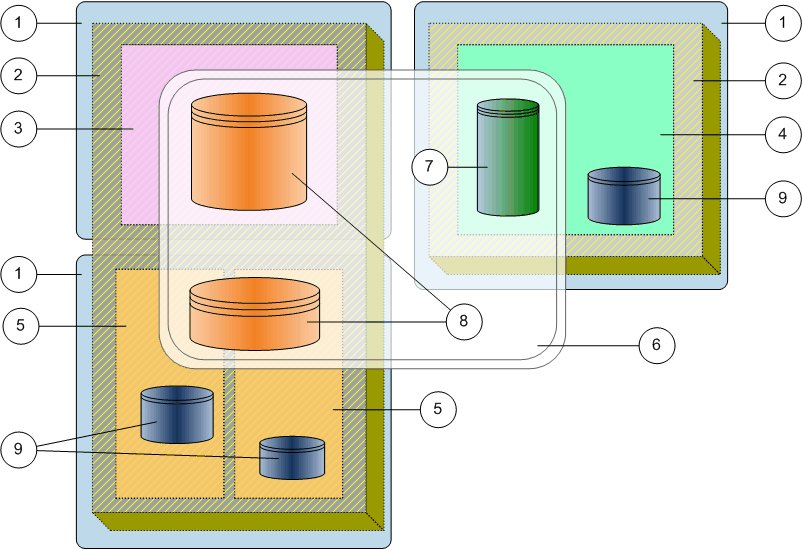

Figure : 1 Domaines de stockage et autres objets de stockage

Légende

1 Groupes de disques	6 Groupe de volumes
2 Domaines de stockage	7 LUN SAN à niveau unique
3 Groupe de disques durs de capacité	8 LUN SAN à échelonnement automatique
4 Groupe de disques durs de performance	9 Niveaux de données des Système de fichiers
5 Groupes de disques SSD de performance

Dans l'illustration, un groupe de volumes (annotation 6) contient trois volumes logiques (annotations 7 et 8) qui s'étendent sur deux domaines de stockage (annotation 2). Un groupe de volumes peut contenir des objets de stockage, tels que d'autres groupes de volumes, des Systèmes de fichiers, des LUNs et des LUN clones.

Un groupe de disques peut ne pas être attribué à un domaine de stockage. Cet état est généralement temporaire, état pendant lequel la capacité du groupe de disques n'est pas incluse dans la capacité disponible. Un groupe de disques peut ne pas être attribué pour les raisons suivantes :

Des disques ont été ajoutés à un Tiroir de disques.
Un groupe de disques a été supprimé d'un domaine de stockage.
