SPARC T7-1 服务器安装指南

退出打印视图

更新时间: 2015 年 10 月



后面板组件(安装)


注 - 将电缆连接到服务器时,必须按照正确的顺序操作。务必在连接所有数据电缆之后再连接电源线。

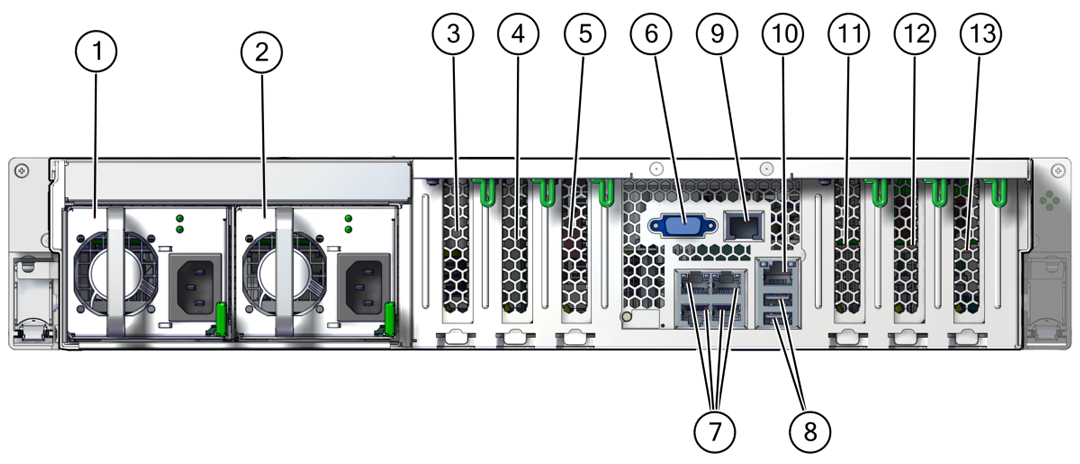

image:图中显示了服务器后面板上的组件和 LED 指示灯。
编号
说明
1
电源 0 (PS 0)
2
电源 1 (PS 1)
3
PCIe 插槽 1
4
PCIe 插槽 2
5
PCIe 插槽 3
6
DB-15 视频连接器
7
网络 100/1000/10000 端口:NET 0 到 NET 3
8
USB 3.0 接口(2 个)
9
SER MGT RJ-45 网络端口
10
NET MGT RJ-45 网络端口
11
PCIe 插槽 4
12
PCIe 插槽 5
13
PCIe 插槽 6
