VGA 端口

服务器背面有一个 15 管脚 VGA 视频端口。请参见后面板组件(安装)。使用 DB-15 视频电缆连接到视频适配器以实现所需的连接。支持的最大分辨率为 1024 x 768。


注 - 用于连接监视器和 VGA 端口的电缆长度不应超过 6 米。

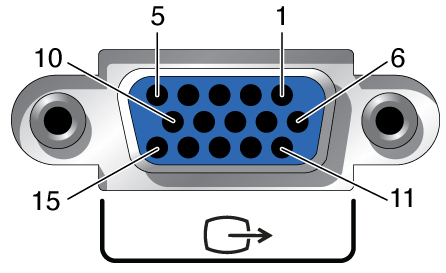

image:图中显示了视频连接器。
管脚
信号说明
管脚
信号说明
1
红色视频信号
9
[键]
2
绿色视频信号
10
同步接地
3
蓝色视频信号
11
监视器 ID-位 1
4
监视器 ID-位 2
12
VGA 12C 串行数据
5
接地
13
水平同步
6
红色接地
14
垂直同步
7
绿色接地
15
VGA 12C 串行时钟
8
蓝色接地
