安装 CMA
理线装置是用于在机架中布置服务器电缆的可选装置。
- 拆开 CMA 部件的包装。
- 将 CMA 放到设备机架的背部，确保服务器背部周围有足够的空间供您进行操作。
注 - 本过程中提及的左侧或右侧是指您面向设备机架背部时的方位。 - 解开将 CMA 的各个部件绑在一起的胶带。

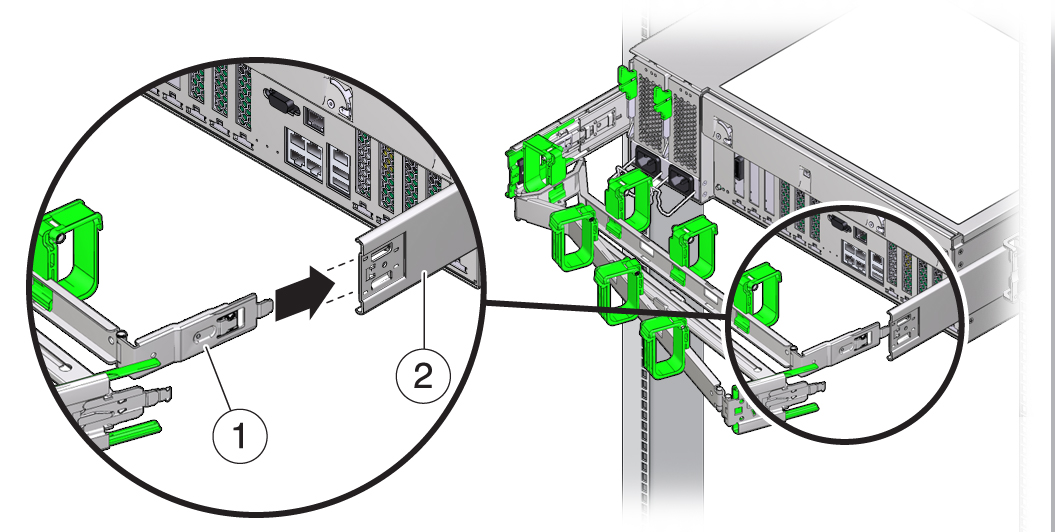

- 将 CMA 装配托架连接器插入右侧滑轨，直至连接器在发出“咔嗒”一声后锁定到位。

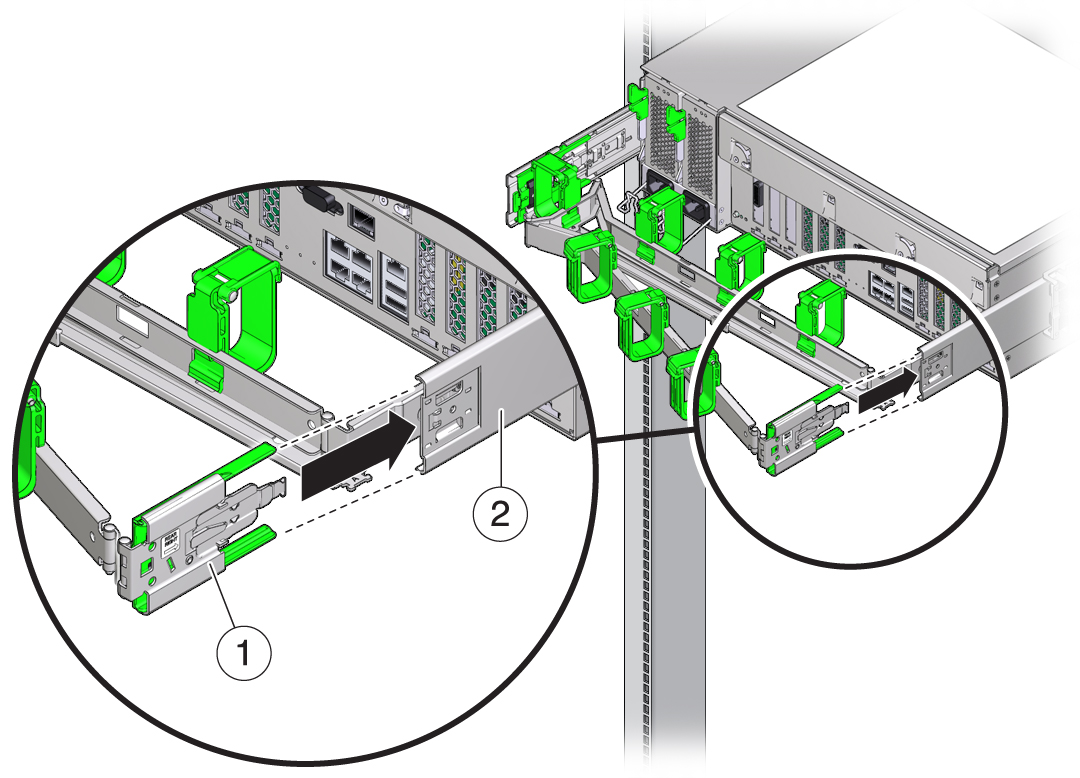

编号说明1CMA 装配托架2右侧滑轨 - 将右侧的 CMA 滑轨连接器插入右侧滑轨装置，直至连接器在发出“咔嗒”一声后锁定到位。

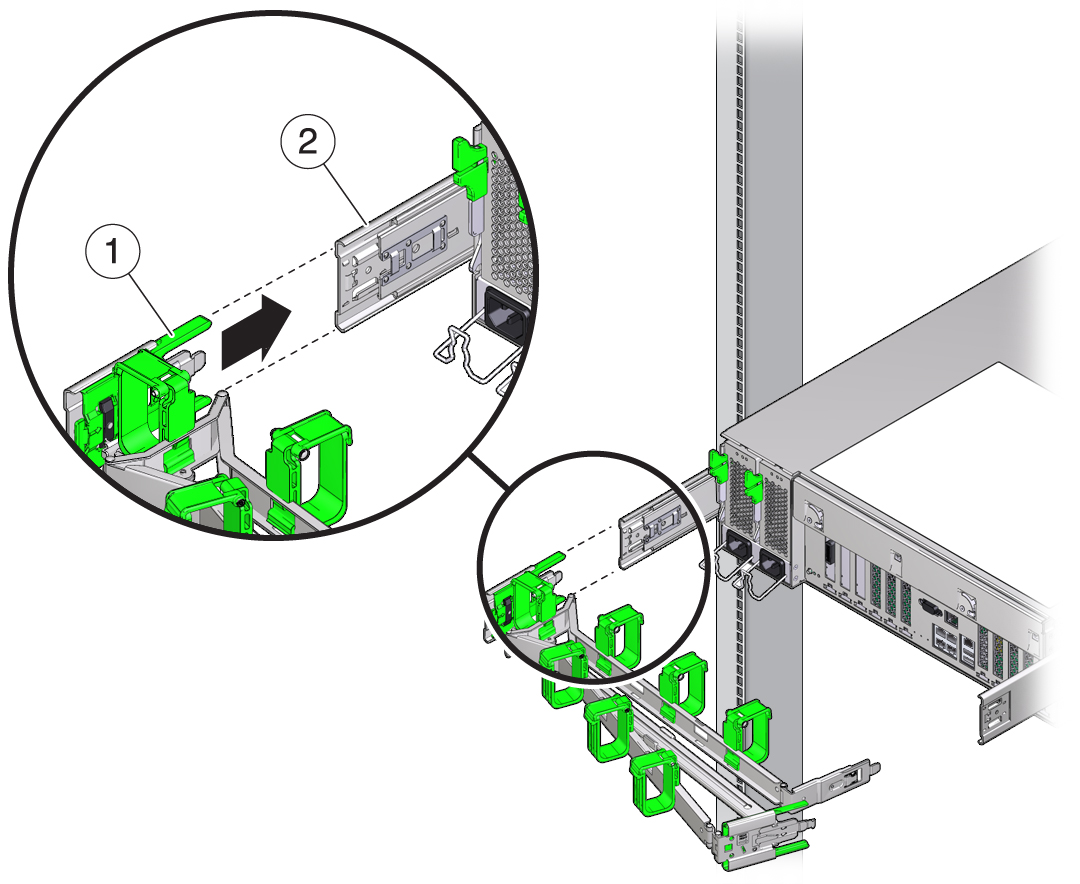

编号说明1CMA 滑轨连接器2右侧滑轨 - 将左侧的 CMA 滑轨连接器插入左侧滑轨装置，直至连接器在发出“咔嗒”一声后锁定到位。
编号说明1CMA 滑轨连接器2左侧滑轨 - 根据需要，安装电缆并使其穿过服务器。

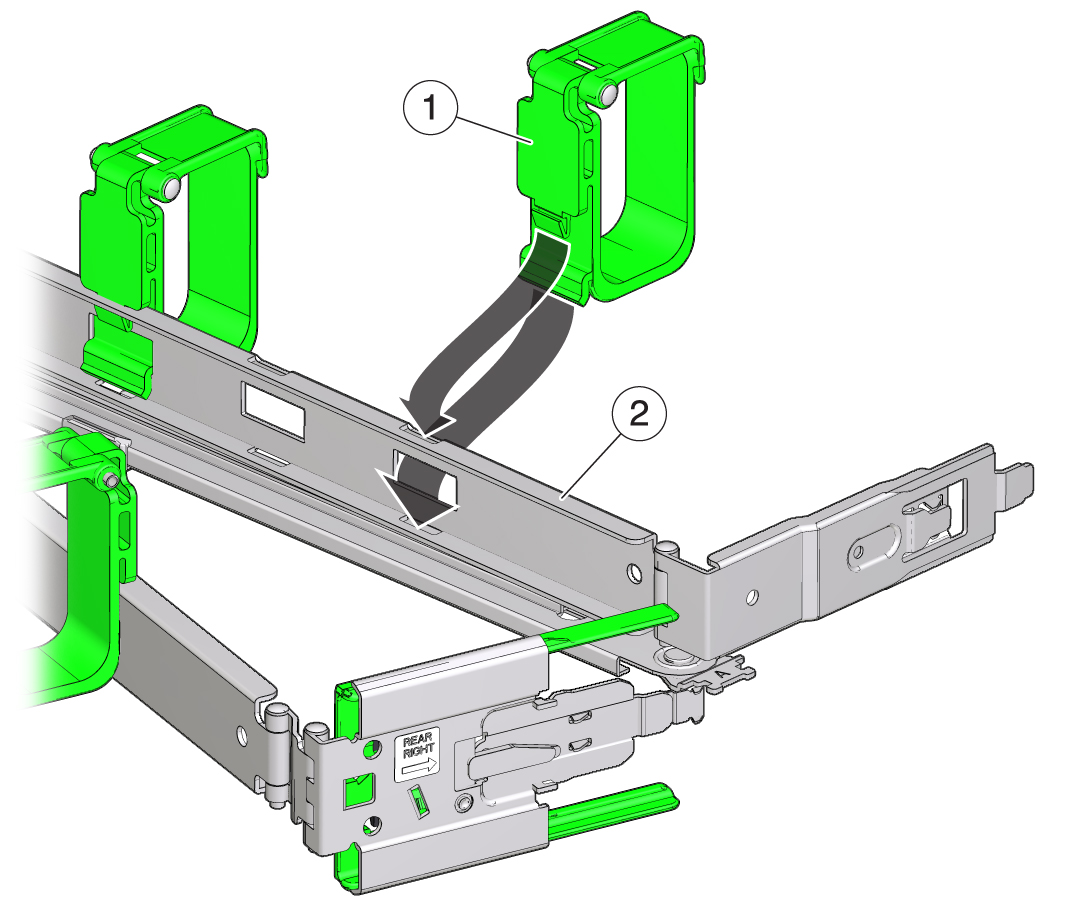

- 如果需要，将电缆环扣带连接到 CMA，然后将环扣带按压到位以固定电缆。
注 - 电缆环扣带已预安装在 CMA 上。如果需要在 CMA 上重新安装电缆环扣带，请执行此步骤中的过程。为获得最佳结果，请将三根电缆束带均匀地绑在 CMA 朝后的那面，将三根电缆束带绑在 CMA 最靠近服务器的那一面上。
编号说明1CMA 电缆束带2CMA 臂
