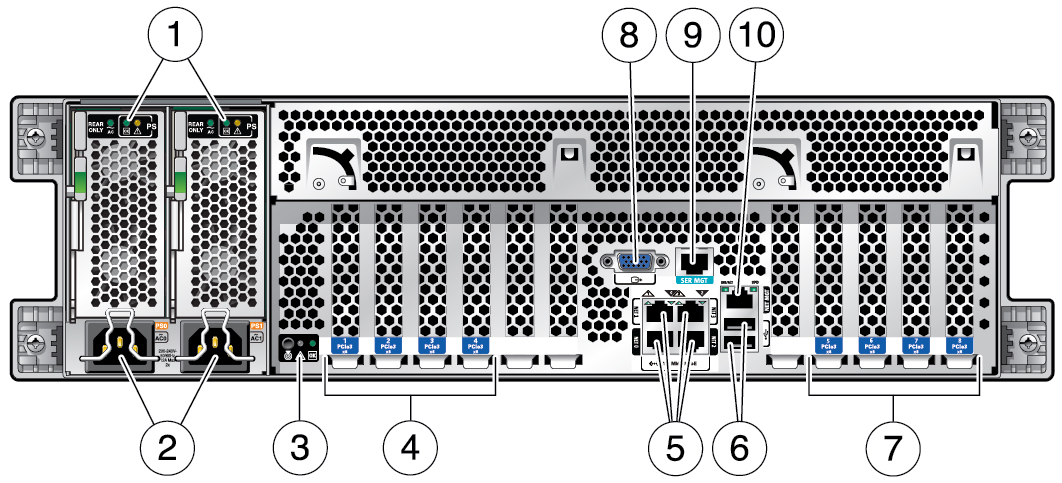

后面板组件（安装）
注 - 将电缆连接到服务器时，必须按照正确的顺序操作。务必在连接所有数据电缆之后再连接电源线。
|
|
|
|
1 |
电源单元 0 和 1（从左至右）状态 LED 指示灯：
|
6 |
USB 3.0 接口（2 个） |
2 |
电源单元 0 和 1（从左至右）交流电插口 |
7 |
PCIe 插槽 5-8 |
3 |
系统状态 LED 指示灯：
-
定位 LED 指示灯/定位按钮（白色）
警示（琥珀色） -
电源/正常（绿色）
|
8 |
HD-15 视频连接器 |
4 |
PCIe 插槽 1–4 |
9 |
SP SER MGT RJ-45 串行端口 |
5 |
网络 100/1000/10000 端口：NET0–NET3 |
10 |
SP NET MGT RJ-45 网络端口 |
|
