SPARC T7-2 服务器安装指南

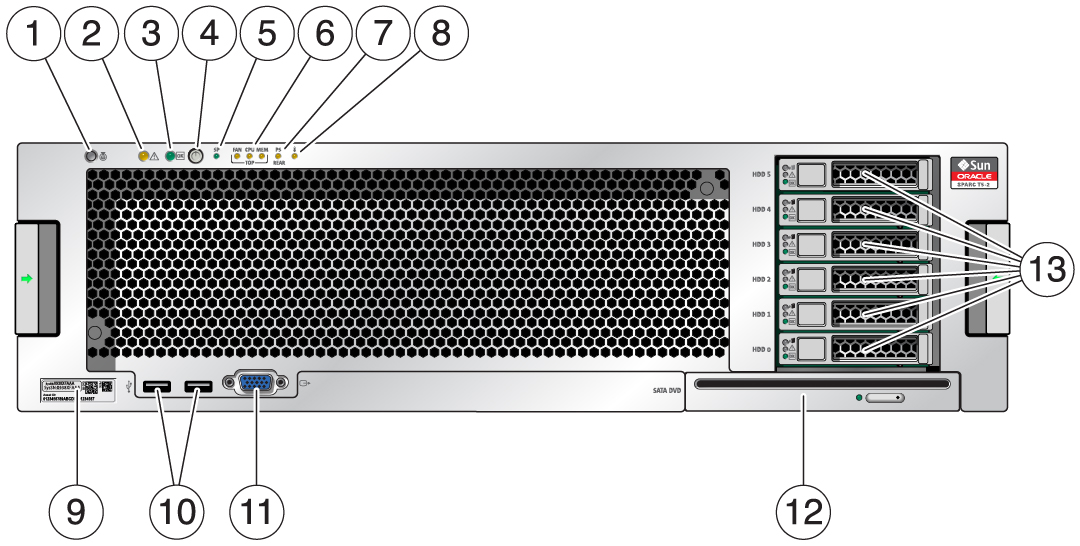

前面板组件（安装）

编号 说明 编号 说明 1 定位 LED 指示灯/定位按钮（白色） 10 USB 2.0 连接器（2 个） 2 需要维修 LED 指示灯（琥珀色） 11 HD-15 视频连接器 3 主电源/正常 LED 指示灯（绿色） 12 SATA DVD 驱动器 4 电源按钮 13 HDD 驱动器 0 5 SP 正常/故障 LED 指示灯（绿色/琥珀色） 14 HDD 驱动器 1 6 风扇模块 (FAN)、处理器 (CPU) 和内存需要维修 LED 指示灯（3 个）（琥珀色） 15 HDD 驱动器 2/NVMe 0 7 电源 (Power Supply, PS) 故障（需要维修）LED 指示灯（琥珀色） 16 HDD 驱动器 3/NVMe 1 8 温度过高 LED 指示灯（琥珀色） 17 HDD 驱动器 4/NVMe 2 9 序列号/RFID 标记 18 HDD 驱动器 5/NVMe 3

相关信息

• 服务器概述

• 后面板组件（安装）

• 布线要求
