Composants du panneau arrière

Remarque -  Vous devez connecter les câbles au serveur dans l'ordre approprié. Ne connectez pas les câbles d'alimentation tant que tous les câbles de données ne sont pas branchés.

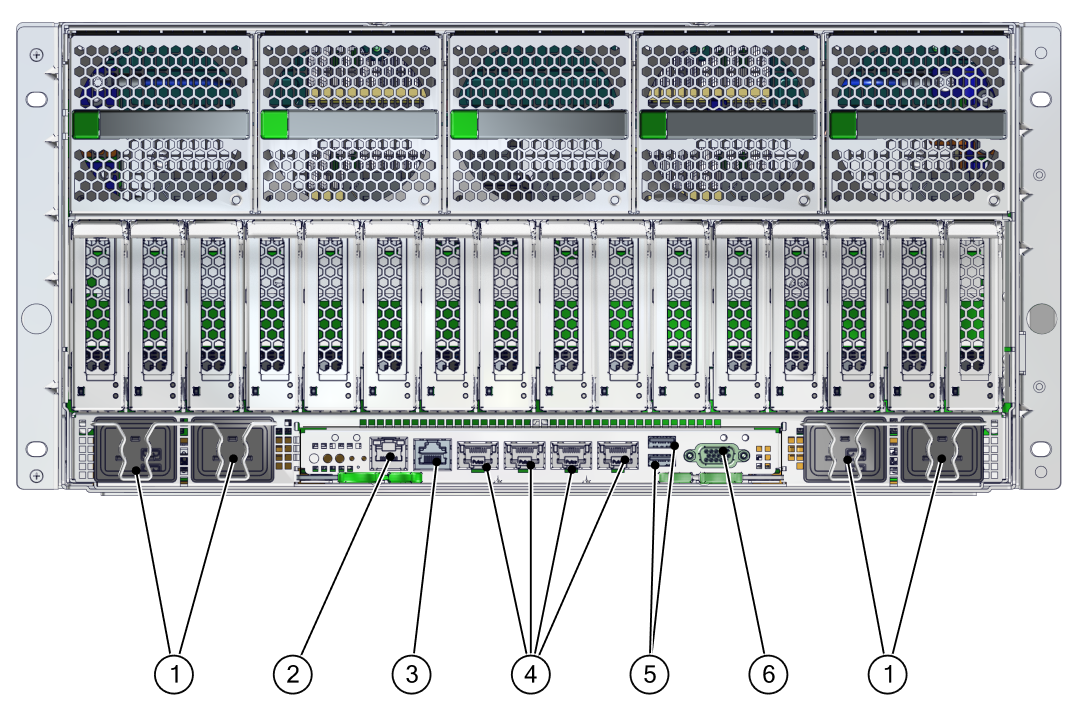

image:Illustration présentant les connecteurs du panneau arrière.
N°
Description
Liens
1
Entrées CA de l'unité d'alimentation (4)
2
Port réseau RJ-45 NET MGT
Port NET MGT
3
Port série RJ-45 SER MGT
Ports SER MGT
4
Ports réseau 10GbE : NET 0 - NET 3 (4)
Ports Ethernet
5
Ports USB 3.0 (2)
Ports USB
6
Port VGA
Port VGA

Informations connexes
