E セキュリティーサービスプロバイダの  STA 用の構成

ユーザーの STA へのアクセスを許可する前に、ユーザーを認証する必要があります。STA 内でローカルにユーザーを作成するか、外部のセキュリティサービスプロバイダ (SSP) を使用して STA へのアクセス制御を提供できます。

この付録では、WebLogic OpenLDAP (Lightweight Directory Access Protocol) および IBM RACF (Resource Access Control Facility) の STA アクセス制御用の使用方法について説明します。次のセクションがあります。

STA アプリケーションを使用してユーザーを作成するには、『STA ユーザーズガイド』を参照してください。

WebLogic OpenLDAP による STA のアクセス制御

OpenLDAP を STA 用に構成するには、この手順を使用します。

WebLogic OpenLDAP の構成

  1. STA のインストール中に選択した HTTP (STA 2.1.0 のデフォルトは 7019) または HTTPS (STA 2.1.0 のデフォルトは 7020) のポート番号を使用して、WebLogic コンソールのログイン画面に移動します。

    https://yourHostName:PortNumber/console/

    例:

    https://sta_server:7020/console

  2. STA のインストール中に定義した WebLogic 管理コンソールのユーザー名とパスワードを使用してログインします。

  3. 「Domain Structure」セクションで、「Security Realms」をクリックします。

    wl_secrealm.pngの説明が続きます

  4. 「Realms」の表で、「myrealm」アクティブリンクを選択します (チェックボックスではなく、リンク自体を選択します)。

    wl_myrealm.pngの説明が続きます

  5. 「Providers」タブをクリックします。

    wl_providers.pngの説明が続きます

  6. 「チェンジ・センター」セクションで、「ロックして編集」をクリックします。

    wl_lockedit.pngの説明が続きます

  7. 「Authentication Providers」セクションで、「New」をクリックします。

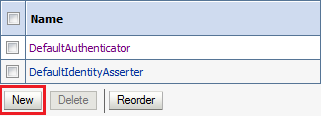

    wl_new.pngの説明が続きます

  8. 作成する認証プロバイダの名前 (たとえば、OpenLdapAuthenticator) を入力して、「Type」メニューで「OpenLDAPAuthenticator」を選択します。「OK」をクリックします。

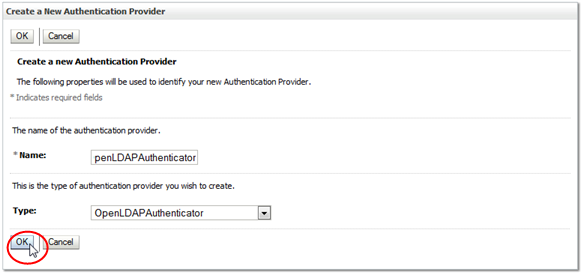

    ldap_createnew.pngの説明が続きます

  9. 「DefaultAuthenticator」アクティブリンクを選択します (チェックボックスではなく、リンク自体を選択します)。

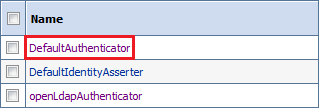

    ldap_defauth.pngの説明が続きます

  10. 「Control Flag」メニューで、「Sufficient」を選択し、「Save」をクリックします。

    ssp_controlsufficient.pngの説明が続きます

  11. 「Providers」ロケータリンクを選択して、「Authentication Providers」画面に戻ります。

    ssp_provlink.pngの説明が続きます

  12. 「Authentication Providers」の表で、手順  8 で作成した OpenLDAP オーセンティケータ名を選択します (チェックボックスではなく、名前自体を選択します)。

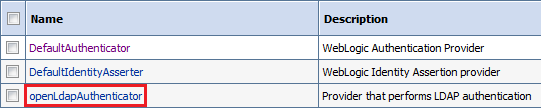

    ldap_selectopen.pngの説明が続きます

  13. 「Control Flag」メニューで、「Sufficient」を選択し、「Save」をクリックします。

    ssp_controlsufficient.pngの説明が続きます

  14. 「Provider Specific」タブをクリックします。

    ldap_provspecific.pngの説明が続きます

  15. サイトの要件に従って、画面のフィールドに入力します。次の例は、lses-ldap1 サーバーに適用され、各カスタマ環境固有のものです。

    • 「Host」 = lses-ldap1

    • 「Port」 = 389

    • 「Principal」= 空白のまま

    • 「Credential」= 空白のまま

    • 「User Base DN」 = ou=people,o=STA,dc=oracle,dc=com

    • 「User From Name Filter」 = (&(cn=%u)(objectclass=inetOrgPerson))

    • 「User Object Class」 = inetOrgPerson

    • 「Group Base DN」 = ou=groups,o=STA,dc=oracle,dc=com

    • 「Group From Name Filter」 = (&(cn=%g)(objectclass=groupofnames))

  16. 「保存」をクリックします。

  17. 「チェンジ・センター」セクションで、「変更のアクティブ化」をクリックします。

    wl_activate.pngの説明が続きます

  18. 次の手順を実行して構成をテストします。

    1. WebLogic 管理コンソールからログアウトします。

    2. STA コマンドを使用して STA を停止して再起動します。コマンドの使用方法の詳細は、『STA 管理ガイド』を参照してください。

      # STA stop all
# STA start all

    3. WebLogic コンソールにログインします。

    4. 「Domain Structure」セクションで、「Security Realms」を選択します。

    5. 「Realms」の表で、「myrealm」アクティブリンクを選択します (チェックボックスではなく、リンク自体を選択します)。

    6. 「Users and Groups」タブをクリックします。

      ldap_uandg.pngの説明が続きます

    7. 「Users」タブと「Groups」タブ内で、OpenLDAP プロバイダの「Provider」列にエントリが存在することを確認します。

IBM RACF タスクによる STA のアクセス制御

IBM RACF (Resource Access Control Facility) 認証を STA 用に構成するには、次の手順を使用します。示された順に手順を実行する必要があります。

注:

STA では、CA の ACF‐2 や Top Secret など、IBM RACF との互換性があるサードパーティーの製品がサポートされます。インストールされているセキュリティー製品に適したコマンドを発行するかどうかは、STA をインストールするユーザーまたはセキュリティー管理者が決定します。

タスク 1: IBM RACF メインフレームの最小要件の確認

完全な RACF 要件については、『STA 要件ガイド』を参照してください。

タスク 2: STA RACF 承認のためのメインフレームサポートの有効化

STA の RACF サービスのメインフレーム側は、ELS 7.0 および 7.1 用の SMC コンポーネントの一部である CGI ルーチンによって提供されます。この CGI ルーチンは SMC HTTP サーバーによって呼び出され、FACILITY クラスで定義された RACF プロファイルを使用します。

STA が RACF をアクセス認証の手段として使用するためには、HTTP サーバーを実行する SMC 開始タスクをメインフレームで設定する必要があります。これを行う方法の詳細は、ELS ドキュメントの「SMC の構成と管理」にあります。

注:

SMC 開始タスクは、定義されている AT-TLS ルールと一致する必要があります。または、AT-TLS 定義で汎用ジョブ名 (たとえば、SMCW) を使用できます。

値が指定された STC 識別子 (たとえば、JOBNAME.JOB) を使用する場合、これによって CGI ルーチンの接続が失敗します。

HTTP サーバーに使用するポート番号は、WebLogic Console で定義されているポート番号と一致する必要があり、ホストは、SMC タスクが実行されるホストの IP 名と一致する必要があります。

注:

既存の SMC は、RACF 承認が実行されるホスト上に存在する場合に使用できます。この場合、WebLogic 構成の実行時に既存の HTTP サーバーのポート番号を使用してください。

タスク 3: AT-TLS の構成

AT-TLS は、アプリケーションサーバーとクライアントに対して透過的な TCP/IP アプリケーションの暗号化ソリューションです。パケットの暗号化および復号化は、z/OS TCPIP アドレス空間で TCP プロトコルレベルで行われます。RACF 承認のための AT‐TLS の要件は、『STA 要件ガイド』に記載されています。

次の RACF コマンドは、構成プロセスで定義するさまざまな RACF オブジェクトのステータスを一覧表示します。

  • RLIST STARTED PAGENT.* STDATA ALL

  • RLIST DIGTRING *ALL

  • RLIST FACILITY IRR.DIGTCERT.LISTRING ALL

  • RLIST FACILITY IRR.DIGCERT.LST ALL

  • RLIST FACILITY IRR.DIGCERT.GENCERT ALL

  • RACDCERT ID(stcuser) LIST

  • RACDCERT ID(stcuser) LISTRING(keyringname)

  • RACDCERT CERTAUTH LIST

AT-TLS を構成するには、次をします。

  1. TCPIP プロファイルデータセットで次のパラメータを指定して、AT‐TLS をアクティブ化します。

    TCPCONFIG TTLS

    この文は、TCP OBEY ファイル内に配置してもかまいません。

  2. ポリシーエージェントの構成 (PAGENT)

    ポリシーエージェントアドレス空間は、暗号化される TCP/IP トラフィックを制御します。

    1. PAGENT 開始タスク JCL を入力します。

      例:

      //PAGENT PROC
//*
//PAGENT EXEC PGM=PAGENT,REGION=0K,TIME=NOLIMIT,
// PARM='POSIX(ON) ALL31(ON) ENVAR("_CEE_ENVFILE=DD:STDENV")/-d1'
//*
//STDENV DD DSN=pagentdataset,DISP=SHR//SYSPRINT DD SYSOUT=*
//SYSOUT DD SYSOUT=*
//*
//CEEDUMP DD SYSOUT=*,DCB=(RECFM=FB,LRECL=132,BLKSIZE=132)

    2. PAGENT 環境変数を入力します。pagentdataset データセットには、PAGENT 環境変数が含まれます。

      例:

      LIBPATH=/lib:/usr/lib:/usr/lpp/ldapclient/lib:.
PAGENT_CONFIG_FILE=/etc/pagent.conf
PAGENT_LOG_FILE=/tmp/pagent.log
PAGENT_LOG_FILE_CONTROL=3000,2
_BPXK_SETIBMOPT_TRANSPORT=TCPIP
TZ=MST7MDT

      この例では、/etc/pagent.conf に PAGENT 構成パラメータが含まれています。TZ パラメータには独自のタイムゾーンを使用してください。

    3. PAGENT を構成します。

      例:

      TTLSRule TBI-TO-ZOS
{
 LocalAddr localtcpipaddress
 RemoteAddr remotetcpipaddress
 LocalPortRange localportrange
 RemotePortRange remoteportrange
 Jobname HTTPserverJobname
 Direction Inbound
 Priority 255
 TTLSGroupActionRef gAct1~TBI_ICSF
 TTLSEnvironmentActionRef eAct1~TBI_ICSF
 TTLSConnectionActionRef cAct1~TBI_ICSF
}
TTLSGroupAction gAct1~TBI_ICSF
{
 TTLSEnabled On
 Trace 2
}
TTLSEnvironmentAction eAct1~TBI_ICSF
{
 HandshakeRole Server
 EnvironmentUserInstance 0
 TTLSKeyringParmsRef keyR~ZOS
}
TTLSConnectionAction cAct1~TBI_ICSF
{
 HandshakeRole ServerWithClientAuth
 TTLSCipherParmsRef cipher1~AT-TLS__Gold
 TTLSConnectionAdvancedParmsRef cAdv1~TBI_ICSF
 CtraceClearText Off
 Trace 2
}
TTLSConnectionAdvancedParms cAdv1~TBI_ICSF
{
 ApplicationControlled Off
 HandshakeTimeout 10
 ResetCipherTimer 0
 CertificateLabel certificatelabel
 SecondaryMap Off
}
TTLSKeyringParms keyR~ZOS
{
 Keyring keyringname
}
TTLSCipherParms cipher1~AT-TLS__Gold
{
 V3CipherSuites TLS_RSA_WITH_3DES_EDE_CBC_SHA
 V3CipherSuites TLS_RSA_WITH_AES_128_CBC_SHA
}

      ここでは:

      • localtcpipaddress: HTTP サーバーのローカル TCP/IP アドレス

      • remotetcpipaddress: STA クライアントのリモート TCP/IP アドレス。これは、すべての TCP/IP アドレスで ALL にできます

      • localportrange: HTTP サーバーのローカルポート (HTTP または SMC の起動で指定されます)

      • remoteportrange: リモートポートの範囲 (すべてのエフェメラルポートで 1024-65535)

      • HTTPserverJobname: HTTP サーバーのジョブ名

      • certificatelabel: 認証定義からのラベル

      • keyringname: RACF 鍵リング定義からの名前

  3. RACF クラスをアクティブ化します。RACF パネルまたは CLI のいずれかを使用できます。

    RACF クラスには、次のものが含まれます。

    • DIGTCERT

    • DIGTNMAP

    • DIGTRING

      PORTMAP および RXSERV が異常終了しないようにするには、SERVAUTH クラスを RACLIST する必要があります。

      SETROPTS RACLIST(SERVAUTH)
RDEFINE SERVAUTH **UACC(ALTER) OWNER (RACFADM)
RDEFINE STARTED PAGENT*.* OWNER(RACFADM) STDATA(USER(TCPIP) GROUP(STCGROUP)
RDEFINE FACILITY IRR.DIGTCERT.LISTRING UACC(NONE) OWNER(RACFADM)
RDEFINE FACLITY IRR.DIGTCERT.LIST UACC(NONE) OWNER(RACFADM)
RDEFINE FACILITY IRR.DIGTCERT.GENCERT UACC(NONE) OWNER (RACFADM)

  4. RACF 鍵リングと証明書の定義

    1. 鍵リングと証明書を作成するには、次の RACF コマンドを入力します。

      RACDCERT ID(stcuser) ADDRING(keyringname)

      ここでは:

      • stcuser: TCPIP アドレス領域に関連付けられた RACF ユーザー ID

      • keyringname: 鍵リングの名前で、PAGENT 構成で指定した鍵リングと一致する必要があります

      RACDCERT ID(stcuser) GENCERT CERTAUTH SUBJECTSDN(CN('serverdomainname') O('companyname') OU('unitname') C('country')) WITHLABEL('calabel') TRUST SIZE(1024) KEYUSAGE(HANDSHAKE,DATAENCRYPT,CERTSIGN)

      注:

      これは、STA システムの CA 証明書です。

      ここでは:

      • stcuser: TCPIP アドレス領域に関連付けられた RACF ユーザー ID

      • serverdomainname: z/OS サーバーのドメイン名 (たとえば、MVSA.COMPANY.COM)

      • companyname: 組織名

      • unitname: 組織単位名

      • country: 国

      • calabel: 認証局のラベル (たとえば、CATBISERVER)

      RACDCERT ID(stcuser) GENCERT SUBJECTSDN(CN('serverdomainname') O('companyname') OU('unitname') C('country')) WITHLABEL('serverlabel') TRUST SIZE(1024) SIGNWITH(CERTAUTH LABEL('calabel'))

      注:

      これは、サーバー証明書です。

      ここでは:

      • stcuser: TCPIP アドレス領域に関連付けられた RACF ユーザー ID

      • serverdomainname: z/OS サーバーのドメイン名 (たとえば、MVSA.COMPANY.COM)

      • companyname: 組織名

      • unitname: 組織単位名

      • country: 国

      • serverlabel: サーバー証明書のラベル (たとえば、TBISERVER)

      • calabel: CA 証明書定義で指定した認証局のラベル

      RACDCERT ID(stcuser) GENCERT SUBJECTSDN(CN('clientdomainname') O('companyname') OU('unitname') C('country')) WITHLABEL('clientlabel') TRUST SIZE(1024) SIGNWITH(CERTAUTH LABEL('calabel'))

      注:

      これは、クライアント証明書です。

      ここでは:

      • stcuser: TCPIP アドレス領域に関連付けられた RACF ユーザー ID

      • clientdomainname: STA クライアントのドメイン名 (たとえば、TBIA.COMPANY.COM)

      • companyname: 組織名

      • unitname: 組織単位名

      • country: 国

      • clientlabel: サーバー証明書のラベル – TBICLIENT

      • calabel: CA 証明書定義で指定した認証局のラベル。

    2. PAGENT 構成で指定された鍵リングに CA、サーバー、およびクライアント証明書を接続します。

      RACDCERT ID(stcuser) CONNECT(CERTAUTH LABEL('calabel') RING('keyringname') USAGE(CERTAUTH))

      ここでは:

      • stcuser: TCPIP アドレス領域に関連付けられた RACF ユーザー ID

      • calabel: CA 証明書定義で指定した認証局のラベル

      • keyringname: 鍵リングの名前で、PAGENT 構成で指定した鍵リングと一致する必要があります

      RACDCERT ID(stcuser) CONNECT(ID(stcuser) LABEL('serverlabel') RING('keyingname') DEFAULT USEAGE(PERSONAL)

      ここでは:

      • stcuser: TCPIP アドレス領域に関連付けられた RACF ユーザー ID

      • serverlabel: サーバー証明書のラベル

      • keyringname: 鍵リングの名前で、PAGENT 構成で指定した鍵リングと一致する必要があります

      RACDCERT ID(stcuser) CONNECT(ID(stcuser) LABEL('clientlabel') RING('keyingname') USEAGE(PERSONAL)

      ここでは:

      • stcuser: TCPIP アドレス領域に関連付けられた RACF ユーザー ID

      • clientlabel: クライアント証明書のラベル

      • keyringname: 鍵リングの名前で、PAGENT 構成で指定した鍵リングと一致する必要があります

    3. STA に送信される CA およびクライアント証明書をエクスポートします。

      RACDCERT EXPORT (LABEL('calabel')) CERTAUTH DSN('datasetname') FORMAT(CERTB64)

      ここでは:

      • calabel: CA 証明書定義で指定した認証局のラベル

      • datasetname: エクスポートされる証明書を受け取るデータセット

      RACDCERT EXPORT (LABEL('clientlabel')) ID(stcuser) DSN('datasetname') FORMAT(PKCS12DER) PASSWORD(' password ')

      ここでは:

      • clientlabel: クライアント証明書のラベル

      • stcuser: TCPIP アドレス領域に関連付けられた RACF ユーザー ID

      • datasetname: エクスポートされる証明書を受け取るデータセット

      • password: データ暗号化のパスワード。STA で証明書が受け取られるときに必要です。パスワードは、8 文字以上である必要があります。

これで、エクスポートされたデータセットは STA に転送され、FTP を使用できます。CA 証明書は、EBCDIC から ASCII に変換されて送信されます。CLIENT 証明書はバイナリファイルとして送信され、クライアント証明書とその秘密鍵の両方を含んでいます。

タスク 4: CGI ルーチンによって使用される RACF プロファイルの作成

プロファイルは、FACILITY クラスで定義されます。最初のプロファイルは SMC.ACCESS.STA と呼ばれ、ユーザーが STA アプリケーションにアクセスできるかどうかを決定します。

STA へのアクセスを要求するユーザーは、このプロファイルに対する READ アクセス権を持っている必要があります。ほかのプロファイルはすべて、SMC.ROLE.nnn として表示され、ユーザーがログオン後に持つ役割を決定するために使用されます。

注:

STA に対して定義されている役割は StorageTapeAnalyticsUser のみです。この役割を取得するには、READ アクセス権を持つ SMC.ROLE.STORAGETAPEANALYTICSUSER プロファイルに追加するユーザー ID を要求する必要があります。

タスク 5: 証明書ファイルと秘密鍵ファイルのインポート (オプション)

公開鍵と秘密鍵が正常に生成されたことと、適切な権限を持つユーザー ID とパスワードが正しく定義されていることをテストするために、この手順が役に立つことがあります。

テストは、任意のブラウザを使用して行うことができますが、ここでは Firefox が例として使用されています。

  1. Firefox の「ツール」メニューで、「オプション」を選択します。

  2. 「詳細」タブ、「証明書」タブの順に選択します。

  3. 「証明書を表示」をクリックします。

  4. 「証明書マネージャー」ダイアログボックスで「認証局証明書」タブをクリックして、インポートする証明書ファイルを選択します。

  5. 「インポート」をクリックします。

  6. 「あなたの証明書」タブを選択して、インポートする秘密鍵ファイルを入力します。

  7. 「インポート」をクリックします。

  8. 「OK」をクリックして、保存してダイアログボックスを閉じます。

タスク 6: CGI ルーチンのテスト

CGI ルーチンをブラウザからテストするには、次の URL を入力します。host、port、userid、および password は適切な値に設定されています。

https://host:port/smcgsaf?type=authentication&userid=userid&password=password&roles=StorageTapeAnalyticsUser

結果として表示される出力は、ユーザーが STA および StorageTapeAnalyticsUser 役割へのアクセスを承認されているかどうかを示します。

注:

STA RACF 承認機能では、メインフレームユーザー ID のパスワードの変更はサポートされません。ユーザー ID のパスワードが期限切れになった場合、STA はこれを示します。STA へのログインを再試行する前に、通常のメインフレームチャネルからパスワードをリセットする必要があります。

タスク 7: WebLogic コンソール用の RACF/SSP の設定

RACF セキュリティーサービスプロバイダ (または RACF SSP) は、プラグインとして WebLogic にインストールされている必要があります。

RACF SSP がインストールされている場合、STA インストーラは RACF SSP を WebLogic 内の適切な場所に配置するはずです。インストールされていない場合、次のようにディレクトリに RACF セキュリティー jar ファイルを配置してください。

/Oracle_storage_home/Middleware/wlserver_10.3/server/lib/mbeantypes/staRACF.jar

ここで Oracle_storage_home は、STA のインストール中に指定された Oracle ストレージホームの場所です。

タスク 8: STA と RACF 間の SSL の構成

  1. 必要な PTF を MVS システムにインストールします。これらの PTF により、STA へのログオン時に、RACF またはその他のサードパーティーのセキュリティーソフトウェアでの認証が可能になります。PTF 要件については、『STA 要件ガイド』を参照してください。

    Application Transparent TLS (AT-TLS) は、SMC HTTP サーバーおよび WebLogic に対して定義されたポート番号がサーバーに暗号化されるように、MVS 上に構成されています。

    続行する前に、MVS サーバー証明書 (ASCII 形式) と STA クライアント秘密鍵 (バイナリ PKCS12 形式) の 2 つのファイルを所有していることを確認してください。MVS システム管理者により、PKCS12 ファイルへのパスワードが提供されています。

  2. 証明書を /Oracle_storage_home/Middleware/user_projects/domains/tbi/cert に配置します。

    ここで Oracle_storage_home は、STA のインストール中に指定された Oracle ストレージホームの場所です。

  3. 証明書を DER 形式から PEM 形式に変換します。

    openssl pkcs12 -clcerts -in PKCS12DR.xxxxxx -out mycert.pem

    インポートパスワード (証明書とともに提供されます)、新しい PEM パスワード、およびパスワードの確認を入力するよう求められます。

  4. Java keytool コマンドを使用して、証明書ファイルを /Oracle_storage_home/Middleware/jdk1.6.0_xx/jre/lib/security/cacerts ファイルにインポートします。

    # /Oracle_storage_home/Middleware/jdk1.6.0_xx/jre/bin/keytool -importcert -alias tbiServer -file certificate -keystore /Oracle/Middleware/jdk1.6.0_xx/jre/lib/security/cacerts -storetype jks

タスク 9: WebLogic Server の構成

RACF 認証のために WebLogic を構成するには、別のセキュリティー証明書を使用するように WebLogic を再構成 の手順に従います

タスク 10: WebLogic コンソールでの RACF/SSP のインストール

  1. STA のインストール中に選択した HTTP (STA 2.1.0 のデフォルトは 7019) または HTTPS (STA 2.1.0 のデフォルトは 7020) のポート番号を使用して、WebLogic コンソールのログイン画面に移動します。

    https://yourHostName:PortNumber/console/

    例:

    https://sta_server:7020/console/

  2. STA のインストール中に定義した WebLogic 管理コンソールのユーザー名とパスワードを使用してログインします。

  3. 「Domain Structure」セクションで、「Security Realms」を選択します。

    wl_secrealm.pngの説明が続きます

  4. 「Realms」のセクションで、「myrealm」アクティブリンクを選択します (チェックボックスではなく、名前自体を選択します)。

    wl_myrealm.pngの説明が続きます

  5. 「Change Center」セクションで「Lock & Edit」をクリックします。

    wl_lockedit.pngの説明が続きます

  6. 「Providers」タブを選択します。

    wl_providers.pngの説明が続きます

  7. 「Authentication Providers」セクションで、「New」をクリックします。

    wl_new.pngの説明が続きます

  8. 追加する認証プロバイダの名前 (たとえば、STA RacfAuthenticator) を入力して、「Type」メニューの「RacfAuthenticator」を選択します。「OK」をクリックします。

    注:

    RACF jar ファイルが「Type」メニューに表示されるはずです。そうではない場合、STA コマンドを使用して STA を停止して再起動します。コマンドの使用方法の詳細は、『STA 管理ガイド』を参照してください。

  9. RACF プロバイダが「Authentication Providers」表に含められたことを確認します。DefaultAuthenticator および DefaultIdentityAsserter が常にリストの最初の 2 つのプロバイダでなければなりません。

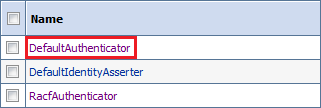

  10. 「DefaultAuthenticator」アクティブリンクを選択します (チェックボックスではなく、名前自体を選択します)。

    racf_defauth.pngの説明が続きます

  11. 「Control Flag」メニューで、「Sufficient」を選択し、「Save」をクリックします。

  12. 「Provider Specific」タブをクリックして、「Save」をクリックします。

    racf_defprovspec.pngの説明が続きます

  13. 「Providers」ロケータリンクをクリックして、「Authentication Providers」画面に戻ります。

    ssp_provlink.pngの説明が続きます

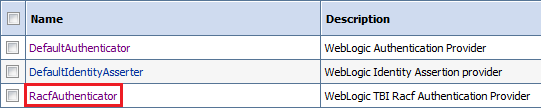

  14. 「Authentication Providers」の表で、手順  8 で作成した RACF オーセンティケータ名を選択します (チェックボックスではなく、名前自体を選択します)。

    racf_selracf.pngの説明が続きます

  15. 「Control Flag」メニューで、「Sufficient」を選択し、「Save」をクリックします。

    racf_racfauthsufficient.pngの説明が続きます

  16. 「Provider Specific」タブをクリックします。

    racf_provspecific.pngの説明が続きます

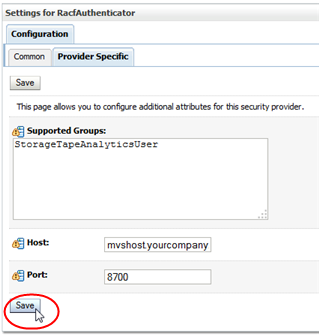

  17. MVS システムが実行されているホスト名 (たとえば、mvshost.yourcompany.com) とポート番号 (たとえば、8700) を入力して、「Save」をクリックします。

    racf_racfauthhostport.pngの説明が続きます

  18. 「チェンジ・センター」セクションで、「変更のアクティブ化」をクリックします。

    wl_activate.pngの説明が続きます

  19. WebLogic 管理コンソールからログアウトします。

  20. STA コマンドを使用して STA を停止して再起動します。コマンドの使用方法の詳細は、『STA 管理ガイド』を参照してください。

    # STA stop all
# STA start all
