1 ライブラリモジュールとハードウェアコンポーネント
ライブラリモジュール
- 顧客インタフェースモジュール (CIM)
-
1 つの CIM がライブラリの前面にあり、次が含まれています。
-
648 個のデータカートリッジスロット、診断およびクリーニングカートリッジ用の 198 個のスロット、24 個のエンドスロットまたはターゲット指定およびドロップオフ
-
タッチスクリーンオペレータ制御パネルおよびキーパッド
-
2 つの負荷共有 DC 電源装置
-
保守活動用のサービス安全ドア
-
CAP と 2 つのエレベータ構成部品。各エレベータが最大 4 つのカートリッジをレール間で移動できます
-
- ストレージ拡張モジュール (SEM)
-
ライブラリには最大 5 つの SEM を収容できます。各 SEM に顧客が使用できるデータカートリッジスロットが 1,728 個あります。
- ロボット工学インタフェースモジュール (RIM)
-
基本的なライブラリでは、RIM の位置は DEM と CIM の間です。追加ストレージのあるライブラリでは、RIM の位置は DEM と SEM の間です。RIM には 800 個のデータカートリッジスロットと、ライブラリコンプレックス内の隣接ライブラリの接続に使用するパススルーポート (PTP)、およびドライブ前面へのアクセスが含まれています。
- ドライブおよび電子モジュール (DEM)
-
ライブラリの背面には 1 つの DEM があり、ここには AC 配電盤 (PDU)、負荷共有 DC 電源装置、4 つの付属品ラック、電子制御モジュール、および 64 スロットのテープドライブベイが含まれます。

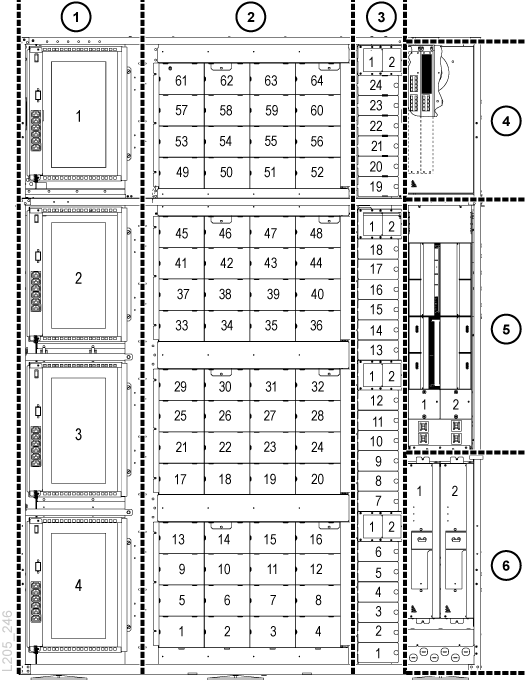

図の凡例:
-
付属品ラック
-
ドライブベイ
-
DC 電源装置
-
Ethernet スイッチ
-
電子制御モジュール
-
AC PDU
-

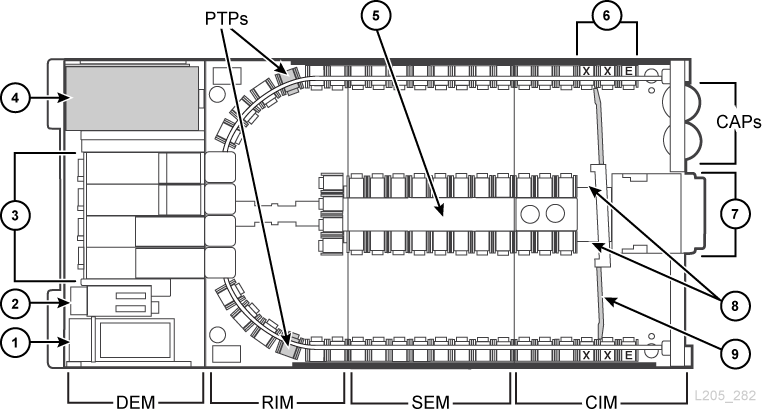

図の凡例:
-
AC 電源と電子制御モジュール
-
DC 電源装置
-
テープドライブベイ
-
付属品ラック
-
内部ウォールカートリッジスロット
-
予約スロット (E = エンドストップ、X = 診断カートリッジ)
-
オペレータパネル
-
エレベータ
-
サービス安全ドア
ハードウェアコンポーネント
電子制御モジュール
電子制御モジュール (ECM) は、電子制御、ロボットおよびドライブ制御、およびホスト接続に対応します。ECM はライブラリ背面の DEM 内にあります。主なコントローラカードは HBCR (ライブラリコントローラ) と HBT (ドライブコントローラ) です。

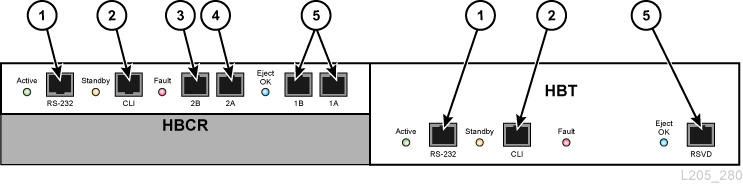

図の凡例:
-
シリアルポート (予約済み)
-
シリアルポート (保守担当者用の CLI ポート)
-
プライマリ Ethernet ポート
-
デュアル TCP/IP Ethernet ポート
-
Ethernet ポート (予約済み)
カートリッジアクセスポート (CAP)
CAP はカートリッジのインポートとエクスポートを行います。CAP には次の 2 つのタイプがあります。
SL8500 ライブラリでは両方の CAP タイプを収容することはできません。一括 CAP、または最大で 2 つの回転式 CAP のどちらかを収容できます。
一括 CAP
一括 CAP は、ライブラリの前面アクセスドアにある 8 つの CAP で構成されます。レールあたり 2 つの CAP があり、それぞれに 36 個のスロットがあります (12 スロットマガジンが 3 つ)。回転式 CAP を備えたライブラリを一括 CAP にアップグレードするには、カートリッジアクセスポートを参照してください。

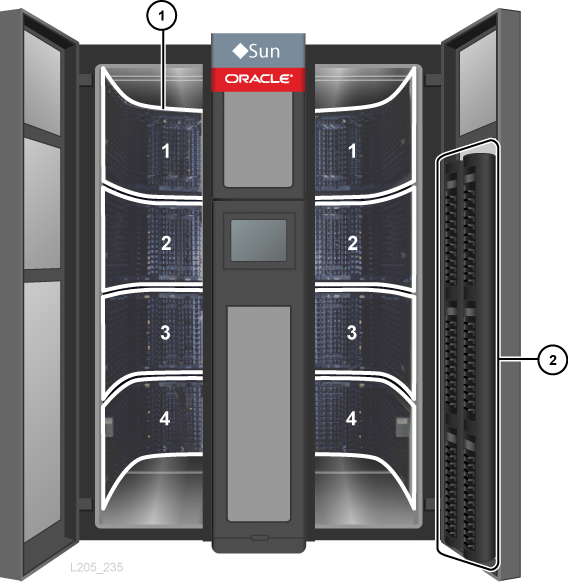

図の凡例:
-
レール、番号 1 - 4 (上から下)
-
閉じた CAP
-
12 スロットマガジンを 3 つ備えた、開いた状態の CAP
ロボット
ロボットは、CAP、エレベータ、PTP、ストレージスロット、テープドライブ間でカートリッジを移動します。各ライブラリには、4 台 (標準) または 8 台 (冗長ロボットオプション) のロボットを取り付けることができます。ライブラリの 4 つのレールは、ロボットに電源と通信を提供します。
パススルーポート (PTP)
PTP はライブラリコンプレックス内の 2 つのライブラリ間で 1 回につき最大 2 つのカートリッジを水平方向に移動します。隣接する 2 つのライブラリ間に設置された独立フレーム内に、4 つの PTP メカニズム (各レールに 1 つずつ) が収容されています。PTP はテープドライブの近くにある RIM の曲線状の部分にあります (図1-2 を参照)。PTP の取り付けや保守によって実行中のライブラリ操作が中断することはありません。フレーム内の各 PTP をライブラリの背面からスライドさせて取り外し、保守できます。
コンプレックスへの新規ライブラリの追加は事前に計画を立ててから行なってください。ライブラリコンプレックスはどちらの方向にも拡張できますが、新しいライブラリは左側 (ライブラリの正面から見た場合) に追加したほうが混乱を少なくできます (パススルーポート計画を参照)。
ライブラリカメラ
カメラシステム (WebCam) をとおしてライブラリ内部をリモートから監視できます。ライブラリの各サイド (左と右) に 1 台ずつカメラがあり、前面アクセスドアの上部フレームにマウントされています。ライブラリカメラはサードパーティーのモニタリングソフトウェアを使用し、10Base-T/100Base-TX Ethernet 接続に接続されてリモートのオーディオおよびビデオを提供します。ライブラリカメラの仕様は次の表のとおりです。
| OS の互換性 | Windows 7、Vista、XP SP3 |
| 最小ブラウザ要件 | Windows Explorer 6.0 SP3 |
| 寸法 | 奥行: 74mm (2.9 インチ)、幅: 100mm (3.9 インチ)、高さ: 100mm (3.9 インチ)
重量: 345 g (12.2 オンスまたは 0.76 ポンド) |
| 接続 | Ethernet 10Base-T/100Base-TX |
| カメラ | ¼ MOS カラーセンサー、1.3 メガピクセル
最小照度: 0.6 lx (カラー)、0.5 lx (黒/白) |
| ビデオ | 最大解像度: 1280x960 (30fps)、8 倍デジタルズーム
H.264 デジタルビデオ形式、NTSC ビデオ形式 |
| オーディオ | 内蔵マイクロフォン、2 方向オーディオ対応 |
付属品ラック
SL8500 ライブラリには 19 インチラックを 4 つ収容できるスペースがあります。各ラックとも 6U (U = 4.4 cm (1.75 インチ)) で、マウントしたコンポーネントが垂直になるような向きになっています。取り付ける機器をオラクル社が指示することはできませんが、保証が無効になるのを避けるため、必ず次のガイドラインに従ってください。
| 説明 |
値/範囲 |
|---|---|
|
最大重量 |
付属品ラックは、80 kg (175 ポンド) 用のスライドに取り付けられます。安全な積載は 64 kg (140 ポンド) です。 |
|
マウント |
コンポーネントは垂直方向で機能する必要があります。レールは提供されません。製造元から提供されるマウント用ハードウェアを使用してください。 |
|
高さ |
48.25 cm (19 インチ) |
|
幅 |
27.3 cm (10.75 インチ) (電源タップを含む) |
|
奥行 |
72 cm (28 インチ)、安全な長さは 66 cm (26 インチ) |
|
マウントポイント |
マウントポイント間が 72.4 cm (28.5 インチ) |
|
熱要件 |
ラックモジュールあたり最大 880 ワット (3,000 Btu/ 時間)。 |
|
通気 |
冷却ファン x 2。6U ラックモジュールの最大量は 241 scfm です。 |
|
電源脚注 1 |
200–240 VAC、50 - 60 Hz、4 アンペア (最大)。6 つの IEC320 C13 コンセントソケット |
|
規制機関コンプライアンス |
最小要件: 安全に関しては UL または CSA、電磁気に関しては FCC や BSMI などの機関の Class A 認定。 |
脚注 1 N+1 電源構成はラック 2 および 4 をサポートします。ラック 1 および 3 に電源供給する場合は 2N 電源構成が必要です。
キーパッド
-
CAP を開閉するための 2 つのボタン。
-
ライブラリのアクティビティーとステータスを示す 8 つの LED。
-
保守担当者がライブラリを保守モードにするときに使用する 2 つの安全ロック。
-
ライブラリ内のロボットへの電力供給を停止する赤い安全ボタン。

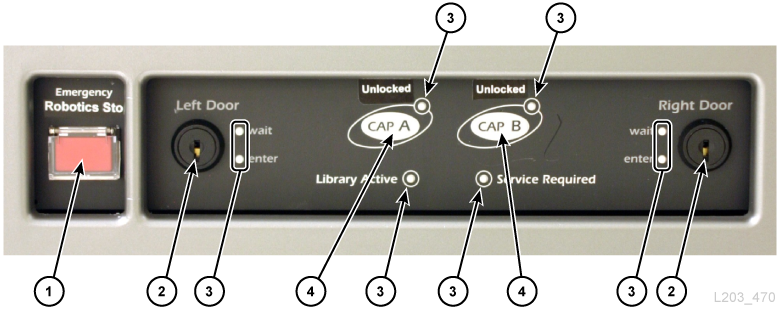

図の凡例:
-
緊急ロボティクス停止スイッチ (ERS)
-
サービス安全ドアロック
-
インジケータ
-
CAP ロック/ロック解除ボタン (回転式 CAP のみ)
ローカルオペレータパネル
ローカルオペレータパネルは、ライブラリ前面にある 12 インチのタッチスクリーンディスプレイです。パネルは、 StorageTek ライブラリコンソール (SLC) ソフトウェアを使用して、診断、ライブラリステータス、ライブラリとドライブのモニタリング、および機能上の情報にアクセスします。
サポートされているテープドライブ
-
StorageTek T シリーズ T9840 A/B/C/D、T9940 B、および T10000 A/B/C/D
-
HP LTO 第 2、3、4、5、および 6 世代
-
IBM LTO 第 2、3、4、5、6、および 7 世代
-
Quantum SDLT 600 および DLT-S4
ほとんどのドライブは、同じファミリの以前の世代のテープドライブで記録されたデータを読み取れます。したがって、お客様は保証期間内であれば、既存のカートリッジを使用できます。
詳細については、Oracle Web サイト (http://www.oracle.com/us/products/servers-storage/storage/tape-storage/overview/index.html) でテープドライブのセクションを参照してください。
OKM 暗号化互換テープドライブ
-
StorageTek T10000 A/B/C/D および T9840 D
-
HP LTO 第 4、5、6 世代
-
BM LTO 第 4、5、6、7 世代
注記:
IBM LTO ドライブトレーは、暗号化対応である (Belisarius カードを含む) 必要があります。詳細は、LTO ドライブを参照してください。
暗号化の詳細については、OTN でテープドライブ固有のドキュメントおよび Oracle Key Manager (OKM) ドキュメントを参照してください。
