以太网交换机

语言：

模块化系统默认情况下包含两个铜交换机。您可以订购可选的两个或四个光纤交换机。模块化系统中使用的以太网交换机可以是铜交换机也可以是光纤交换机。四个光纤交换机位于顶部，两个铜交换机位于其下。请参见系统正面组件。

有关连接交换机的信息，请参见连接模块化系统电缆。

注意 - RJ-45 耦合器面板上的内置端口和设备或子部件的铜交换机上的端口仅适用于内置或未暴露的线路连接。设备或子部件的内置端口不能使用金属连接到与 OSP 或其线路连接到接口。这些接口设计为仅用作内置接口（GR-1089 中介绍的 2 类或 4 类端口），需要与暴露的 OSP 线路隔离。通过添加主要保护器，不能对使用金属将这些接口连接到 OSP 线路的这一情况提供充足的保护。

注意 - 如果以后订购替换交换机，您必须指定服务项部件号，以便于获取与模块化系统中使用的交换机类型相同的交换机。有关维修交换机的更多信息，请参阅《Netra 模块化系统服务手册补充资料》。

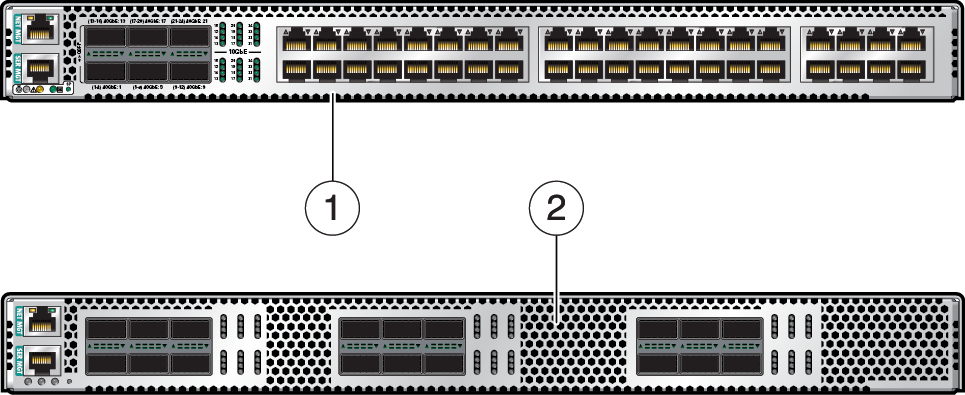

编号	说明
1	Oracle Switch ES2-64 这些交换机提供网状结构网络 1 的连接，并具有一个冗余网络。QSFP 铜缆上行链路将该交换机上的网状结构网络 1 连接到外部站点。使用带宽注意事项确定铜交换机上的 QSFP 数（0-6 个）。如果进行低带宽安装，您可忽略 QSFP 上行链路并直接连接到铜交换机上的备用端口。
2	Oracle Switch ES2-72 两个交换机提供网状结构网络 2 的连接，两个交换机提供网状结构网络 3 的连接。每个网状结构网络都具有冗余网络。Oracle ES2-72 交换机上的 QSFP 上行链路端口将网状结构网络 2 和 3 连接到外部站点。使用带宽注意事项确定光纤交换机上的 QSFP 数（0-10 个）。

有关交换机的一般信息，请参阅 Oracle Switch ES2-72 和 Oracle Switch ES2-64 文档，网址为 http://docs.oracle.com/cd/E60179_01/index.html。

有关配置交换机的信息，请参阅《Oracle Ethernet Switches L2 and L3 Deployment Best Practices》（《Oracle 以太网交换机 L2 和 L3 部署最佳做法》），网址为 https://docs.oracle.com/cd/E19934-01/html/E41457/index.html。
