Oracle Server X5-2M 正面组件

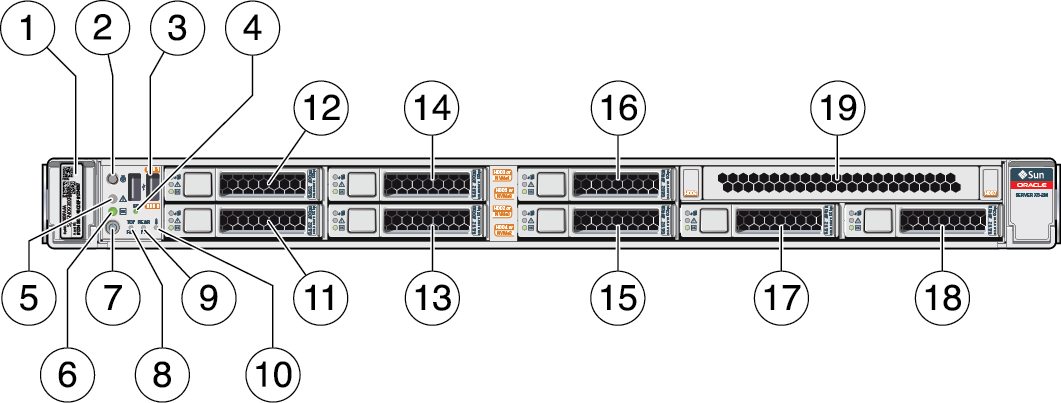

下图显示了配置有八个 2.5 英寸存储驱动器的 Oracle Server X5-2M 前面板上的状态指示灯(LED 指示灯)、连接器和驱动器。
有关如何解释状态指示灯(LED 指示灯)的信息,请参阅《Netra 模块化系统服务手册补充资料》。
|
|
1
|
|
2
|
定位器 LED 指示灯/定位器按钮:白色
|
3
|
两个 USB 2.0 连接器
|
4
|
SP 正常 LED 指示灯:绿色
|
5
|
需要维修 LED 指示灯:琥珀色
|
6
|
电源/正常 LED 指示灯:稳定绿色或闪烁绿色(正常,可以进行热交换)
|
7
|
电源按钮
|
8
|
顶部风扇故障 LED 指示灯:琥珀色
|
9
|
背面 PS 故障 LED 指示灯:琥珀色
|
10
|
系统温度过高警告 LED 指示灯:琥珀色
|
11
|
存储驱动器 0
|
12
|
存储驱动器 1
|
13
|
存储驱动器 2
|
14
|
存储驱动器 3
|
15
|
存储驱动器 4
|
16
|
存储驱动器 5
|
17
|
存储驱动器 6
|
18
|
存储驱动器 7
|
19
|
填充面板
|
|
