将模块化系统固定到混凝土地面

语言：

本过程将说明如何以安全的方式连接模块化系统以预防自然灾害，例如地震。

如果决定将模块化系统安装在混凝土地面，则必须购买十个 M12 混凝土锚，例如 Hilte HSL-3-B M12/25。

注意 - 仔细查阅所购抗震锚随附的安装过程并按照这些过程执行操作。以下过程概述了这些步骤，但是，您必须按照抗震锚供应商提供的说明执行操作，以确保这些锚正常工作。

找出单独包装的前抗震板和后抗震板。
注意 - 每块抗震板重约 25 磅，因此，托举和搬运它们时务必小心谨慎。
将抗震板搬运至安装位置。
将抗震板移至最终位置前，请勿安装它们。抗震板应恰好位于地面上，将框架移过门槛，与所连接的抗震板之间的任何长距离都会造成困难并产生危险。
在模块化系统的最终位置，准备连接抗震板。
1. 取下底部门铰链、前后锁扣以及前后垫片。

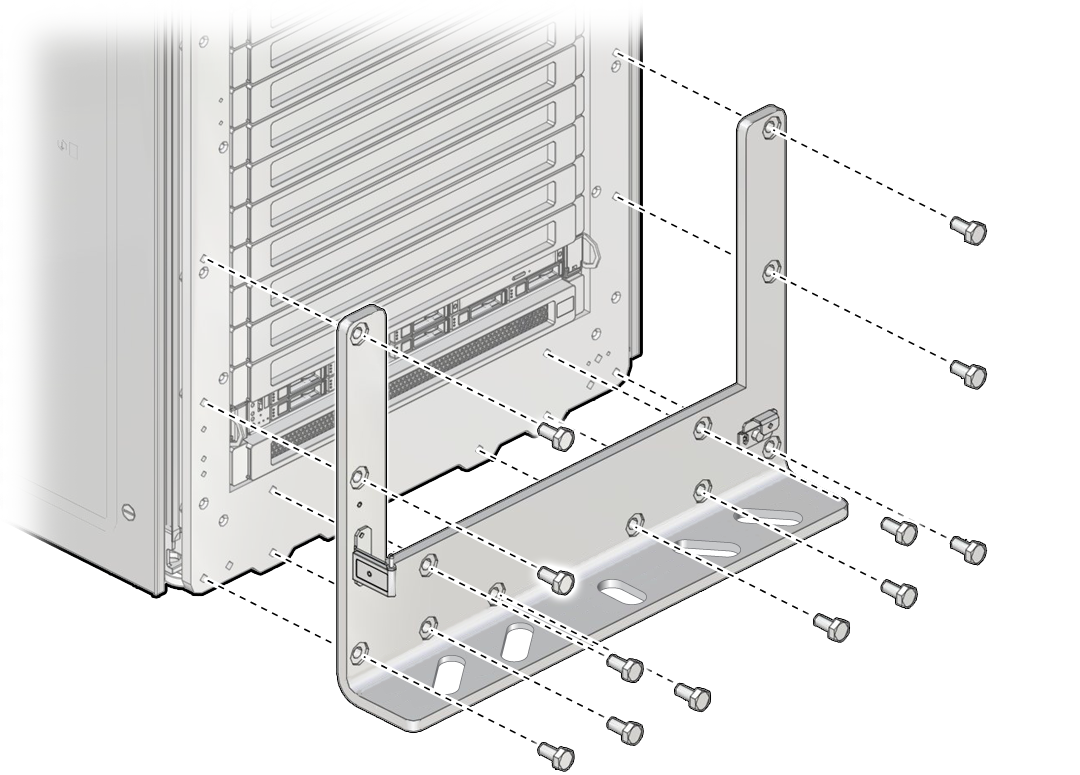

2. 使用 19 毫米的扭力扳手将 M12 螺栓旋进抗震板，但不要将其旋至最紧。
  M12 螺旋是单独包装的。一次将每个螺栓拧紧 10 in-lbs，直到所有螺栓的最终扭矩均为 85 in-lbs 为止。
3. 将模块化系统移至其最终安装位置。
4. 在混凝土地面上为穿过抗震板的插槽（前后各四个）标出一个轮廓。
  此轮廓会向您展示在混凝土上钻孔的位置。
5. 将模块化系统移离安装位置，防止系统落入由于钻孔而引起的灰尘和碎片。
6. 在混凝土地面上已标记的插槽中钻孔。
  使用合适的钻头并始终根据相应抗震锚的数据表钻孔。

  提示 - 钻孔时，如果遇到钢筋，请改为在标记的插槽中的其他位置钻孔，绕过钢筋。
7. 清除所有 10 个混凝土孔中的碎片。
8. 将模块化系统重新移回该位置，以便能够通过抗震托架看到混凝土中钻取的孔。
将一个抗震锚穿过抗震板装入在混凝土中钻取的每个孔。
稍微拧上每个螺栓，直到安装完所有抗震锚。
一次将每个锚中的每个螺栓拧紧约 10 in-lbs，直到每个螺栓的扭矩指示器螺母旋不动为止。
此方法能够确保对抗震锚使用正确的扭矩。
安装底部门铰链和锁扣，但无需安装垫片。
使用随抗震托架一起提供的较小的螺丝，重新安装底部门铰链和门锁扣。请勿重新安装垫片。
安装前门和后门。
连接电缆。
请参见连接模块化系统电缆。
