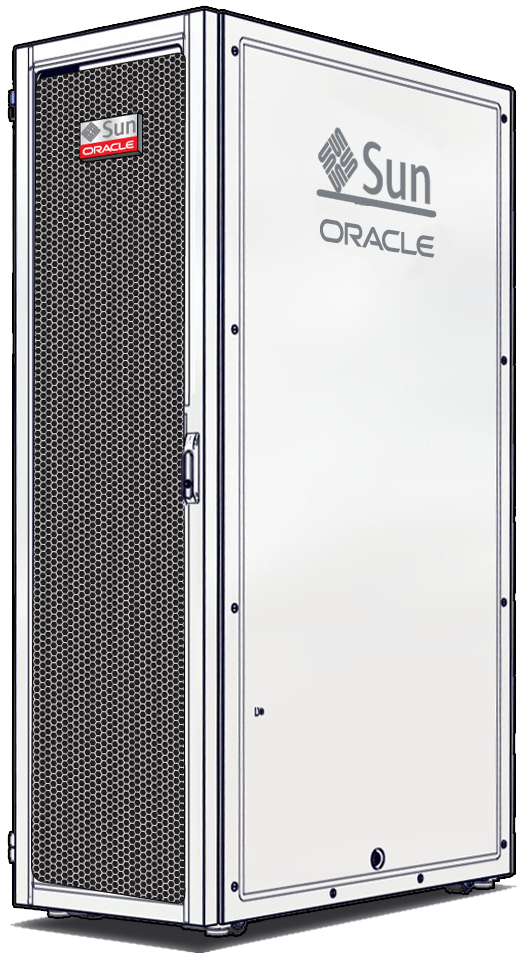

모듈식 시스템 개요
모듈식 시스템은 사용자가 지정한 하드웨어 및 소프트웨어를 포함하며 공장에서 조립되어 전달됩니다. 더 많은 compute node(컴퓨트 노드) 및 구성요소(예: 해당 노드에 스토리지 추가) 또는 모듈식 시스템을 추가하여 나중에 모듈식 시스템을 확장할 수 있습니다.
주 -
21개 이상의 컴퓨트 노드를 주문한 경우 해당 컴퓨트 노드는 별도의 상자에 배송됩니다. 컴퓨트 노드 포장 풀기 및 설치 지침은
배송에 포함된 노드 추가를 참조하십시오.
이 표에서는 모듈식 시스템의 하드웨어 및 소프트웨어 구성요소를 나열합니다. 각 구성요소에 대한 자세한 내용은 데이터 시트를 참조하십시오.
|
|
|
컴퓨트 노드 및 관리 노드
|
-
프레임 레벨에서 사전 설치되는 관리 노드 소프트웨어입니다.
-
2 ~ 30개의 컴퓨트 노드가 지원되며 각 컴퓨트 노드는 선택된 OS 및 가상화 기술을 지원할 수 있습니다.
-
각각 작동 중지 시간 없이 추가 및 제거할 수 있습니다. 모듈식 시스템은 자동으로 시작되며 각 노드를 삽입된 순서대로 구성합니다.
|
|
이더넷 스위치
|
-
업링크와 함께 중복 10Gb 네트워크를 1개 제공하는 Oracle ES2-64 구리 스위치 2개
-
업링크와 함께 중복 10Gb 네트워크를 최대 2개 더 제공하는 최대 4개의 Oracle ES2-72 광 섬유 스위치
-
시스템의 모든 노드에 하나의 비중복 10Gb 이더넷 연결을 제공하는 시스템의 모든 노드에 대한 직접 구리 10Gb 이더넷 업링크 1개
|
|
|
시스템에서 노드, 네트워킹 및 저장 장치에 대한 백플레인 기능을 제공합니다. FMM은 프레임 백플레인 노드를 관리하며 시스템에 설치된 관리 구성요소에 대한 관리 스위치를 제공합니다.
|
|
|
|
|
사전에 케이블로 연결됨
|
패브릭 1, 2, 3 및 4에 대해 사전에 케이블로 연결됩니다. 패브릭 2 및 3은 선택사항입니다.
|
|
PDU 옵션
|
파워 스트립당 22kVA 저전압, 22kVA 고전압, 24kVA 저전압 또는 24kVA 고전압
|
|
42RU 지진 프레임
|
42RU 높이, 1000mm 깊이 랙
|
|
