RJ-45 결합기 패널
RJ-45 결합기 패널은 컴퓨트 노드 및 관리 노드에 대한 직접 10GbE 연결(패브릭 4라고 통칭함)을 제공합니다. 결합기 패널에는 FMM 디버깅을 위한 Oracle ILOM 직렬 콘솔용 포트가 포함되어 있습니다. FMM 기능은 management nodes(관리 노드)를 통해 액세스됩니다. RJ-45 결합기 패널의 후면 포트에 케이블을 연결합니다. RJ-45 결합기 패널 연결 및 포트 매핑 확인에 대한 자세한 내용은 모듈식 시스템 케이블 연결을 참조하십시오.
결합기 패널에는 모듈식 시스템 추가에 사용되는 FMM 포트 연결도 포함되어 있습니다. 다른 모듈식 시스템 추가에 대한 지침은 다중 모듈식 시스템 개요를 참조하십시오.
모듈식 시스템 후면에서의 RJ-45 결합기 패널 위치는 시스템 후면 구성요소를 참조하십시오.
그림 1 RJ-45 결합기 패널

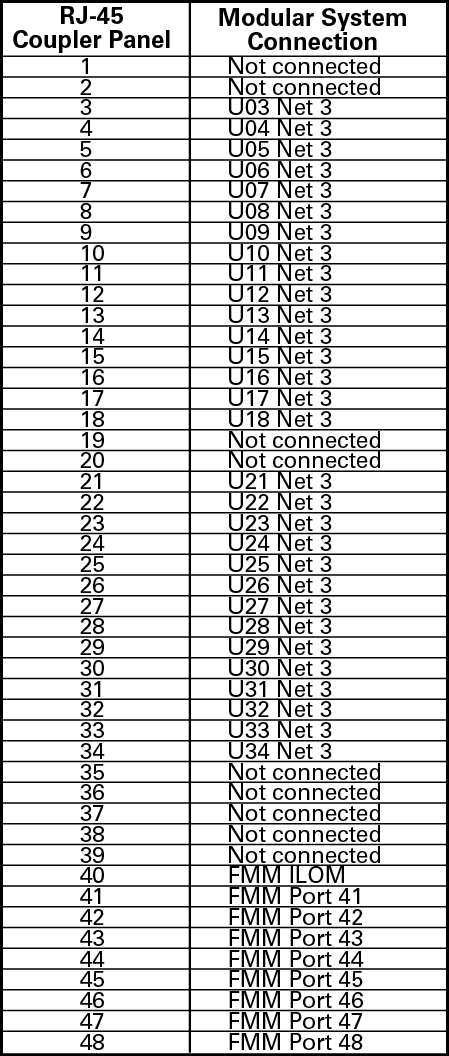

그림 2 RJ-45 결합기 패널 포트 매핑
