이더넷 스위치

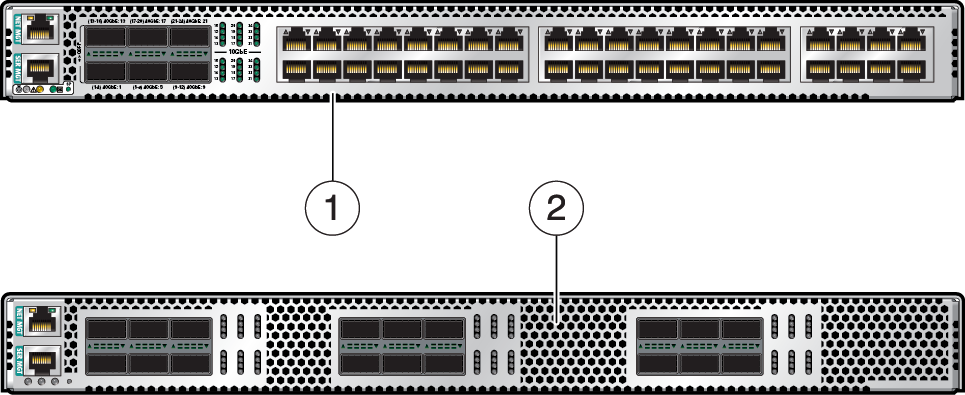

기본적으로 모듈식 시스템에는 구리 스위치 2개가 포함됩니다. 선택적 광 섬유 스위치를 2개 또는 4개 주문할 수 있습니다. 모듈식 시스템에 사용되는 이더넷 스위치는 구리 또는 광 섬유일 수 있습니다. 광 섬유 스위치 4개가 상단에 있으며 구리 스위치 2개가 광 섬유 스위치 아래에 있습니다. 시스템 전면 구성요소를 참조하십시오.
스위치 연결에 대한 자세한 내용은 모듈식 시스템 케이블 연결을 참조하십시오.
 | 주의 - RJ-45 결합기 패널의 내부 구축 포트 및 장비 또는 하위 조립품 구리 스위치의 포트는 내부 구축 또는 은폐형 전선이나 케이블 연결용으로만 적합합니다. 장비 또는 하위 조립품의 내부 구축 포트는 OSP 또는 그 전선과 연결되는 인터페이스에 금속을 통해 연결하지 않아야 합니다. 이러한 인터페이스는 내부 구축 인터페이스용으로만 사용할 수 있도록 설계되었으며(GR-1089에 설명된 유형 2 또는 유형 4 포트) 노출형 OSP 케이블과는 분리되어야 합니다. 기본 보호기를 추가한다고 해도 이러한 인터페이스를 OSP 전선과 금속을 통해 연결하는 데 안전하지 않습니다. |
| 주의 - 나중에 교체용 스위치를 주문하는 경우 모듈식 시스템에 사용된 스위치와 동일한 유형의 스위치를 주문하도록 서비스 품목 부품 번호를 지정해야 합니다. 스위치 서비스에 대한 자세한 내용은 Netra Modular System 서비스 추가 설명서를 참조하십시오. |
|
스위치에 대한 일반적인 정보는 Oracle Switch ES2-72 및 Oracle Switch ES2-64 설명서(http://docs.oracle.com/cd/E60179_01/index.html)를 참조하십시오.
스위치 구성에 대한 자세한 내용은 Oracle Ethernet Switches L2 and L3 Deployment Best Practices(https://docs.oracle.com/cd/E19934-01/html/E41457/index.html)를 참조하십시오.
