PDU에 대한 액세스 공간 확보

측면 패널 및 PDU에 대한 물리적 액세스 공간이 충분하지 않은 위치에 모듈식 시스템이 설치된 경우(예: 다중 시스템이 나란히 배치된 경우) 결함이 있는 PDU를 포함하는 모듈식 시스템을 옮겨야 합니다.


주 -  모듈식 시스템이 콘크리트 앵커 볼트를 사용하여 바닥에 마운트된 경우 모듈식 시스템을 다시 고정하려면 M12 토크 렌치 및 10개의 새 M12 콘크리트 앵커와 볼트(예: Hilte HSL-3-B M12/25)가 필요합니다.
  1. 모듈식 시스템 캐비닛의 전면 및 후면 도어를 분리합니다.

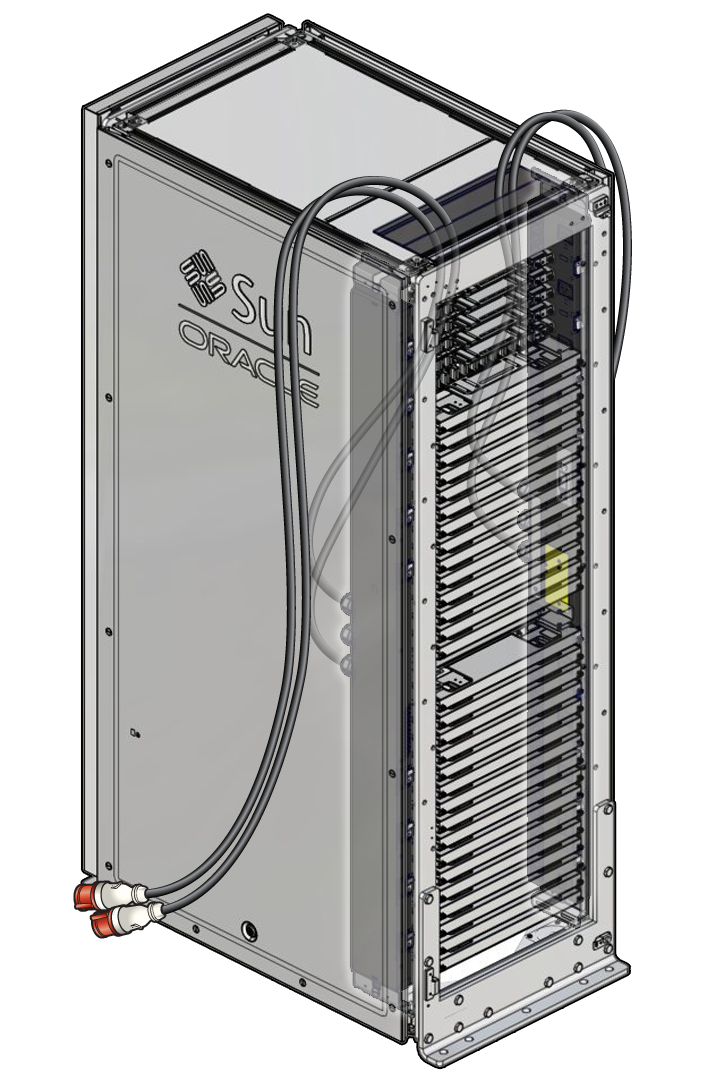

    image:분리된 PDU 전원 코드를 보여주는 이미지입니다.
  2. 모듈식 시스템에 액세스하기 위해 이동이 필요한 경우 다음 단계를 수행합니다.
    1. 안전 예방 조치를 따릅니다.

      안전 공지를 참조하십시오.

    2. 모듈식 시스템에서 I/O 케이블을 분리합니다.
    3. 다른 PDU에 연결된 전원 코드를 분리합니다.
    4. 모듈식 시스템이 바닥에 마운트된 경우 M12 토크 렌치를 사용하여 앵커 볼트를 분리하고 사용한 앵커 볼트를 폐기합니다.
    5. 지진 브래킷을 분리합니다.
    6. 시스템에 이동용 바퀴 롤러가 있을 경우 잠금을 해제합니다.
    7. 두 명이서 측면 패널을 분리하고 PDU를 교체할 수 있는 공간이 충분한 근처로 조심스럽게 모듈식 시스템을 옮깁니다.

      Netra Modular System 설치 설명서 의 설치 위치로 모듈식 시스템 이동


    Caution

    주의  -  측면 패널 일부가 분리될 때까지는 측면 패널의 접지대가 보이지 않습니다. 측면 패널을 분리할 때는 접지대가 손상되지 않도록 주의해야 합니다.


  3. 측면 패널을 분리하고 교체하려는 PDU에 해당하는 접지대를 분리합니다.
  4. 지진 면을 분리합니다.
    1. 지진 면에 케이블을 고정한 스트랩을 분리합니다.
    2. 지진 면에 연결된 접지대를 분리합니다.
    3. T-30 톡스 스크류드라이버를 사용하여 RETMA 레일 상단 햇에 지진 면을 연결하는 나사 24개를 분리하여 보관합니다.

      Caution

      주의  -  다음 단계에서는 상단 마지막 나사 4개를 분리하십시오. 마지막 나사 4개를 분리할 때는 지진 면을 받치고 있어야 합니다.


    4. T-30 톡스 스크류드라이버를 사용하여 프레임에 지진 면을 연결하는 나사 30개를 분리하여 보관합니다.
  5. 지지 브래킷에 결합기 패널을 고정한 나사 4개를 분리한 다음 방해되지 않게 조심스럽게 결합기 패널을 당깁니다.

    주 -  결합기 패널에서 케이블을 분리하지 마십시오.

    결합기 패널 분리를 참조하십시오.

  6. 다음을 분리합니다.
    1. 슬롯 40의 스위치 또는 차단 조립품(스위치가 없을 경우)
    2. 교체용 PDU 면에 있는 슬롯 40의 후면 스위치 측면 레일
    3. 결함이 있는 PDU가 24kVA인 경우 슬롯 39의 스위치 및 후면 스위치 측면 레일

      이더넷 스위치 서비스를 참조하십시오.

  7. 결함이 있는 PDU를 분리합니다.

    PDU 분리를 참조하십시오.
