C Duales TCP/IP - Überblick

Das duale TCP/IP stellt zwei Verbindungen zwischen dem Bibliothekshost (ACSLS oder ELS) und der HBC/HBCR-Controllerkarte mit dem primären Port 2B und dem sekundären Port 2A bereit. Das duale TCP/IP verhindert den Verbindungsausfall zwischen Bibliothek und Host durch automatische Umgehung eines fehlerhaften Kommunikationspfades.

Siehe auch

Mindestanforderungen für duales TCP/IP

  • ACSLS 7.1 mit PUT0701 für Solaris oder AIX. Oracle empfiehlt ACSLS 8.1 oder höher.

  • NCS 6.2 mit den folgenden PTFs für HSC/MVS/VM: SOS620 L1H168G, SMS620 L1H168F, und MSP: MSP PTF LF620DL.

  • Die Switch- oder Routerports müssen für die automatische Aushandlung konfiguriert sein. Die SL3000-Ports sind standardmäßig für die automatische Aushandlung konfiguriert und unterstützen Geschwindigkeiten von 10/100 Mbit/s.#

Verwenden eines gemeinsam genutzten Netzwerks

Hinweis:

Oracle empfiehlt ein privates Netzwerk für maximalen Durchsatz, minimale Ressourcenkonflikte und höhere Sicherheit.

Wenn Sie ein gemeinsam genutztes Netzwerk verwenden müssen, beachten Sie Folgendes:

  • Schließen Sie die Bibliothek direkt an einen Switch oder Router an, der nicht zielgerichteten (Broadcast-)Verkehr herausfiltert.

  • Platzieren Sie die Bibliothek in einem eigenen Teilnetz. Dies kann die Bibliothek davor bewahren, Broadcast-Nachrichten zu erhalten.

  • Verwenden Sie einen verwalteten Switch oder Router, um:

    • Prioritäten für Ports festzulegen, um Host und Bibliothek eine höhere Priorität einzuräumen.

    • eine dedizierte Bandbreite zwischen Host und Bibliothek bereitzustellen.

    • ein Virtual Local Area Network (VLAN) zwischen Host und Bibliothek zu errichten.

  • Verwenden Sie ein Virtual Private Network (VPN), um den Verkehr zwischen Host und Bibliothek vor anderen Störungen abzuschirmen, wie irrelevante Broadcasts.

Netzwerk-Broadcast-Probleme bei einem gemeinsam genutzten Netzwerk

Broadcasts, die an alle Netzwerkknoten gesendet werden, können zu der Bibliothek umgeleitet werden. Die Bibliothek kann Anforderungen nicht effizient verarbeiten, während sie diese irrelevanten Broadcasts empfängt. Deshalb kann der Host die Verbindung zu der Bibliothek als unterbrochen betrachten.

Viel Netzverkehr kann auch den Ethernet-Controller der HBC/HBCR-Karte überlasten. Somit wird der Controller kontinuierlich zurückgesetzt.

ARP-Floods in einem gemeinsam genutzten Netzwerk

Der Prozessor der SL3000 kann auch von Address Resolution Protocol (ARP)-Broadcasts überflutet werden. Sie müssen die Bibliothek hinter einem Switch oder Router verbinden.

Beispiele für die Konfiguration von dualem TCP/IP

Duales TCP/IP für ACSLS mit gemeinsam genutzten Teilnetzen - Beispiel

In diesem Beispiel nutzen der ACSLS-Server und die Bibliothek zwei separate Teilnetze gemeinsam. Die SL3000 nutzt eine Eins-zu-Eins-Beziehung mit der Netzwerkschnittstelle auf dem ACSLS-Server. Die Netzwerkschnittstellenkarte im Teilnetz 192.168.0/23 verbindet sich mit Port 2B und die Netzwerkschnittstellenkarte im Teilnetz 192.168.1/23 verbindet sich mit Port 2A.

Routing

Erzwingen Sie eine Beziehung mit den UNIX route-Befehlen. Weitere Informationen finden Sie in ACSLS - Administratorhandbuch und SL3000 - Installationshandbuch.

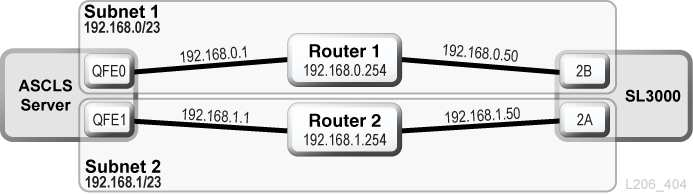

Abbildung C-1 Duales TCP/IP für ACSLS mit gemeinsam genutzten Teilnetzen

ACSLS duales TCP/IP mit gemeinsam genutzten Teilnetzen

Duales ACSLS TCP/IP über ein öffentliches Netzwerk, Beispiel:

In diesem Beispiel hat der ACSLS-Server zwei Netzwerkschnittstellen, die auf zwei separaten Teilnetzen residieren. Beide Schnittstellen durchlaufen ein öffentliches Netzwerk und zwei unterschiedliche Teilnetze, bevor sie sich mit der SL3000-Bibliothek verbinden. Diese Konfiguration verwendet die gleichen Befehle wie im ersten Beispiel.

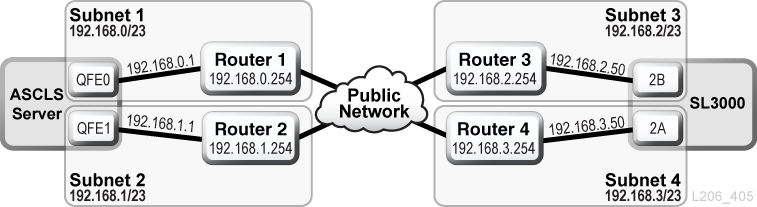

Abbildung C-2 Duales TCP/IP für ACSLS

ACSLS duales TCP/IP durch öffentliches Netzwerk

Duales TCP/IP für ACSLS High Availability - Beispiel

Das folgende Beispiel ist eine ACSLS High Availability (HA)-Umgebung, die duales TCP/IP erfordert. Sinn der HA-Umgebung ist es, über zwei ACSLS-Server zu verfügen (einer aktiv, der andere Standby). In dieser Konfiguration verbinden zwei ACSLS-Server sechs Netzwerkschnittstellen (drei auf jedem Server) mit zwei separaten Teilnetzen. Ein drittes Teilnetz verbindet die beiden ACSLS-Server über ein öffentliches Netzwerk.

Weitere Informationen zu ACSLS-HA und dualem TCP/IP finden Sie in ACSLS - Administratorhandbuch.

Routing

Sie müssen die SL3000-Netzwerkschnittstellen über zwei verschiedene Teilnetze trennen, wenn Sie ACSLS-HA verwenden. Die beiden verschiedenen ACSLS-Server verwenden unterschiedliche Netzwerkschnittstellen, daher sollten benutzerdefinierte Routeeinträge zu beiden ACSLS-HA-Servern hinzugefügt werden. Fügen Sie die IP-Adressen für beide Server zur SL3000-Konfiguration hinzu.

Routingtabellen

Fügen Sie benutzerdefinierte Einträge in den Routingtabellen der ACSLS-Server hinzu. Benutzerdefinierte Einträge in den Routingtabellen gehen jedoch nach einem Neustart des ACSLS-Servers verloren. Damit benutzerdefinierte Routing-Tabelleneinträge erhalten bleiben, erstellen Sie Skripte, um benutzerdefinierte Routes hinzuzufügen. Platzieren Sie die Skripte in der rc-Verzeichnisstruktur zur automatischen Ausführung bei Neustart.

Weitere Informationen finden Sie in ACSLS - Administratorhandbuch.

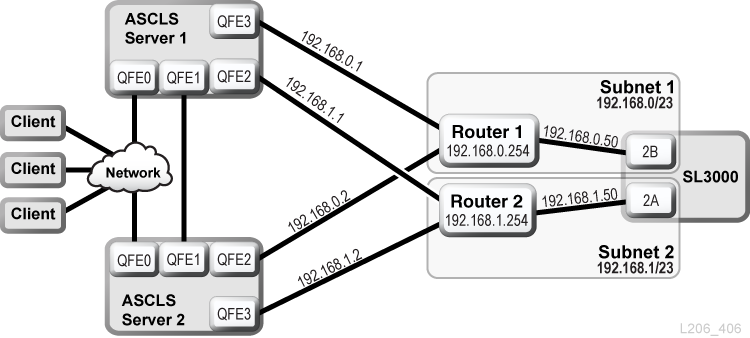

Abbildung C-3 ACSLS High Availability - Duales TCP/IP

ACSLS HA mit dualem TCP/IP

ELS/HSC und Duales TCP/IP, Beispiel

Das folgende Beispiel zeigt eine bevorzugte Konfiguration für Mainframesysteme, die duales TCP/IP verwenden. Der Mainframehost hat zwei Netzwerkschnittstellen, die auf zwei separaten Teilnetzen residieren. Jede Verbindung durchläuft ein öffentliches Netz, verbindet sich dann mit zwei unterschiedlichen Teilnetzen, bevor sie die SL3000-Bibliothek erreicht.

Weitere Informationen finden Sie in der ELS-Dokumentation.

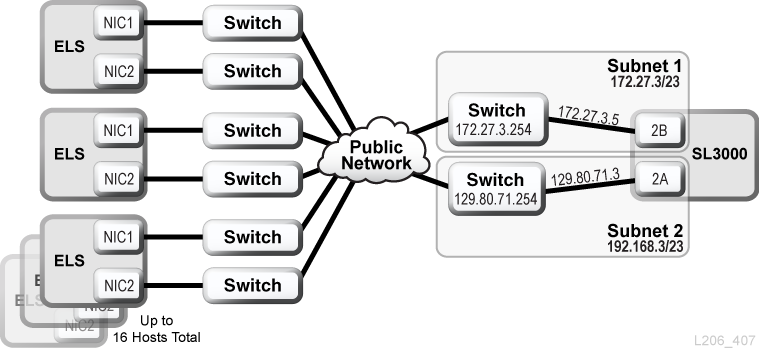

Abbildung C-4 ELS/HSC - Duales TCP/IP

ELS/HSC - Duales TCP/IP
