磁盘机框指示灯

磁盘机框前面板指示灯－下图显示了前面板指示灯。

图 70  Oracle Storage Drive Enclosure DE2-24P 前面板指示灯

图例 图例 1 系统电源指示灯 4 驱动器故障指示灯 2 模块故障指示灯 5 电源/活动指示灯 3 定位指示灯

图 71  Oracle Storage Drive Enclosure DE2-24C 前面板指示灯

图例 图例 1 系统电源指示灯 4 电源/活动指示灯 2 模块故障指示灯 5 驱动器故障指示灯 3 定位指示灯

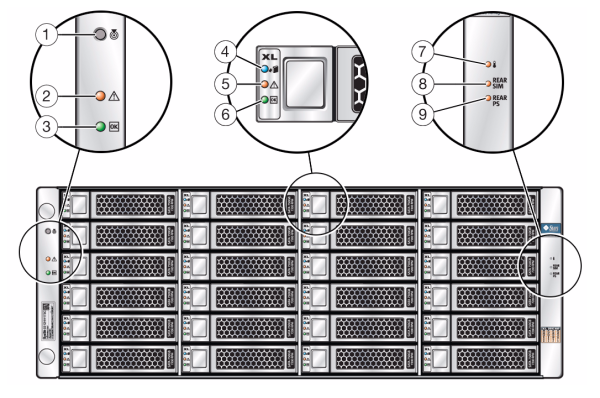

图 72  Sun Disk Shelf 前面板指示灯

图例 图例 图例 1 定位按钮和指示灯 4 磁盘可移除指示灯 7 温度过高警告指示灯 2 系统故障指示灯 5 磁盘故障指示灯 8 SIM 板故障指示灯 3 系统电源指示灯 6 磁盘活动指示灯 9 电源故障指示灯

磁盘机框 I/O 模块指示灯－下面的磁盘机框具有 I/O 模块 (I/O Modules, IOM)：

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

图 73  I/O 模块指示灯

图例 图例 图例 1 故障/定位指示灯 4 SAS-2 端口 1 7 仅用于 Oracle 维修 2 电源/正常指示灯 5 SAS-2 端口 2 8 仅用于 Oracle 维修 3 SAS-2 端口 0 6 主机端口活动指示灯

磁盘机框 SIM 板指示灯－下面的磁盘机框具有 SIM 板：

• Sun Disk Shelf

下图显示了 Sun Disk Shelf 的 SIM 板指示灯。

图 74  SIM 板指示灯

图例 图例 1 交流电源指示灯 6 电源开关 2 直流电源指示灯 7 端口故障指示灯 3 风扇故障指示灯 8 端口正常指示灯 4 电源故障指示灯 9 SIM 板正常指示灯（绿色）/SIM 板故障指示灯（琥珀色） 5 通用电源连接器 10 SIM 定位器指示灯

磁盘机框电源指示灯－下图显示了以下磁盘机框的电源和风扇模块指示灯：

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

图 75  DE2 磁盘机框电源指示灯

图例 图例 1 直流电源故障指示灯 6 通用电源输入连接器 2 风扇故障指示灯 7 电源线束带 3 交流电源故障指示灯 4 电源状态指示灯 5 打开/关闭电源开关

下图显示了以下磁盘机框的电源和风扇模块指示灯：

• Sun Disk Shelf

图 76  Sun Disk Shelf 电源指示灯

图例 图例 1 冷却风扇状态指示灯 6 电源线束带 2 交流电源状态指示灯 7 通用电源输入连接器 3 直流电源状态指示灯 8 右弹出臂和自持螺丝锁扣 4 电源状态指示灯 5 打开/关闭电源开关
