磁盘机框前面板和后面板组件

磁盘机框前面板组件-Oracle 磁盘机框是高可用性串行连接 SCSI (Serial Attached SCSI, SAS) 设备,可提供扩展存储。主要组件均可热交换,包括驱动器、I/O 模块 (I/O Module, IOM) 或用于连接到控制器和其他磁盘机框的 SAS 接口模块 (SAS Interface Module, SIM) 板,以及具有集成式风扇模块的双负荷均分电源。这提供了一个没有单点故障的容错环境。组件状态通过磁盘机框上的灯以及 BUI 中的 "Maintenance"(维护)> "Hardware"(硬件)屏幕指示。


注 -  磁盘机框可以在不关闭设备电源或不终止向客户机提供服务的情况下,添加到单机存储控制器或群集存储控制器。

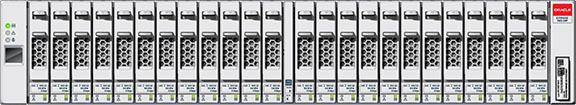

图 64  Oracle Storage Drive Enclosure DE2-24P

image:图中显示了 Oracle Storage Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24P 是支持 24 个 2.5" SAS-2 设备的 2U 机箱。高性能 HDD 提供可靠的数据存储。SSD 提供优化了读取的高速缓存和优化了写入的日志操作。此磁盘机框的主要特征为双冗余 I/O 模块 (I/O Module, IOM) 和具有集成式风扇模块的双电源。

外部读高速缓存设备-指安装在磁盘机框中的读高速缓存设备,它们位于控制器外部,称为外部第 2 级自适应替换高速缓存 (external second level adaptive replacement cache, EL2ARC)。进行群集接管时,读高速缓存在控制器之间持久存在且可共享,从而实现持久不变的读取性能。有关插槽配置详细信息和最低软件要求,请参见磁盘机框配置

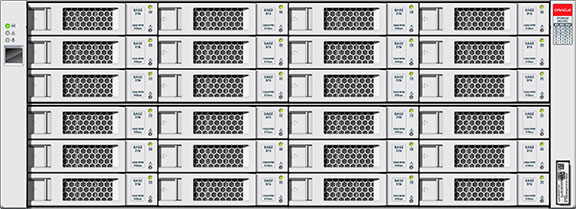

图 65  Oracle Storage Drive Enclosure DE2-24C

image:图中显示了 Oracle Storage Drive Enclosure DE2-24C

Oracle Storage Drive Enclosure DE2-24C 是支持 24 个 3.5" SAS-2 设备的 4U 机箱。高性能 HDD 提供可靠的数据存储。SSD 提供优化了读取的高速缓存和优化了写入的日志操作。此磁盘机框的主要特征为双冗余 I/O 模块 (I/O Module, IOM) 和具有集成式风扇模块的双电源。

外部读高速缓存设备-指安装在磁盘机框中的读高速缓存设备,它们位于控制器外部,称为外部第 2 级自适应替换高速缓存 (external second level adaptive replacement cache, EL2ARC)。进行群集接管时,读高速缓存在控制器之间持久存在且可共享,从而实现持久不变的读取性能。

有关插槽配置详细信息和最低软件要求,请参见磁盘机框配置

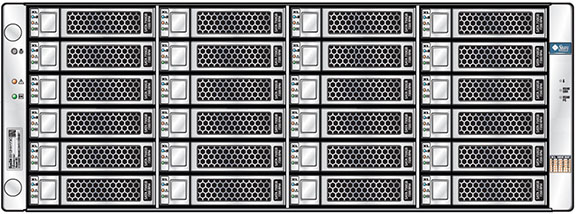

图 66  Sun Disk Shelf 24x3.5" SAS-2

image:图中显示了 Sun Disk Shelf 24x3.5“ SAS-2

Sun Disk Shelf 是支持 24 个 3.5" SAS-2 驱动器的 4U 机箱。 SSD 提供优化了写入的操作,高容量 HDD 提供可靠的数据存储。此磁盘机框的主要特征为双冗余 SAS 接口模块 (SAS Interface Module, SIM) 板和具有风扇模块的双电源。

磁盘机框后面板组件-后面板由电源、风扇、I/O 模块 (I/O Module, IOM) 或 SAS 接口模块 (SAS Interface Module, SIM) 和指示灯组成。

图 67  Oracle Storage Drive Enclosure DE2-24P 后面板

image:图中显示了 Oracle Storage Drive Enclosure DE2-24P 后面板
图例
图例
1 具有风扇模块 0 的电源
3 I/O 模块 0
2 I/O 模块 1
4 具有风扇模块 1 的电源

图 68  Oracle Storage Drive Enclosure DE2-24C 后面板

image:图中显示了 Oracle Storage Drive Enclosure DE2-24C 后面板
图例
图例
图例
1 电源填充面板,插槽 0
4 电源填充面板,插槽 3
7 I/O 模块填充面板
2 具有风扇模块 1 的电源
5 I/O 模块填充面板
8 I/O 模块 1
3 具有风扇模块 2 的电源
6 I/O 模块 0


注 -  请务必确保电源及其填充面板位于正确的插槽中。

图 69  Sun Disk Shelf 后面板

image:图中显示了 Sun Disk Shelf 后面板
图例
1 具有内置风扇的电源模块。电源 0 在左侧,电源 1 在右侧。
2 可移除的 SAS 接口模块 (SAS Interface Module, SIM) 板。SIM 0 在左侧,SIM 1 在右侧。
