Disk Shelf 표시기

Disk Shelf 전면 패널 표시기 - 다음 그림은 전면 패널 표시기를 보여줍니다.

그림 70  Oracle Storage Drive Enclosure DE2-24P 전면 패널 표시기

image:Oracle Storage Drive Enclosure DE2-24P 전면 패널 표시기를 보여주는 그림
그림 범례
그림 범례
1 시스템 전원 표시기
4 드라이브 결함 표시기
2 모듈 결함 표시기
5 전원/작동 표시기
3위치 표시기

그림 71  Oracle Storage Drive Enclosure DE2-24C 전면 패널 표시기

image:Oracle Storage Drive Enclosure DE2-24C 전면 패널 표시기를 보여주는 그림
그림 범례
그림 범례
1 시스템 전원 표시기
4 전원/작동 표시기
2 모듈 결함 표시기
5 드라이브 결함 표시기
3 위치 표시기

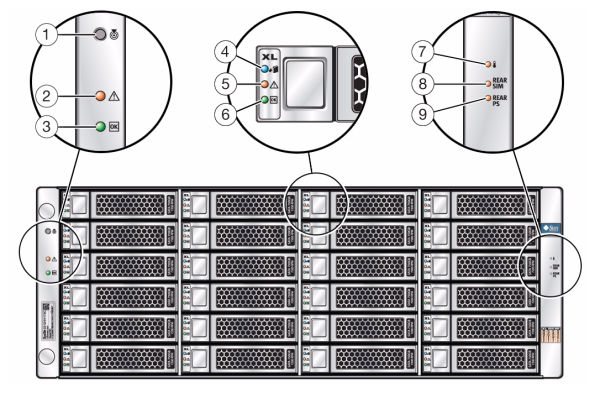

그림 72  Sun Disk Shelf 전면 패널 표시기

image:Sun Disk Shelf 전면 패널 표시기를 보여주는 그림
그림 범례
그림 범례
그림 범례
1 위치 버튼 및 표시기
4 디스크 제거 준비 완료 표시기
7 과열 경고 표시기
2 시스템 결함 표시기
5 디스크 결함 표시기
8 SIM 보드 결함 표시기
3 시스템 전원 표시기
6 디스크 작동 표시기
9 전원 공급 장치 결함 표시기

Disk Shelf I/O 모듈 표시기 - 다음 Disk Shelf에는 IOM(I/O 모듈 )이 있습니다.

  • Oracle Storage Drive Enclosure DE2-24P

  • Oracle Storage Drive Enclosure DE2-24C

그림 73  I/O 모듈 표시기

image:I/O 모듈 표시기를 보여주는 그림
그림 범례
그림 범례
그림 범례
1 결함/위치 표시기
4 SAS-2 포트 1
7 Oracle Service 전용
2 전원/OK 표시기
5 SAS-2 포트 2
8 Oracle Service 전용
3 SAS-2 포트 0
6 호스트 포트 작동 표시기

Disk Shelf SIM 보드 표시기 - 다음 Disk Shelf에는 SIM 보드가 포함되어 있습니다.

  • Sun Disk Shelf

다음 그림은 Sun Disk Shelf의 SIM 보드 표시기를 보여줍니다.

그림 74  SIM 보드 표시기

image:SIM 보드 표시기를 보여주는 그림
그림 범례
그림 범례
1 AC 전원 표시기
6 전원 스위치
2 DC 전원 표시기
7 포트 결함 표시기
3 팬 결함 표시기
8 포트 OK 표시기
4 전원 공급 장치 결함 표시기
9 SIM 보드 OK 표시기(녹색)/SIM 보드 결함 표시기(주황색)
5 범용 전원 커넥터
10 SIM 로케이터 표시기

Disk Shelf 전원 공급 장치 표시기 - 다음 그림은 다음 Disk Shelf의 팬 모듈 표시기가 있는 전원 공급 장치를 보여줍니다.

  • Oracle Storage Drive Enclosure DE2-24P

  • Oracle Storage Drive Enclosure DE2-24C

그림 75  DE2 Disk Shelf 전원 공급 장치 표시기

image:DE2 Disk Shelf 전원 공급 장치 표시기를 보여주는 그림
그림 범례
그림 범례
1 DC 전원 오류 표시기
6 범용 전원 입력 커넥터
2 팬 오류 표시기
7 전원 코드 고정 끈
3 AC 전원 오류 표시기
4 전원 공급 장치 상태 표시기
5 전원 켜짐/꺼짐 스위치

다음 그림은 다음 Disk Shelf의 팬 모듈 표시기가 있는 전원 공급 장치를 보여줍니다.

  • Sun Disk Shelf

그림 76  Sun Disk Shelf 전원 공급 장치 표시기

image:Sun Disk Shelf 전원 공급 장치 표시기를 보여주는 그림
그림 범례
그림 범례
1 냉각 팬 상태 표시기
6 전원 코드 고정 끈
2 AC 전원 상태 표시기
7 범용 전원 입력 커넥터
3 DC 전원 상태 표시기
8 오른쪽 배출 암 및 고정 나사 래치
4 전원 공급 장치 상태 표시기
5 전원 켜짐/꺼짐 스위치
