Disk Shelf 전면 및 후면 패널 구성요소
Disk Shelf 전면 패널 구성요소 - Oracle Disk Shelf는 확장된 스토리지를 제공하는 고가용성 SAS(직렬 연결 SCSI) 장치입니다. 드라이브, 컨트롤러 및 기타 Disk Shelf에 연결하기 위한 IOM(I/O 모듈) 또는 SIM(SAS 인터페이스 모듈) 보드, 통합 팬 모듈이 포함된 이중 로드 공유 전원 공급 장치를 비롯한 기본 구성요소는 핫 스왑이 가능합니다. 이 장치는 단일 오류 지점이 없는 내결함성 환경을 제공합니다. 구성요소 상태는 Disk Shelf에 있는 표시등과 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면을 통해 확인할 수 있습니다.
주 - 어플라이언스 전원을 끄거나 클라이언트에 대한 서비스를 멈추지 않고도 독립형 또는 클러스터형 스토리지 컨트롤러에 Disk Shelf를 추가할 수 있습니다.

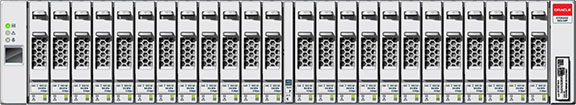

그림 64 Oracle Storage Drive Enclosure DE2-24P
Oracle Storage Drive Enclosure DE2-24P는 24 2.5" SAS-2 장치를 지원하는 2U 섀시입니다. 고성능 HDD는 안정적인 데이터 스토리지를 제공합니다. SSD는 읽기 최적화된 캐시 및 쓰기 최적화 로그 작업을 제공합니다. 또한 이 Disk Shelf에는 이중 중복 IOM(I/O 모듈) 및 팬 모듈이 통합된 이중 전원 공급 장치가 포함됩니다.
외부 읽기 캐시 장치 - Disk Shelf에 설치되는 읽기 캐시 장치는 컨트롤러의 외부에 있으며 EL2ARC(external second level adaptive replacement cache)라고 합니다. 클러스터 인계가 발생할 때 읽기 캐시는 그대로 지속되고 컨트롤러 사이에 공유가 가능하여 읽기 성능을 유지할 수 있습니다. 슬롯 구성 세부정보 및 최소 소프트웨어 요구사항은 Disk Shelf 구성을 참조하십시오.

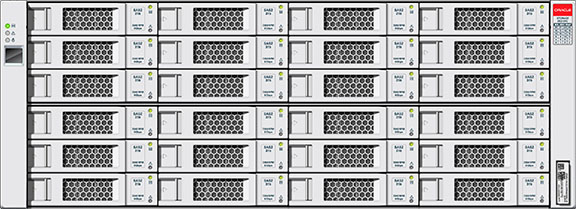

그림 65 Oracle Storage Drive Enclosure DE2-24C
Oracle Storage Drive Enclosure DE2-24C는 24 3.5" SAS-2 장치를 지원하는 4U 섀시입니다. 고성능 HDD는 안정적인 데이터 스토리지를 제공합니다. SSD는 읽기 최적화된 캐시 및 쓰기 최적화 로그 작업을 제공합니다. 이 Disk Shelf에는 이중 중복 IOM(I/O 모듈) 및 팬 모듈이 통합된 이중 전원 공급 장치가 포함됩니다.
외부 읽기 캐시 장치 - Disk Shelf에 설치되는 읽기 캐시 장치는 컨트롤러의 외부에 있으며 EL2ARC(external second level adaptive replacement cache)라고 합니다. 클러스터 인계가 발생할 때 읽기 캐시는 그대로 지속되고 컨트롤러 사이에 공유가 가능하여 읽기 성능을 유지할 수 있습니다.
슬롯 구성 세부정보 및 최소 소프트웨어 요구사항은 Disk Shelf 구성을 참조하십시오.

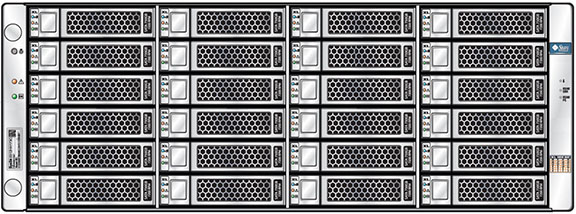

그림 66 Sun Disk Shelf 24x3.5" SAS-2
Sun Disk Shelf는 24 3.5" SAS-2 드라이브를 지원하는 4U 섀시입니다. SSD는 쓰기 최적화된 작업을 제공하며, 고성능 HDD는 안정적인 데이터 스토리지를 제공합니다. 이 Disk Shelf는 이중 예비 SIM(SAS 인터페이스 모듈) 보드 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.
Disk Shelf 후면 패널 구성요소 - 후면 패널은 전원 공급 장치, 팬, IOM(I/O 모듈) 또는 SIM(SAS 인터페이스 모듈) 및 표시등으로 구성됩니다.

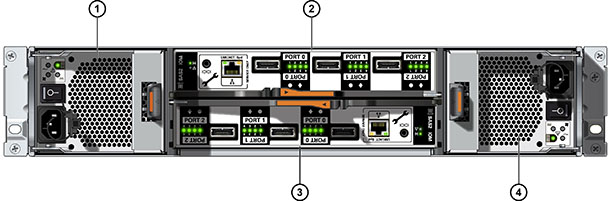

그림 67 Oracle Storage Drive Enclosure DE2-24P 후면 패널
|

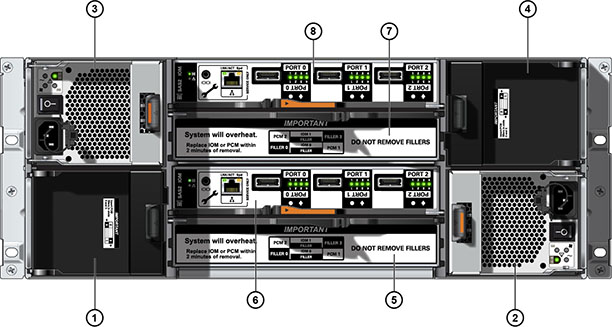

그림 68 Oracle Storage Drive Enclosure DE2-24C 후면 패널
|
주 - 전원 공급 장치와 해당 필러 패널이 올바른 슬롯에 있는 것이 특히 중요합니다.

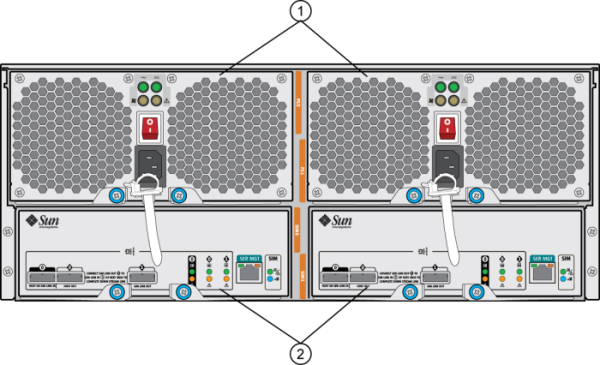

그림 69 Sun Disk Shelf 후면 패널
|
