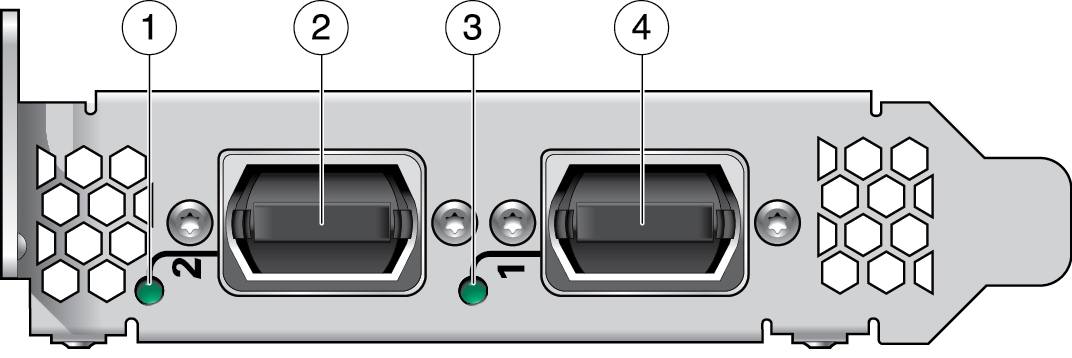

前面板连接器和 LED 指示灯

在前面板的两个端口附近有两个 LED 指示灯，它们反映了物理链路的状态。

编号 名称 说明 1 端口 2 绿色 LED 指示灯 端口 2，物理链路 2 端口 2 IB 端口 2 (PrizmMT MPO) 3 端口 1 绿色 LED 指示灯 端口 1，物理链路 4 端口 1 IB 端口 1 (PrizmMT MPO)

此表介绍了每个端口的 LED 指示灯的含义。

LED 指示灯名称 LED 指示灯状态 含义 物理链路 亮起 链路搭建过程已成功完成，已与另一端电缆上的邻居端口协商好宽度、速度、极性和反转事项。 未亮起 未建立物理连接。
