安装适配器

有关本过程的详细说明，请参阅服务器的安装指南或服务手册。

1. 在手腕和服务器上系上防静电腕带。
2. 如果需要，请按照服务器服务手册中介绍的标准关闭过程关闭服务器电源。

   Oracle 服务器的产品文档位于 http://docs.oracle.com。

3. 如果适用，请先取下服务器的盖子，再接近适配器插槽和连接器。

   Oracle 服务器的产品文档位于 http://docs.oracle.com。

4. 选择可用的 PCIe x16 插槽。

   从该插槽中移除空的填充面板。如果您要更换该插槽中已有的适配器，请移除该适配器。

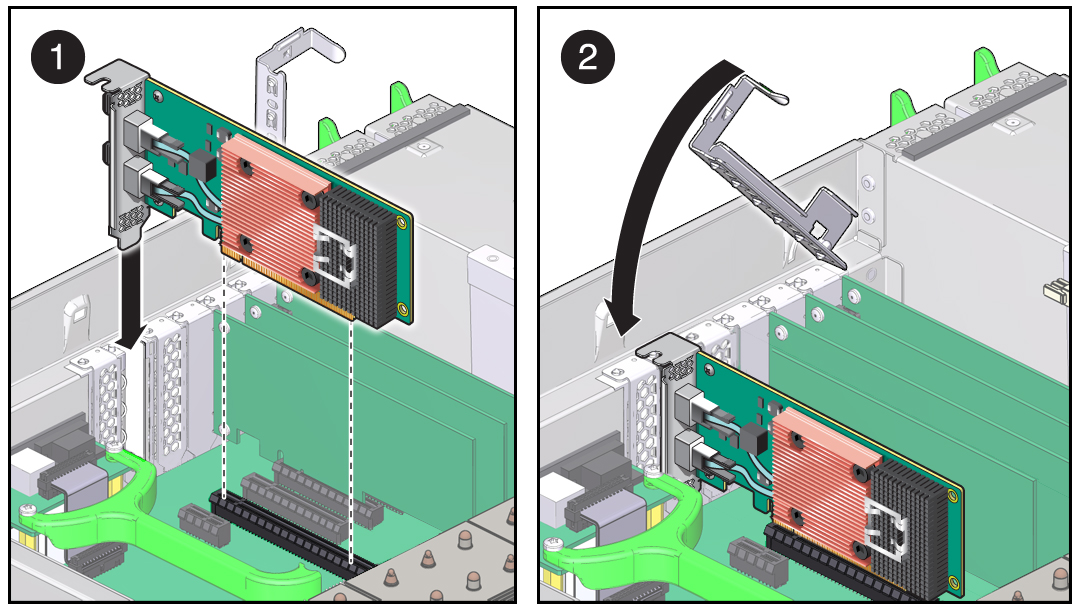

5. 将适配器安装到插槽，将适配器的边缘连接器推入服务器上的连接器。

6. 安装时，确保适配器的前面板与打开的服务器面板对齐。
7. 如果适用，安装前面板上的螺丝，将适配器固定到服务器中。
8. 如果适用，重新装上机箱上的盖子。
9. 将 IB 电缆连接到端口连接器之前，请确保电缆插座和电缆连接器清洁。

   请参见清洁 PrizmMT 插座或连接器套管。

10. 将每个 IB 电缆的 4x 端连接到适配器端口连接器。

    请参见安装 PrizmMT 电缆。



11. 确保连接器完全啮合。
12. 如果尚未连接，请将 IB I/O 电缆的另一端连接到 IB 交换机的合适端口。

    适配器端口可以连接到同一 IB 交换机的不同端口，也可以连接不同 IB 交换机上的端口。

    请参阅《Oracle® InfiniBand Switch IS2-46 Service Manual》（《Oracle® InfiniBand IS2-46 交换机服务器手册》），网址为：http://www.oracle.com/goto/is2-46/docs。

13. 如果适用，打开服务器电源，让服务器重新引导。

    Oracle 服务器的产品文档位于 http://docs.oracle.com。

    此步骤将完成硬件安装。

14. 验证安装。

    请参见验证适配器安装 (Oracle Solaris) 或验证适配器安装 (Oracle Linux)。
