フィラーパネルを取り外す

モジュールを取り付けるスロットからフィラーパネルまたは既存のモジュールを取り外すには、この手順を使用します。

1. このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。

   取り付けタスクの概要を参照してください。

2. ラックの背面ドアが取り付けられている場合は、それを開きます。
3. モジュールを取り付ける位置に、フィラーパネルが取り付けられている場合は取り外します。

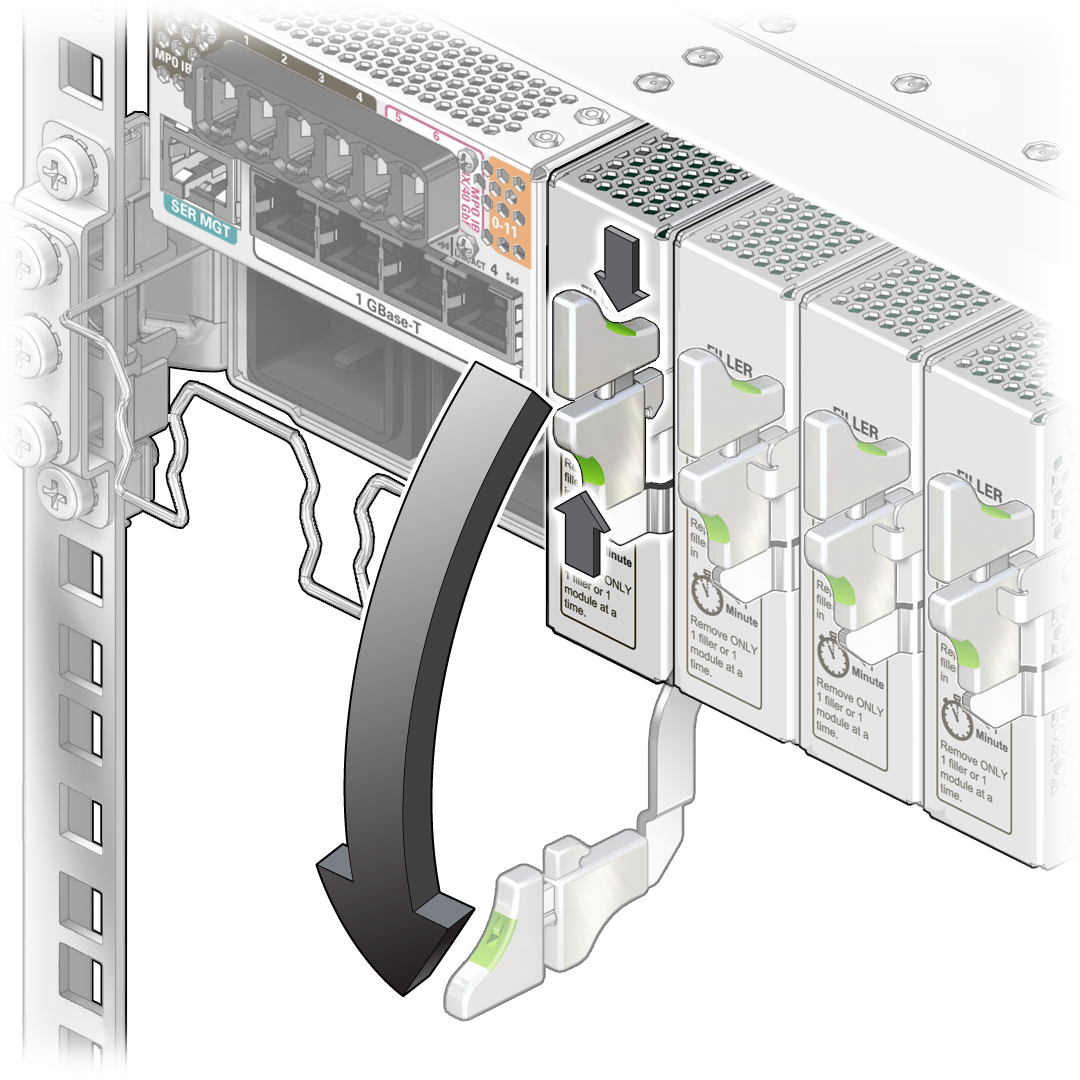

   1. リリースレバーの上部と下部をつかみ、レバーを下向きに引っ張ります。

      フィラーパネルがスロットの接続から外れます。

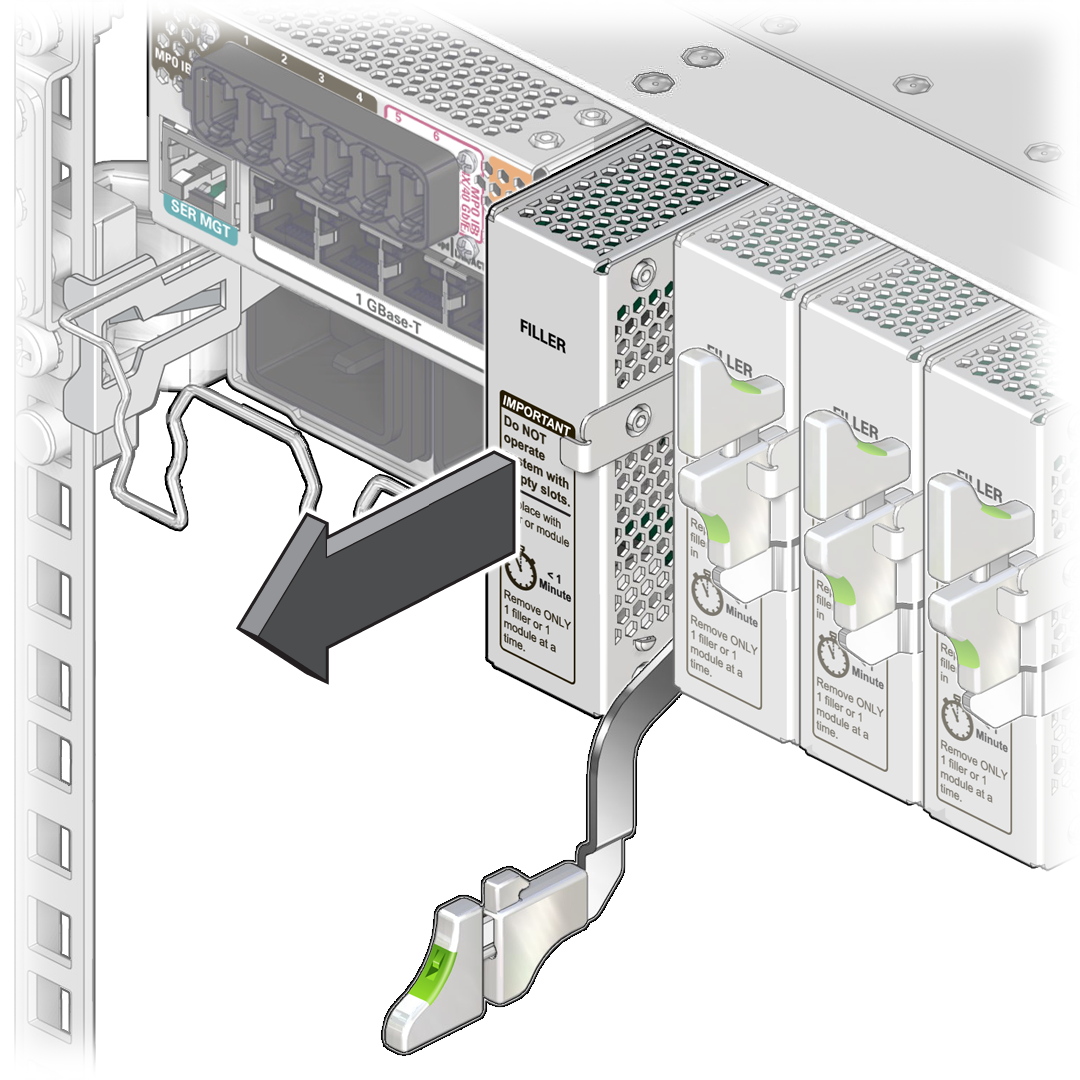

   2. リリースレバーを使用して、スイッチのシャーシからフィラーパネルを引き抜きます。

   3. フィラーパネルがシャーシから抜け出るとき、空いている方の手で重量を支えます。
   4. フィラーパネルは取っておいて、将来の使用のために保存しておきます。
4. モジュールを取り付けます。

   モジュールを取り付けるを参照してください。
